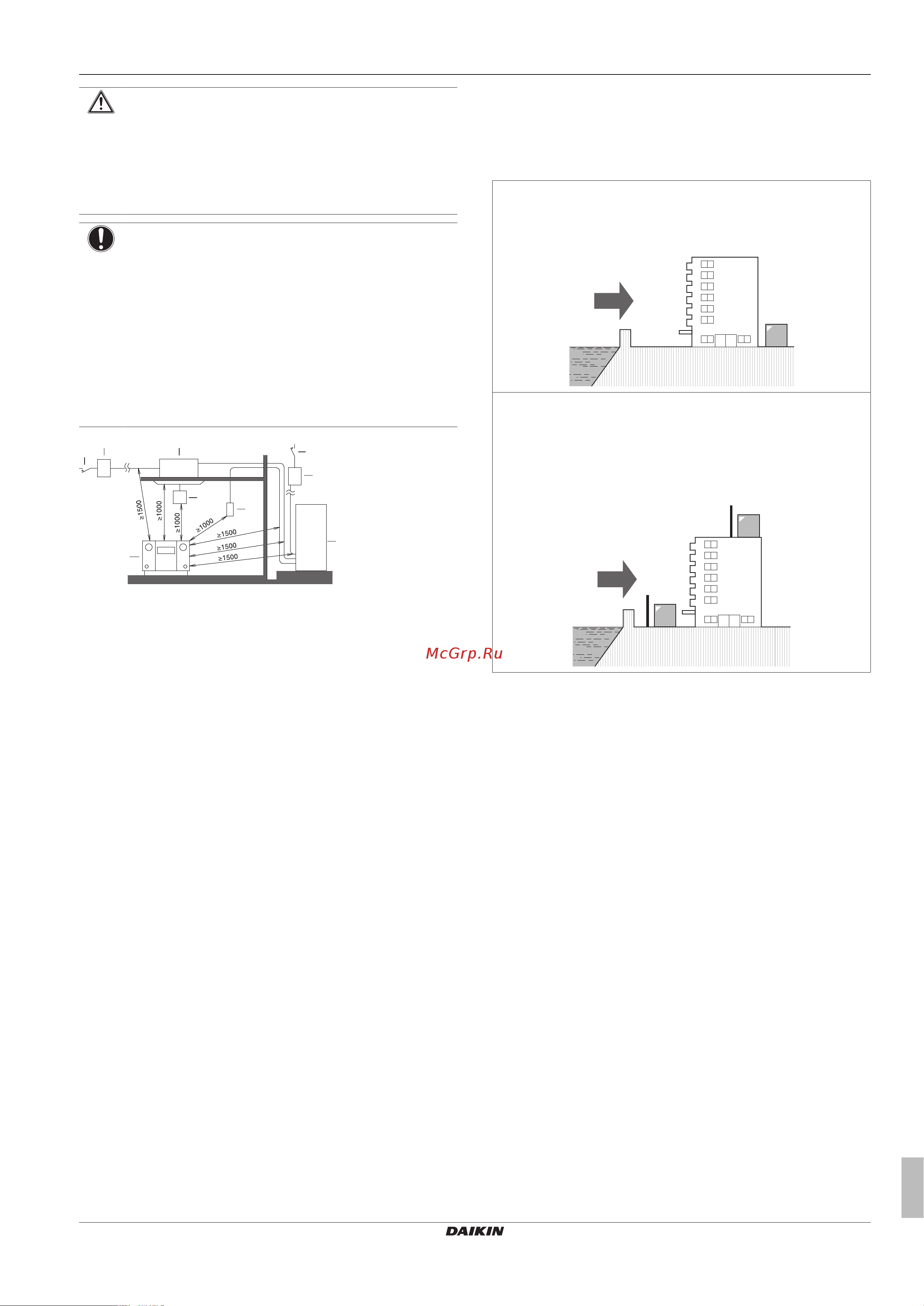

5 Подготовка
Справочное руководство для монтажника и пользователя
11
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P404676-1A – 2016.03
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном
руководстве, может служить источником электрических
помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам,
утвержденным в целях обеспечения разумной защиты
от электромагнитных помех. Тем не менее, отсутствие
помех в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это
оборудование и размещать электропроводку на
соответствующем удалении от стереофонической
аппаратуры, персональных компьютеров и т.п.
b
c
f
d
d
a
c
b e
(mm)
a Персональный компьютер или радиоприемник
b Плавкий предохранитель
c Предохранитель утечки на землю
d Интерфейс пользователя
e Внутренний блок
f Наружный блок
В местах слабого приема во избежание электромагнитных
помех другому оборудованию необходимо соблюдать
дистанцию не менее 3м, а также использовать экранированные
кабели для электропроводки линий питания и управления.
▪ Выбирайте место, наилучшим образом защищенное от дождя.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила
вреда месту установки и прилегающей к нему зоне.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Ребра теплообменника острые, возможны травмы. Место
установки подбирайте так, чтобы не было опасности
нанесения травм (особенно там, где играют дети).
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со
спальней и т.п.), где шум блока во время работы может
доставлять неудобство.
Обратите внимание: Если звук измерить в фактических
условиях установки, то из-за окружающего шума и звуковых
отражений значение, полученное в результате измерения,
может превышать уровень звукового давления, указанный в
разделе «Звуковой спектр» книги технических данных.
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
Установка на морском побережье. Наружный блок НЕ должен
подвергаться прямому воздействию морского ветра. В
противном случае насыщенный солью воздух может привести к
коррозии и, как следствие, к сокращению срока службы блока.
Наружный блок устанавливается там, где он не подвергается
прямому воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию
морского ветра, необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы
осталось свободное место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Сильный ветер (≥18 км/ч) в направлении выброса воздуха из
наружного блока вызывает короткое замыкание (всасывание
выбрасываемого воздуха). Это может привести к следующим
последствиям:
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста
высокого;
▪ поломка вентилятора (постоянное воздействие сильного
ветра может привести к нарастанию оборотов вентилятора
вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.
Поверните сторону выброса воздуха к стене здания, щитку или
экрану.
