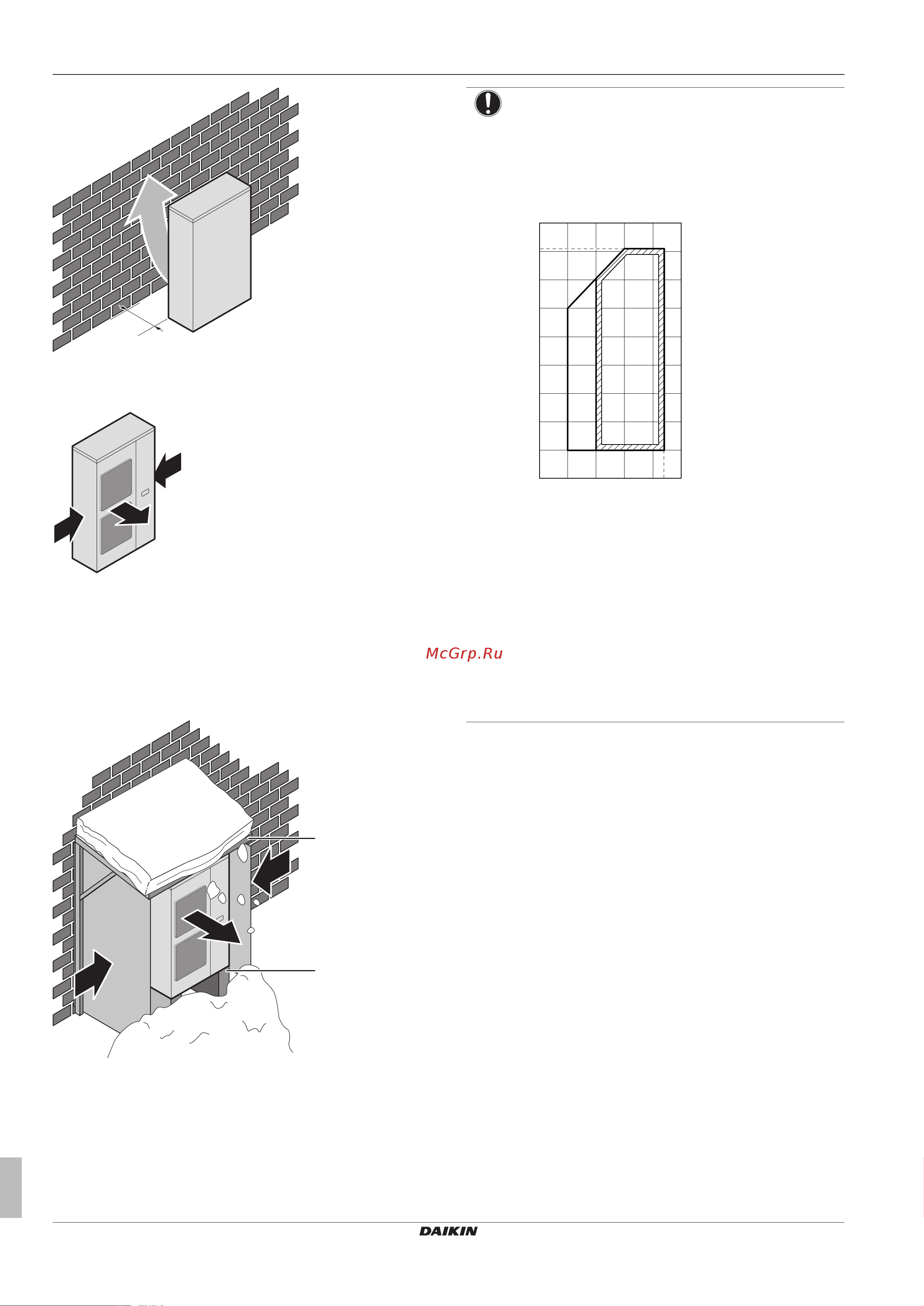

5 Подготовка
Справочное руководство для монтажника и пользователя
12
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P404676-1A – 2016.03
a
a Убедитесь в том, что места для установки достаточно
Установите сторону выброса воздуха под подходящим углом к
направлению ветра.
a
a
b
a Преобладающее направление ветра
b Выброс воздуха
5.2.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка (минимальная высота = 150мм)
c Преобладающее направление ветра
d Выброс воздуха
ПРИМЕЧАНИЕ
Если блок эксплуатируется в режиме обогрева при
низкой наружной температуре в условиях повышенной
влажности, воспользуйтесь подходящим
оборудованием, чтобы держать выпускные отверстия
блока постоянно свободными.
При работе на обогрев:
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
a Рабочий диапазон прогрева системы
b Рабочий диапазон
T
AI
: температура воздуха в помещении
T
AO
: наружная температура воздуха
Если блок предполагается эксплуатировать не менее 5
дней при наружной температуре ниже –5°C и
относительной влажности выше 95%, рекомендуется
пользоваться оборудованием марки Daikin, специально
предназначенным для работы в таких условиях, или
обратиться к обслуживающему вас дилеру за
рекомендациями.
5.2.3 Меры предосторожности во избежание
утечки хладагента
О мерах предосторожности во избежание
утечки хладагента
Монтажник и специалист по эксплуатации должны принять меры
по защите от утечки в соответствии с местными нормативами и
стандартами. Если местных нормативов на этот счет не
существует, то можно руководствоваться приведенными ниже
стандартами.
В этой системе используется хладагент R410A. Сам по себе
хладагент R410A является абсолютно безопасным,
нетоксичным и непожароопасным веществом. Тем не менее,
помещение, в котором устанавливается кондиционер, должно
быть достаточно большим. Большая площадь помещения
поможет избежать превышения максимально допустимого
уровня концентрации хладагента в случае его утечки, а также
превышения соответствующих нормативов, установленных
местными инструкциями и стандартами.
Предельно допустимый уровень концентрации
Предельно допустимый уровень концентрации хладагента
зависит напрямую от объема помещения с людьми, где может
произойти утечка.
Единица измерения концентрации: кг/м
3
(для газообразного
хладагента масса в кг заменяется на объем в 1м
3
занятого им
пространства).
