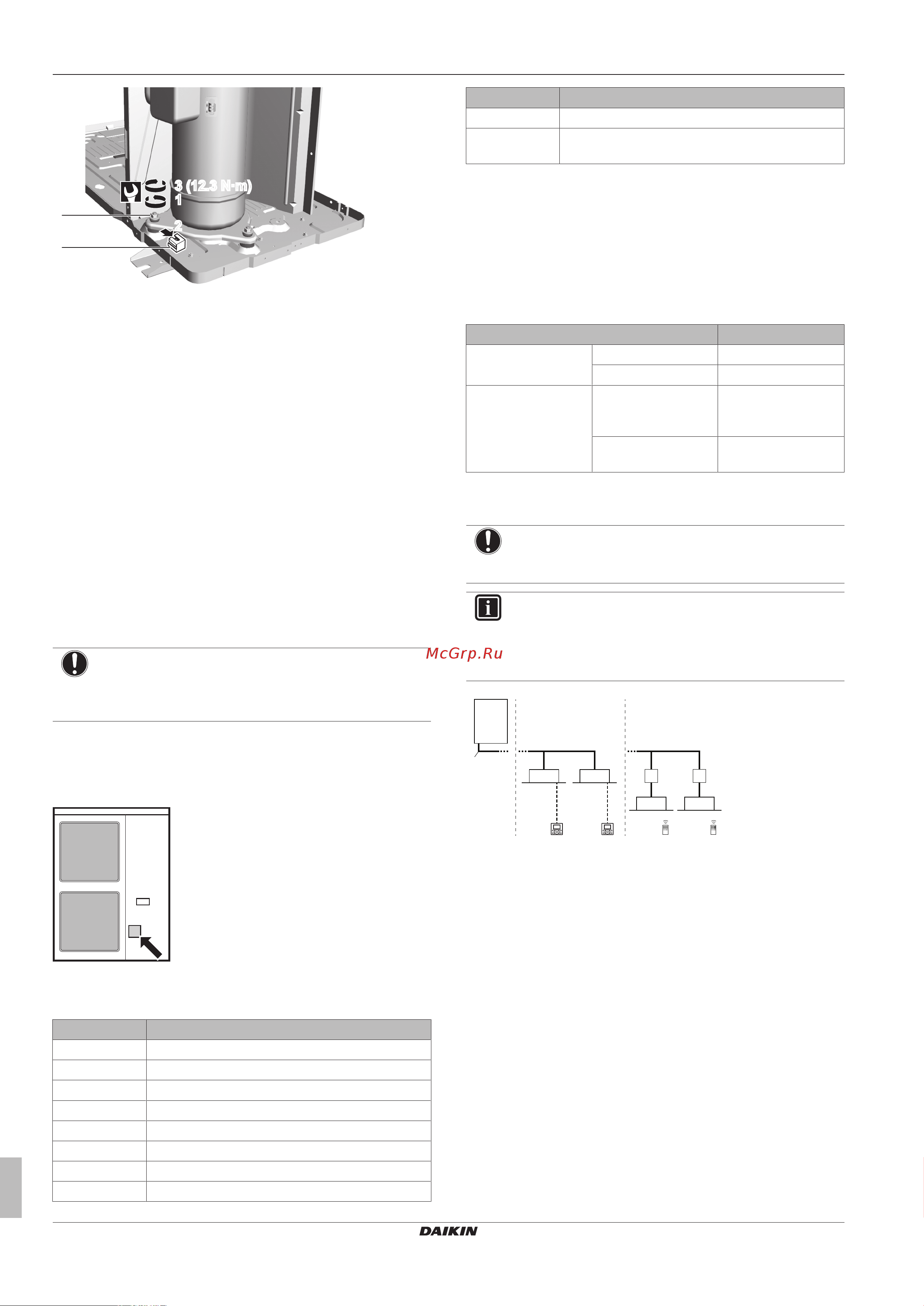

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
RXYSQ8~12TMY1B
Система кондиционирования VRV IV-S
4P404225-1B – 2017.02
1
3 (12.3 N·m)3 (12.3 N·m)
2
2
1
a
b
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок.
▪ Где встраивается наружный блок в систему.
▪ С какими внутренними блоками и принадлежностями
сочетаются наружные блоки.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: R X Y S Q 12 TM Y1 B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
X Тепловой насос (с непостоянным нагревом)
Y Моноблок
S Серия S
Q Хладагент R410A
8~12 Класс мощности
TM Серия VRV IV
Y1 Электропитание
Код Пояснения
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
4.3 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти блоки, предназначенные для наружной установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики RXYSQ8~12
Производительност
ь
Обогрев 25,0~37,5кВт
Охлаждение 22,4~33,5кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по
влажному
термометру
Охлаждение –5~52°C по сухому
термометру
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания
внутренних блоков (указания см. в разделе
"4.5.2 Допустимые сочетания внутренних блоков" на
стр.11).
g
d d
c c
f
eb
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
