Daikin RXYSQ8TMY1B [31/80] Монтаж

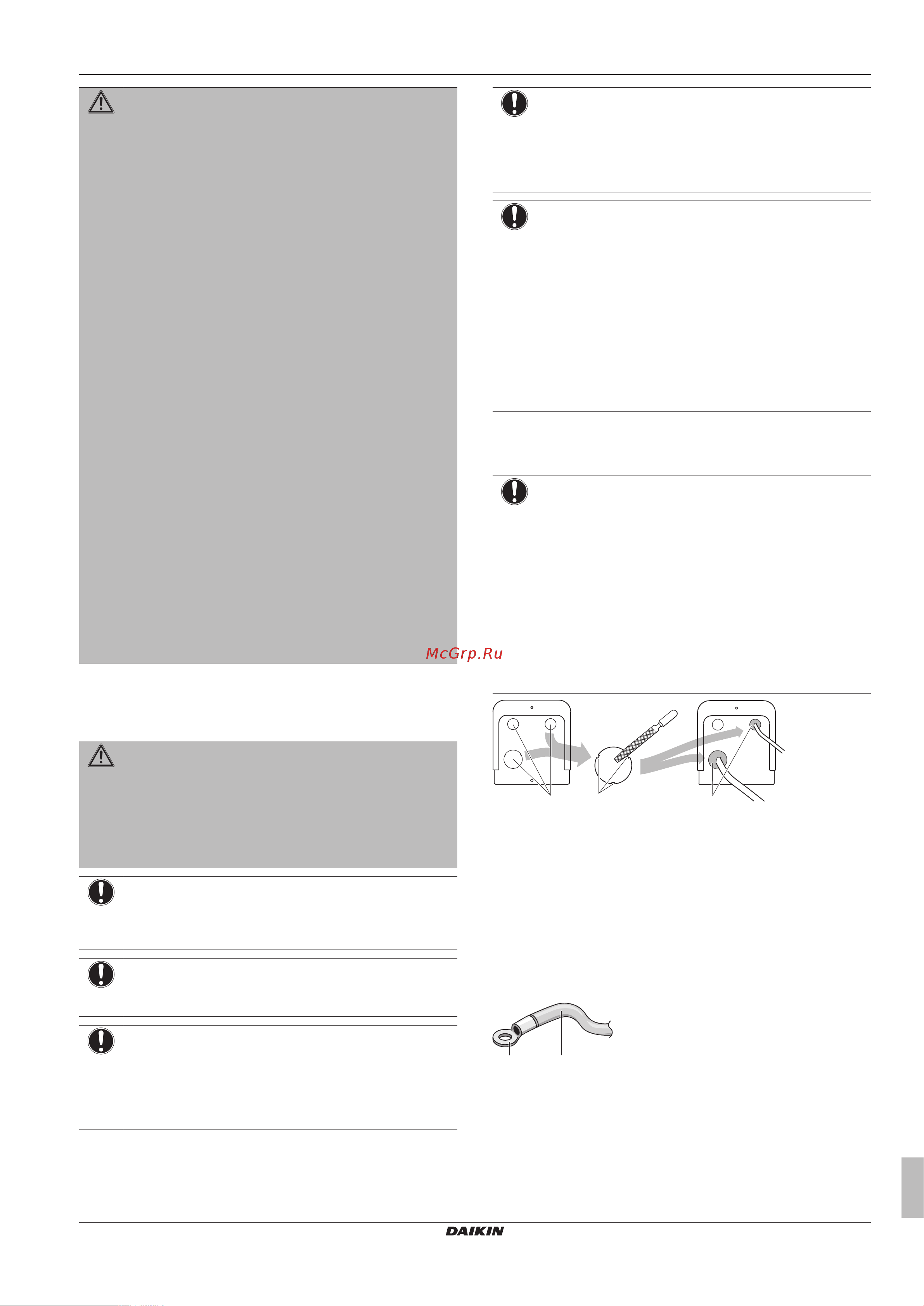

![Daikin RXYSQ10TMY1B [31/80] Монтаж](/views2/1769426/page31/bg1f.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
31
RXYSQ8~12TMY1B
Система кондиционирования VRV IV-S
4P404225-1B – 2017.02
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь, что прокладываемая по месту установки
проводка соответствует действующим нормативам.
▪ Все электрические подключения должны
производиться в соответствии с электрическими
схемами, поставляемыми вместе с агрегатом.
▪ НИ В КОЕМ СЛУЧАЕ не сжимайте жгуты кабелей и
следите, чтобы кабели не соприкасались с
трубопроводами и острыми краями. Проследите за
тем, чтобы на разъемы клемм не оказывалось
внешнее давление.
▪ Убедитесь, что проведено заземление. НЕ
ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Для питания системы необходима отдельная цепь
силового электропитания. НЕ ДОПУСКАЕТСЯ
подключение к электрической цепи, которая уже
питает других потребителей.
▪ Обязательно установите необходимые
предохранители или автоматические прерыватели.
▪ Проконтролируйте установку выключателя тока
утечки заземления. Невыполнение этого
требования может привести к поражению
электрическим током или возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Не включайте блок до окончания работ по монтажу
трубопровода хладагента. Запуск системы с неготовым
трубопроводом приведет к поломке компрессора.
ПРИМЕЧАНИЕ
Отсутствие или неправильное подключение фазы N
электропитания приведет к поломке оборудования.
ПРИМЕЧАНИЕ
НЕ устанавливайте фазокомпенсаторный конденсатор,
так как данный блок оснащен инвертором. Установка
фазокомпенсаторного конденсатора чревата
снижением производительности и даже может
привести к аварии.
ПРИМЕЧАНИЕ
При подключении проводов электропитания и
проводов управления не снимайте термисторы,
датчики и т.п. (Работа без термисторов, датчиков и
других аналогичных устройств может привести к
поломке компрессора).
ПРИМЕЧАНИЕ
▪ Устройство защиты от перефазировки,
установленное на этом изделии, функционирует
только тогда, когда изделие запускается.
Соответственно, во время нормальной работы
изделия обнаружение перефазировки не
выполняется.
▪ Устройство защиты от перефазировки
останавливает изделие в случае обнаружения
нарушения при запуске.
▪ Поменяйте местами 2 из 3 фаз (L1, L2 и L3) после
срабатывания контура защиты от перефазировки.
6.8.3 Рекомендации по высвобождению
выбивных отверстий
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
b
c
a
a Выбивное отверстие
b Заусенец
c Герметик и т.п.
6.8.4 Указания по порядку подключения
электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на контакт круглую обжимную клемму. Положив
круглую обжимную клемму на провод до изолированной
части, зажмите клемму подходящим инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
