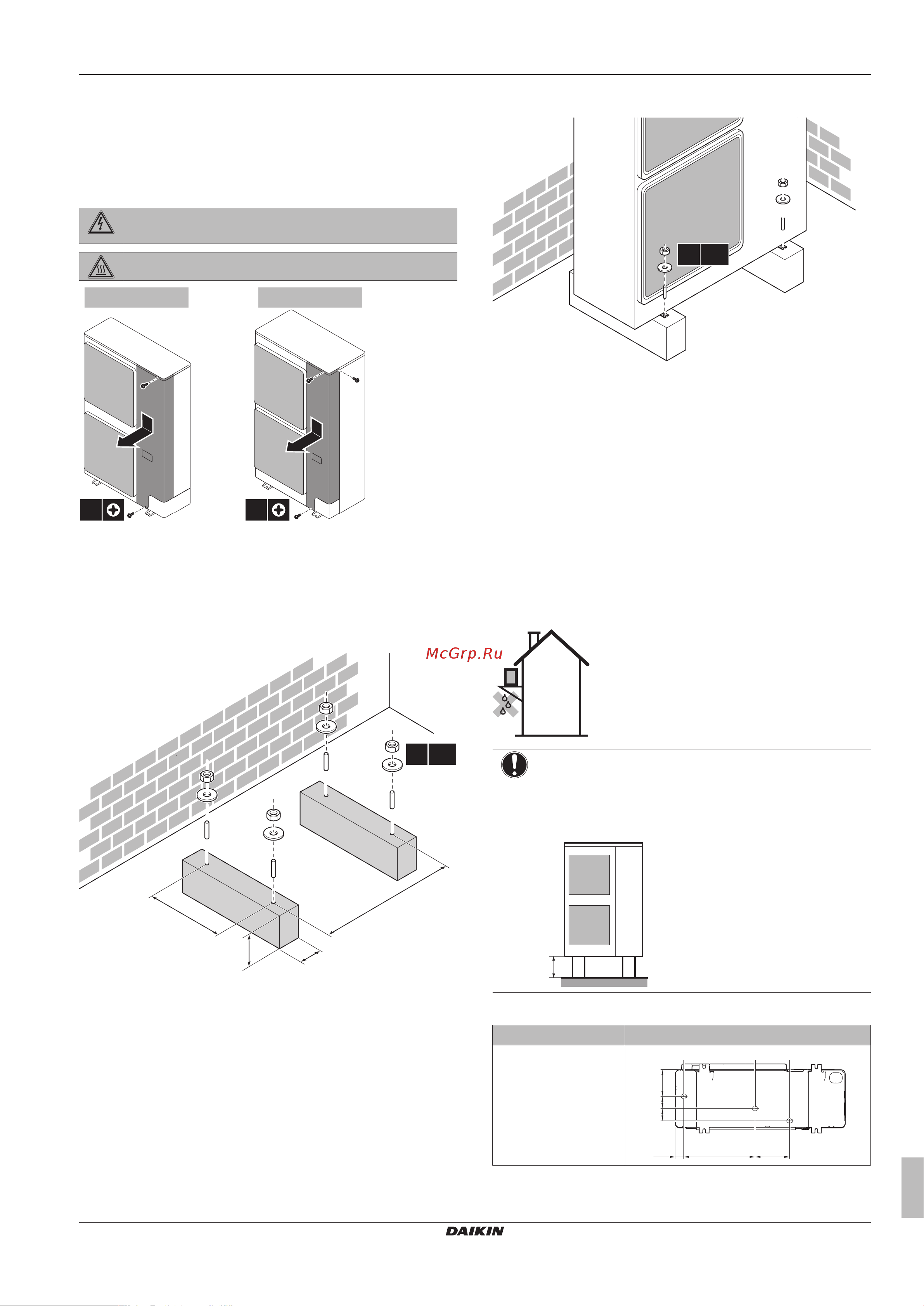

![Daikin RXYSQ12TMY1B [11/48] Монтаж](/views2/1769425/page11/bgb.png)
5 Монтаж
Руководство по монтажу и эксплуатации
11
RXYSQ8~12TMY1B
Система кондиционирования VRV IV-S
4P400263-1G – 2018.05
5 Монтаж
5.1 Открытие агрегата
5.1.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
2× 3×
8 HP 10+12 HP
5.2 Монтаж наружного агрегата
5.2.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
8 HP: 350 (345~355)
10+12 HP: 490 (485~495)
4× M12
a
a Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.
5.2.2 Установка наружного блока
4× M12
5.2.3 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
Модель Вид снизу (мм)
RXYSQ8
191
6768
395
47
151
a a a
