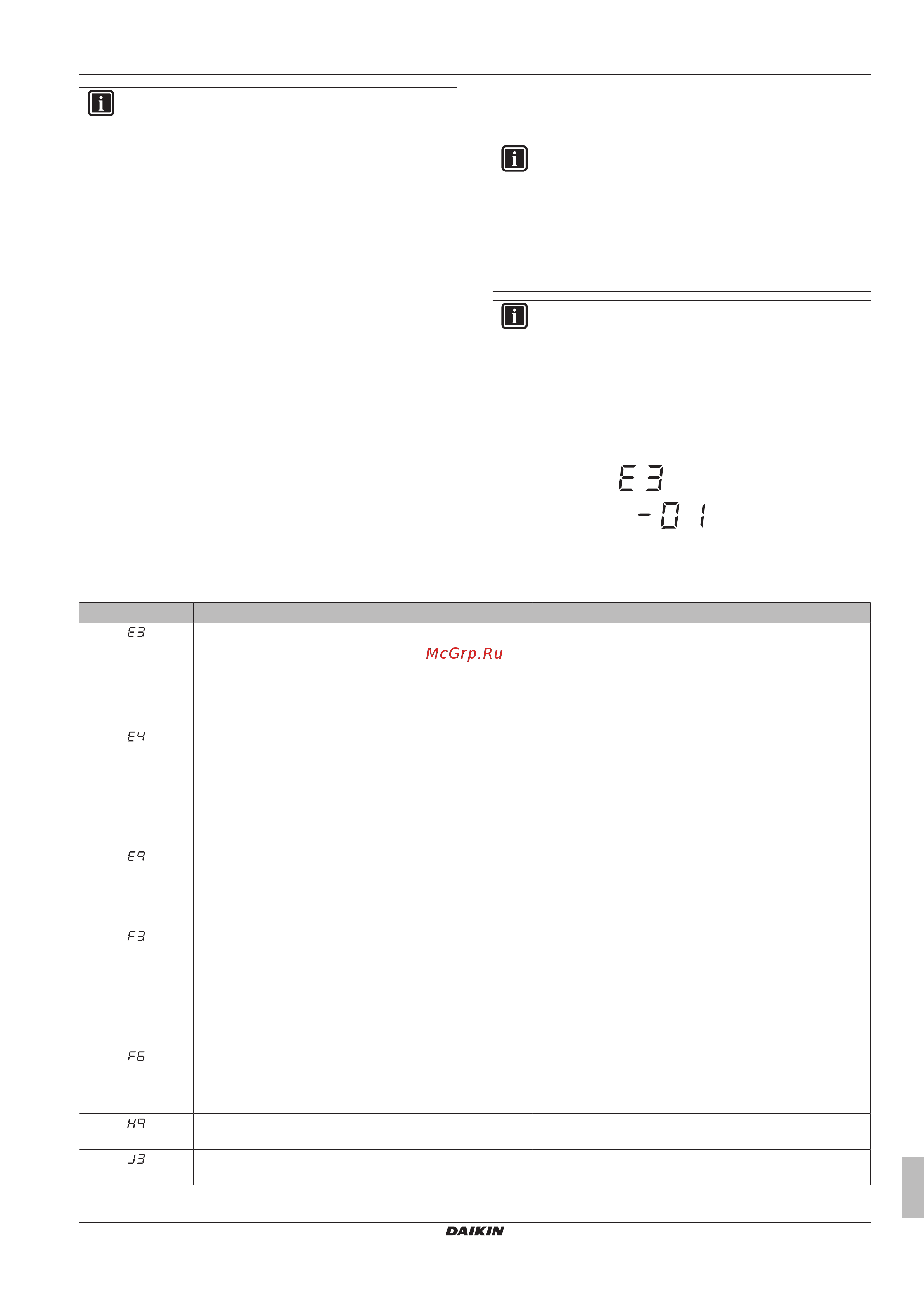

8 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
31
RXYSQ8~12TMY1B
Система кондиционирования VRV IV-S
4P400263-1G – 2018.05
ИНФОРМАЦИЯ
Описание кодов неисправности, относящихся к
внутренним блокам, см. в руководстве по монтажу
внутреннего блока.
7.3.5 Эксплуатация блока
После завершения всех монтажных работ и выполнения
пробного запуска наружного и внутренних блоков можно
приступать к эксплуатации системы.
Для работы внутреннего блока необходимо включить его
пользовательский интерфейс. Подробную информацию см. в
руководстве по эксплуатации внутреннего блока.
8 Возможные неисправности
и способы их устранения
8.1 Устранение неполадок по кодам
сбоя
Если код неисправности отображается, выполните следующие
действия для устранения неполадок в соответствии с таблицей
кодов неисправностей.
После устранения неполадки нажмите кнопку BS3, чтобы
сбросить код, а затем попробуйте еще раз выполнить
неудавшуюся ранее операцию.
ИНФОРМАЦИЯ
Если произошел сбой:
▪ Модель RXYSQ8: На пользовательский интерфейс
внутреннего блока выводится код неисправности.
▪ Модель RXYSQ10+12: Код неисправности
выводится на 7-сегментный дисплей наружного
блока и на пользовательский интерфейс
внутреннего блока.
ИНФОРМАЦИЯ
В случае сбоя код неисправности выводится как на 7-
сегментный дисплей наружного блока, так и на
пользовательский интерфейс внутреннего блока.
Модель RXYSQ10+12: Код неисправности на дисплее наружного
блока состоит из основного и дополнительного кодов.
Дополнительный код содержит более подробную информацию о
коде неисправности. Основной и дополнительный коды сменяют
друг друга на дисплее (с интервалом в 1секунду). Пример:
▪ Основной код:
▪ Дополнительный код:
8.1.1 Коды неисправности: общее представление
Модель RXYSQ8:
Основной код Причина Способ устранения
▪ Запорный клапан наружного блока оставлен
закрытым.
▪ Избыточное количество хладагента в системе
▪ Откройте запорные клапаны в трубопроводе
газообразного и в трубопроводе жидкого хладагента.
▪ Пересчитать необходимый объем хладагента от
длины трубопровода и исправить уровень заправки
хладагента путем откачки избыточного хладагента в
устройство сбора хладагента.
▪ Запорный клапан наружного блока оставлен
закрытым.
▪ Недостаточное количество хладагента в системе
▪ Откройте запорные клапаны в трубопроводе
газообразного и в трубопроводе жидкого хладагента.
▪ Проверить правильность завершения дополнительной
заправки хладагента. Еще раз рассчитайте количество
необходимого хладагента в системе с учетом длины
ее трубопроводов и добавьте нужное количество
хладагента.
Неисправность электронного терморегулирующего
вентиля
(Y1E) - A1P (X21A)
(Y2E) - A1P (X23A)
Проверьте контакты на плате или приводном элементе.
▪ Запорный клапан наружного блока оставлен
закрытым.
▪ Недостаточное количество хладагента в системе
▪ Откройте запорные клапаны в трубопроводе
газообразного и в трубопроводе жидкого хладагента.
▪ Проверить правильность завершения дополнительной
заправки хладагента. Еще раз рассчитайте количество
необходимого хладагента в системе с учетом длины
ее трубопроводов и добавьте нужное количество
хладагента.
Избыточное количество хладагента в системе Еще раз рассчитайте количество необходимого
хладагента в системе с учетом длины ее трубопроводов
и приведите в соответствие уровень хладагента, удалив
его излишки с помощью эвакуационной машины.
Неисправность датчика температуры окружающего
воздуха (R1T) - A1P (X18A)
Проверьте контакты на плате или приводном элементе.
Неисправность датчика температуры на выходе (R3T):
разомкнутая цепь или короткое замыкание - A1P (X29A)
Проверьте контакты на плате или приводном элементе.
