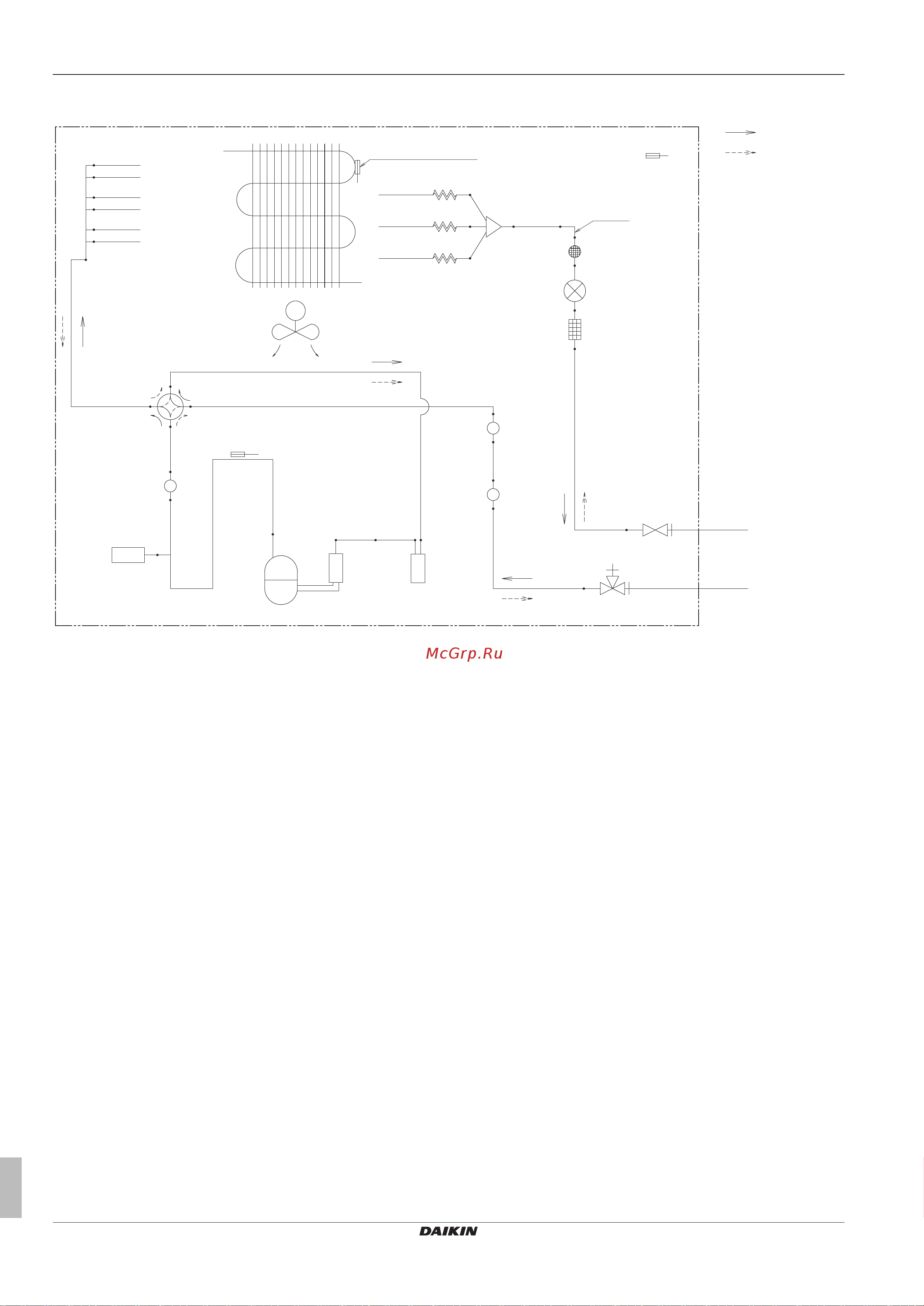

8 Технические данные
Руководство по монтажу
14
RZAG35~60A2V1B
Серия сплит-систем с хладагентом R32
3P548265-1B – 2018.11
Относится к моделям: RZAG50A, RZAG60A
M
HPS
Реле высокого давления
Автоматический сброс
Теплообменник
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·6.4· CuT
·9.5· CuT
·7.9· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·12.7· CuT
4-ходовой клапан
ВКЛ: обогрев
Лопастной вентилятор
Термистор трубопровода
нагнетания
Глушитель
Компрессор
Накопитель
Глушитель
Глушитель
Запорный вентиль трубопровода
газообразного хладагента
Запорный вентиль
в контуре жидкого
хладагента
Обвязка трубопроводов
по месту установки
Обвязка трубопроводов
по месту установки
Фильтр
Электронный
расширительный клапан
Глушитель с фильтром
Капиллярная трубка ·1·
Капиллярная трубка ·2·
Капиллярная трубка ·3·
Термистор теплообменника
Термистор наружной
температуры
Наружный блок
Ток хладагента
Охлаждение
Обогрев
Накопитель
·9.5· CuT ·9.5· CuT
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II; прочее
оборудование — см. параграф 4§3.
