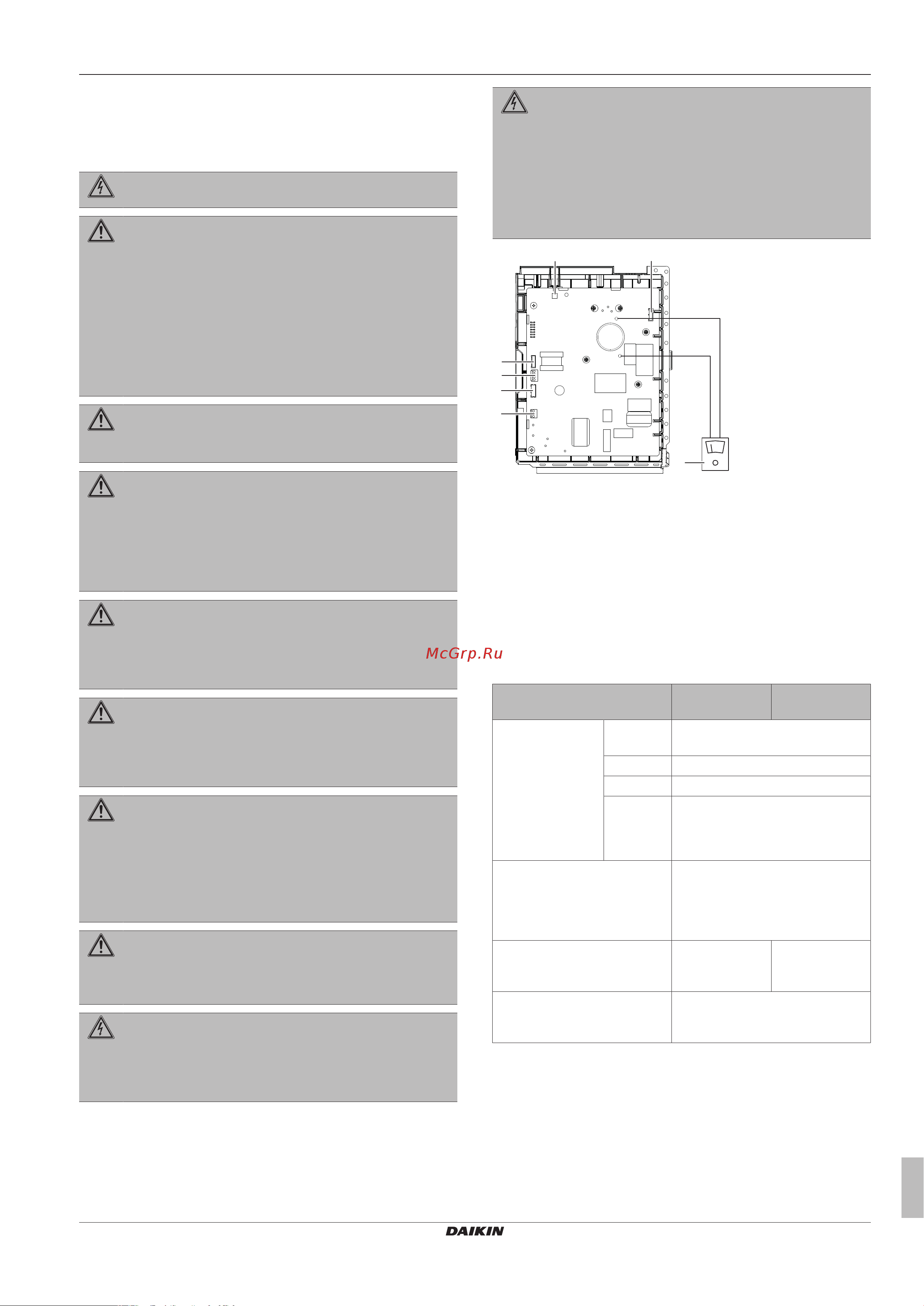

4 Монтаж
Руководство по монтажу
9
RZAG35~60A2V1B
Серия сплит-систем с хладагентом R32
3P548265-1B – 2018.11
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
4.5 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
b
c
DC P1+
DC N1-
a
d
e
g
f
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S20 – токоподводящий провод электронного
расширительного клапана
d S40 – токоподводящий провод теплового реле
перегрузки
e S90 – токоподводящий провод термистора
f Светодиод
g S70 – токоподводящий провод электромотора
вентилятора
4.5.1 Характеристики стандартных
компонентов электропроводки
Элемент RZAG35A,
RZAG50A
RZAG60A
(a)
Кабель
электропитания
Напряжен
ие
220~240В
Фаза 1~
Частота 50А
Размер
проводки
3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный
блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под напряжение
220~240В
H05RN-F (60245 IEC 57)
Рекомендованные
предохранители
(устанавливаются на месте)
16A 20A
Автоматический
выключатель защиты от
замыкания на землю
Соответствие законодательным
требованиям ОБЯЗАТЕЛЬНО
(a) Электрооборудование соответствует стандарту EN/IEC
61000-3-12. (Европейские/международные технические
нормативы, устанавливающие ограничения на
гармонические токи, генерируемые оборудованием,
подключенным к низковольтным системам общего
пользования с входным током >16A и ≤75A на фазу).
4.5.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки.
