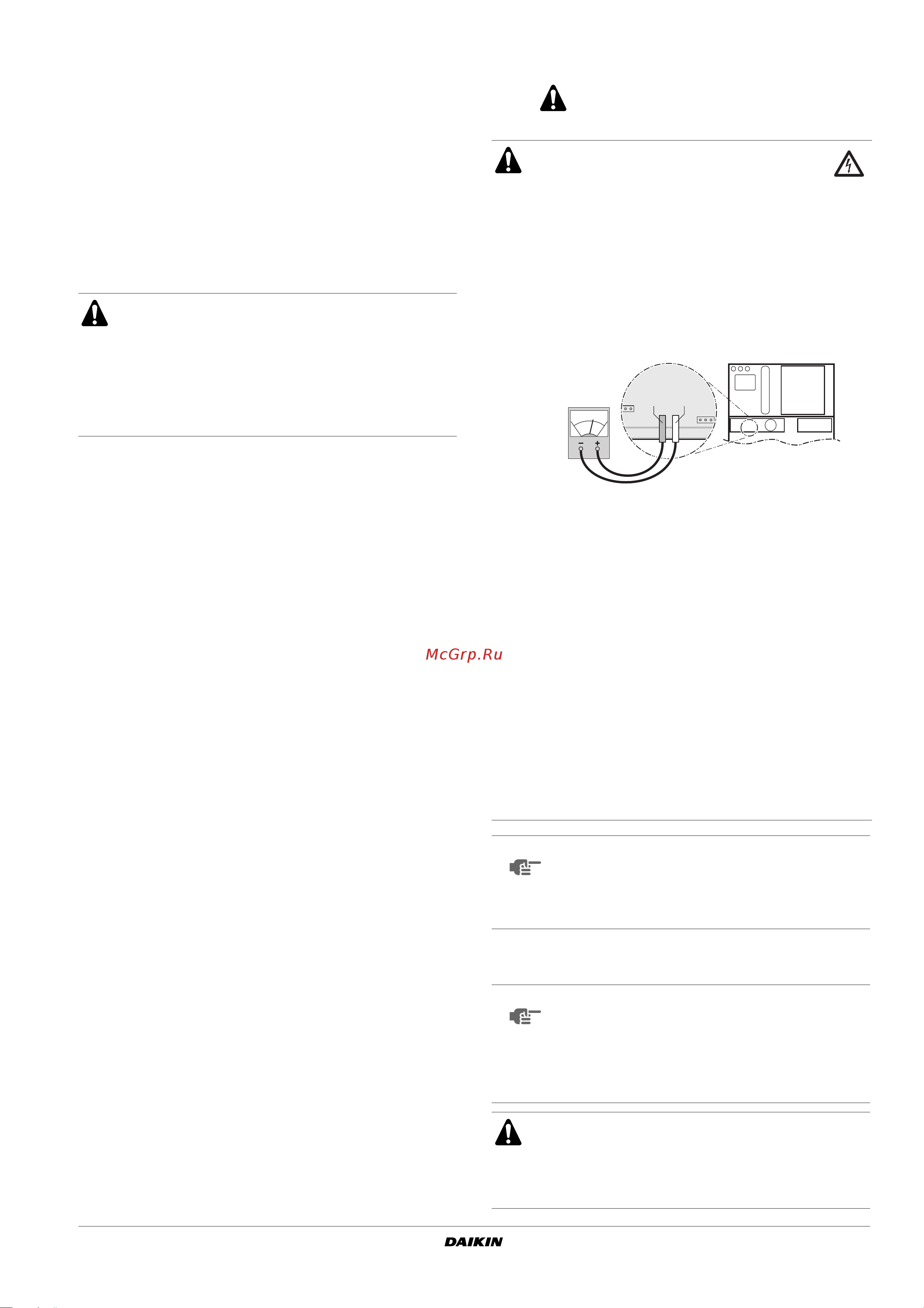

![Daikin RZQ250C7Y1B [21/28] Перед началом работы](/views2/1251734/page21/bg15.png)
RZQ200+250C7Y1B
Кондиционер типа «сплит-система»
4PW34720-1G – 07.2010
Инструкция по монтажу
17
Никогда не подключайте 400 В к клеммной колодке проводов,
соединяющих блоки между собой. Это приведет к поломке всей
системы.
■ После монтажа соединительных проводов внутри агрегата
обмотайте их вокруг трубопроводов газообразного
хладагента с помощью отделочной ленты как показано на
рисунке 17.
■ См. абзац «Крепёж электропроводки» на странице 16.
9. Перед началом работы
9.1. Меры предосторожности при
техобслуживании
9.2. Что нужно проверить перед первым запуском
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Проводка, соединяющая блоки между собой
4 Изолятор
5 Отделочная лента
■ Проверьте, чтобы провода не соприкасались
с трубопроводом хладагента.
■ Плотно закройте крышку и разместите провода
так, чтобы крышка и другие части не болтались.
■ Если не используется кабелепровод, защитите
проводку виниловыми трубками — они не
позволят краям выбивного отверстия порезать
провода.
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при обслуживании
инверторного оборудования
■ Во избежание поражения током высокого
напряжения не прикасайтесь к находившимся под
напряжением деталям в течение 10 минут после
отключения питания.
■ Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение емкости в основной цепи
не превышает 50 В постоянного тока.
Затем снимите разъем (X1A,X2A на A3P). Будьте
внимательны — не прикасайтесь к деталям,
находящимся под напряжением.
■ По окончании технического обслуживания
оденьте разъем (X1A,X2A на A3P) обратно.
В противном случае возможны сбои в работе.
Меры предосторожности при осуществлении
доступа к клеммам
■ Перед осуществлением доступа к клеммам
в электрическом щитке все питающие цепи
необходимо отключить.
■ Будьте осторожны при снятии крышки.
Прикосновение к деталям, находящимся под
напряжением, может привести к поражению
электрическим током.
■ По окончании технического обслуживания
установите крышку на место. В противном случае
возможны сбои в работе из-за проникновения
воды и других посторонних веществ.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к корпусу электрического щитка, чтобы снять
статическое электричество с тела перед
проведением технического обслуживания.
ПРИМЕЧАНИЕ
Обратите внимание на то, что в течение первого
пускового периода потребляемая мощность может
быть выше указанной на паспортной табличке
агрегата. Это явление вызвано тем, что
компрессору необходимо поработать в течение
50 часов, прежде чем его работа станет ровной, а
энергопотребление — стабильным.
■ Убедитесь в том, что питание отключено.
■ Прочно закрепите шнур электропитания.
■ Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.
A2P
A2P
A1P
A3P
TP1 TP2
