Инструкция по монтажу
18
RZQ200+250C7Y1B
Кондиционер типа «сплит-система»
4PW34720-1G – 07.2010
Перед запуском после установки проверьте следующее:
1 Положение выключателей, требующих предварительной
настройки
Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.
2 Линия электропитания и линия управления
Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.
3 Размеры и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.
4 Дозаправка хладагентом
Количество хладагента, которое необходимо добавить
в блок, должно быть записано на табличке «Дополнитель-
ное количество хладагента», прикрепленной к тыльной
стороне передней крышки.
5 Проверьте сопротивление изоляции цепи силового
электропитания.
Используя мегомметр на 500 В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 МΩ при
приложенном напряжении 500 В пост. тока между проводом
и землей. Никогда не используйте мегомметр для проверки
линии управления.
6 Дата установки
Для справки запишите дату монтажа на наклейку,
нанесенную на обратную сторону верхней передней
панели.

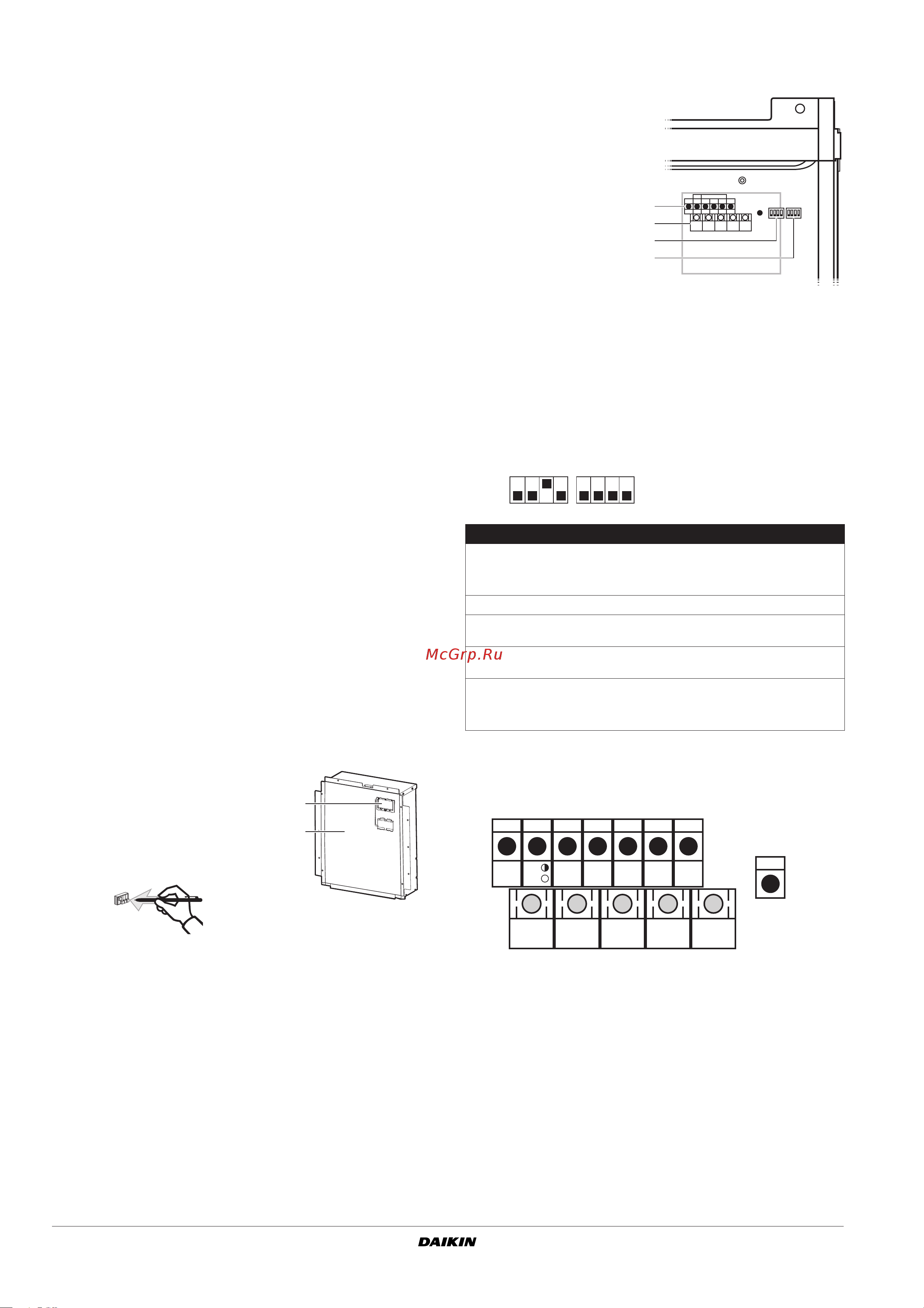

9.3. Настройка на месте
В случае необходимости выполните настройку на месте в соот-
ветствии со следующими инструкциями. Более подробную
информацию смотрите в руководстве по техническому
обслуживанию.
Открытие электрического щитка и обращение
с выключателями
При выполнении настройки на месте
снимайте смотровую крышку (1).
Переключайте выключатели
изолированной палочкой (например,
шариковой ручкой) во избежание
прикосновения к деталям,
находящимся под напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (2).
Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
Установка DIP-переключателей
Установка кнопочного выключателя (BS1~5)
Функция кнопочного выключателя на печатной плате наружного
блока (A1P):
2
1
1 Светодиоды H1P~H7P
2 Кнопочные
выключатели BS1~BS5
3 DIP-переключатель 1
(DS1: 1~4)
4 DIP-переключатель 2
(DS2: 1~4)
x
НЕ СВЕТИТСЯ
w СВЕТИТСЯ c мигает
Что устанавливается DIP-переключателем DS1 и DS2
DS1-3 УСТАНОВКА РЕЖИМА РАБОТЫ С НИЗКИМ УРОВНЕМ
ШУМА ( )
( = не установлено = заводская установка)
DS1-4 ВЫСОКОЕ СТАТИЧЕСКОЕ ДАВЛЕНИЕ
DS2-1 АВТОМАТИЧЕСКИЙ ПЕРЕХОД НА РАБОТУ С НИЗКИМ
УРОВНЕМ ШУМА В НОЧНОЕ ВРЕМЯ
DS2-2 УСТАНОВКА ОГРАНИЧЕНИЯ ПОТРЕБЛЯЕМОЙ
МОЩНОСТИ ( )
DS1-1
DS1-2
DS2-3
DS2-4
НЕ ПРЕДУСМОТРЕНО
НЕ МЕНЯЙТЕ ЭТУ ЗАВОДСКУЮ УСТАНОВКУ.
Для изменения заданного режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для принудительного размораживания или
откачки
H1P H2P H3P H4P H6P H7P
HAP
BS1 BS2 BS3 BS4 BS5
ON
OFF
1
2
3
4
DS2DS1
1234
OFF
ON
5 6 7 8
L.N.O.P
OFF
DEMAND
H1P
MODE
H2P
TEST
HWL
H3P
IND
H4P
MASTER
H5P
SLAVE
H6P
L.N.O.P
H7P
DEMAND
HAP
BS1
MODE
BS2
SET
BS3
RETURN
BS4
TEST
BS5
FORCED DEF
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 FORCED DEF
