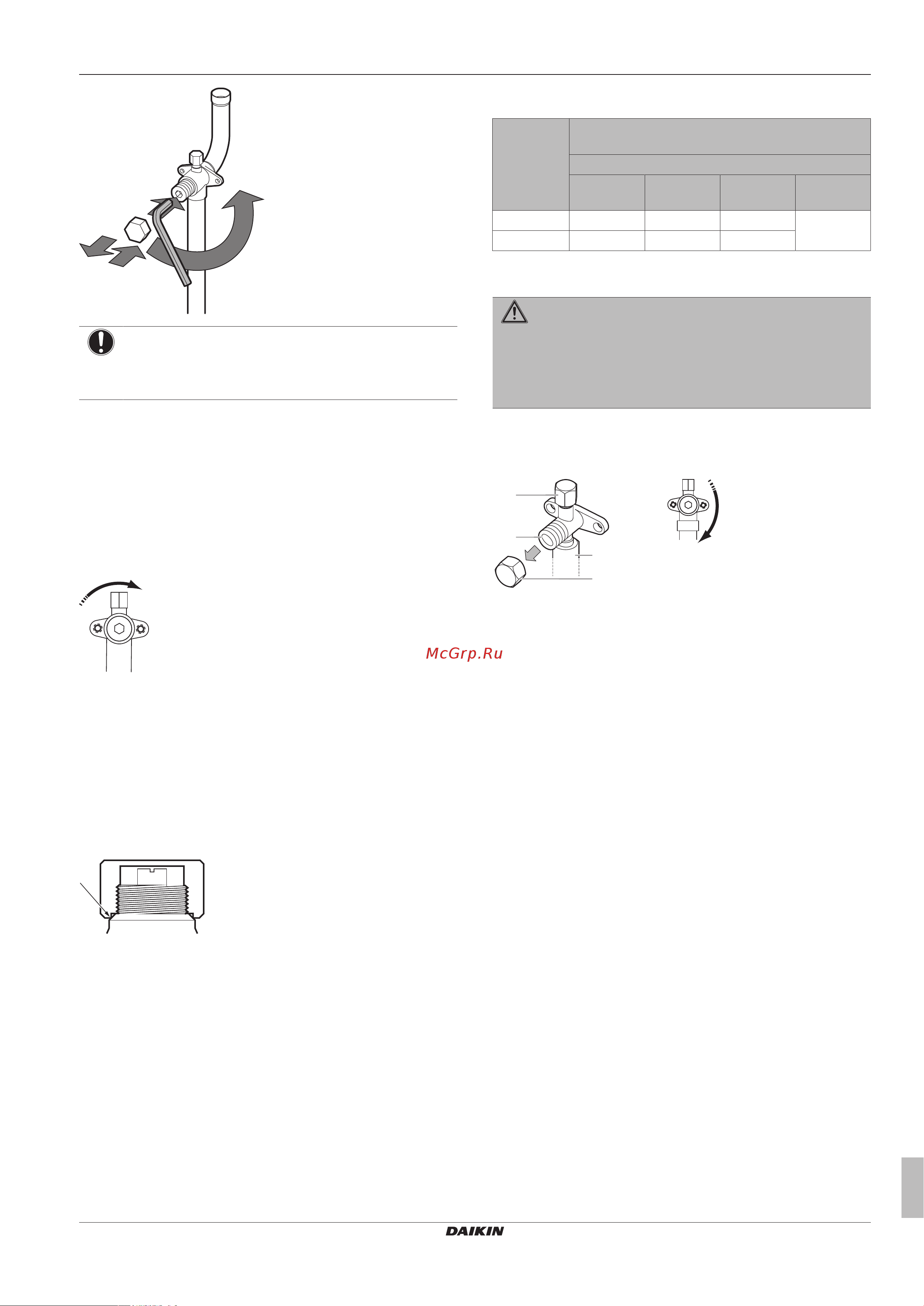

6 Монтаж
Справочное руководство для монтажника и пользователя
21
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
1
2
3
4
ПРИМЕЧАНИЕ
Обратите внимание на то, что крутящий момент в
указанном диапазоне применяется только тогда, когда
нужно открыть запорные клапаны диаметром 19,1мм.
Как перекрывается запорный клапан
1 Снимите крышку запорного клапана.
2 Вставив в клапан шестигранный ключ, вращайте его по
часовой стрелке.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат: Клапан перекрыт.
Направление перекрытия:
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. Следите за тем,
чтобы её не повредить.
▪ Не забудьте плотно затянуть крышку запорного клапана после
окончания работы с клапаном. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки запорного клапана убедитесь в
отсутствии утечки хладагента.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Сервисное
отверстие
Ø9,5 5,4~6,6 4мм 13,5~16,5 11,5~13,9
Ø19,1 27,0~33,0 8мм 22,5~27,5
6.5.6 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном
далее порядке может привести к повреждению
имущества и травмам, в том числе тяжелым.
Удалять пережатые трубки необходимо в следующем порядке:
1 Сняв крышку клапанов, убедитесь в том, что запорные
клапаны полностью перекрыты.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный клапан
c Соединение с трубопроводом
d Крышка запорного клапана
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
Из всех четырех сплющенных трубок необходимо удалить
газообразный хладагент и масло. В зависимости от имеющихся
инструментов воспользуйтесь способом 1 (потребуется
коллектор с разветвителями трубопровода хладагента) или
способом2.
