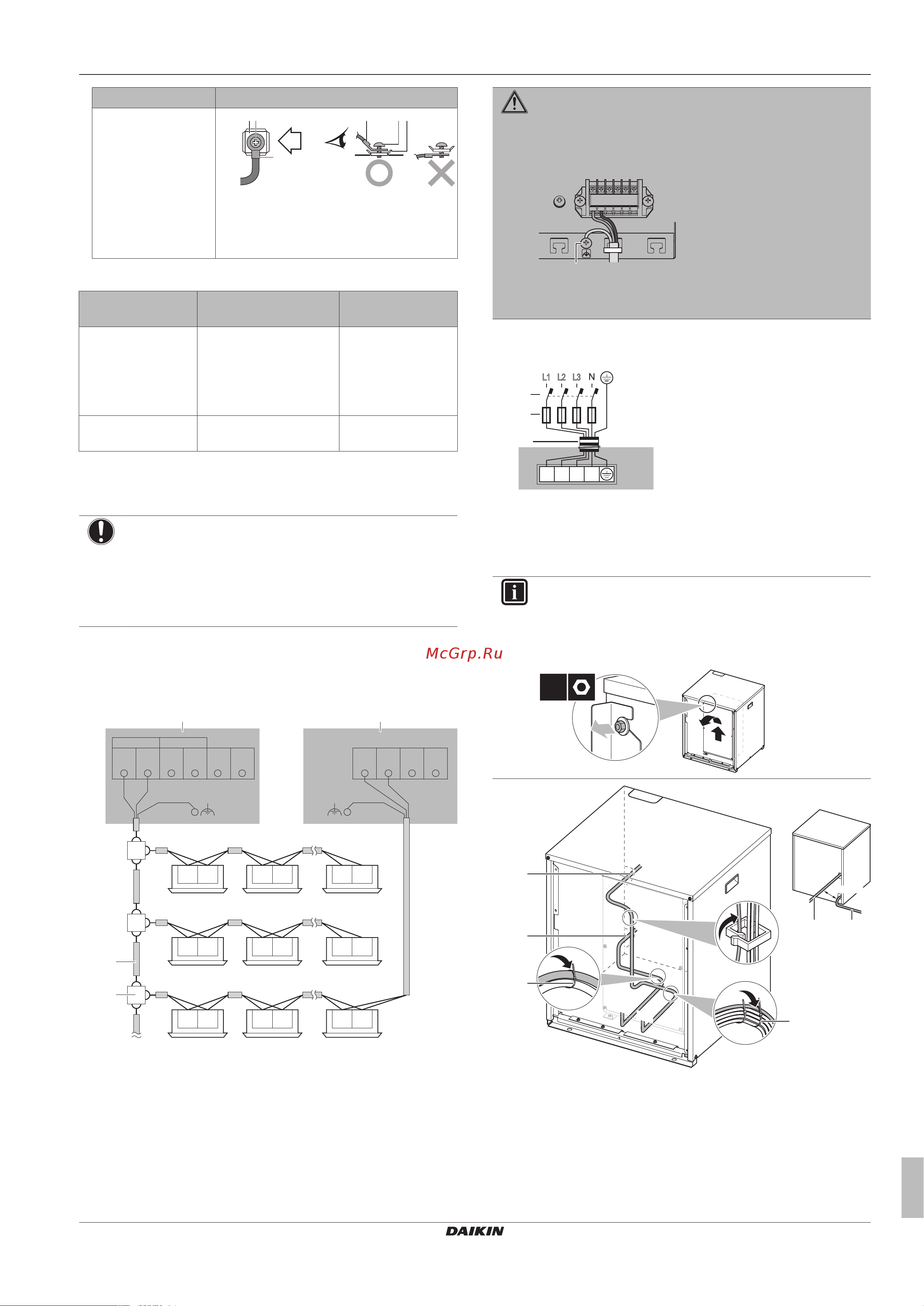

6 Монтаж
Справочное руководство для монтажника и пользователя
31
RKXYQ5T7Y1B+RDXYQ5T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P408445-1 – 2015.07
Тип провода Способ прокладки
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Моменты затяжки
Проводка Типоразмер винтов Момент затяжки
(Н•м)
Провод
электропитания
(питание +
экранированное
заземление)
M5 2,0~3,0
Электропроводка
управления
M3,5 0,8~0,97
6.9.4 Подключение электропроводки к
компрессору
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, нанесена на
крышку распределительной коробки).
▪ Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
1 Снимите с компрессора крышки и распределительную
коробку. См. "6.2.2Как открыть компрессор"на стр.16.
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
d
X2MX2M
TO OUT/DTO IN/D
F1 F2 F1 F2
ba
c
a Компрессор
b Теплообменник
c Изолированный+экранированный кабель
(двужильный) (без полярности)
d Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только экранированными кабелями, не
забывая подсоединять провод заземления к
сигнальной клемме.
X2M
F1 F2
a
a Заземление (пользуйтесь винтом, входящим в
комплект принадлежностей)
3 Подключите электропитание в следующем порядке:
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Проложив проводку через монтажную раму, закрепите
кабели (электропитания и управления) стяжками.
ИНФОРМАЦИЯ
Чтобы прокладывать проводку было проще, можно
установить распределительную коробку в
горизонтальное положение, откустив винт с левой
стороны.
1×
X1M
X2M
c
c
b
a
≥50 mm
ba
