Gefest 3502 [32/38] 0 00 рэ

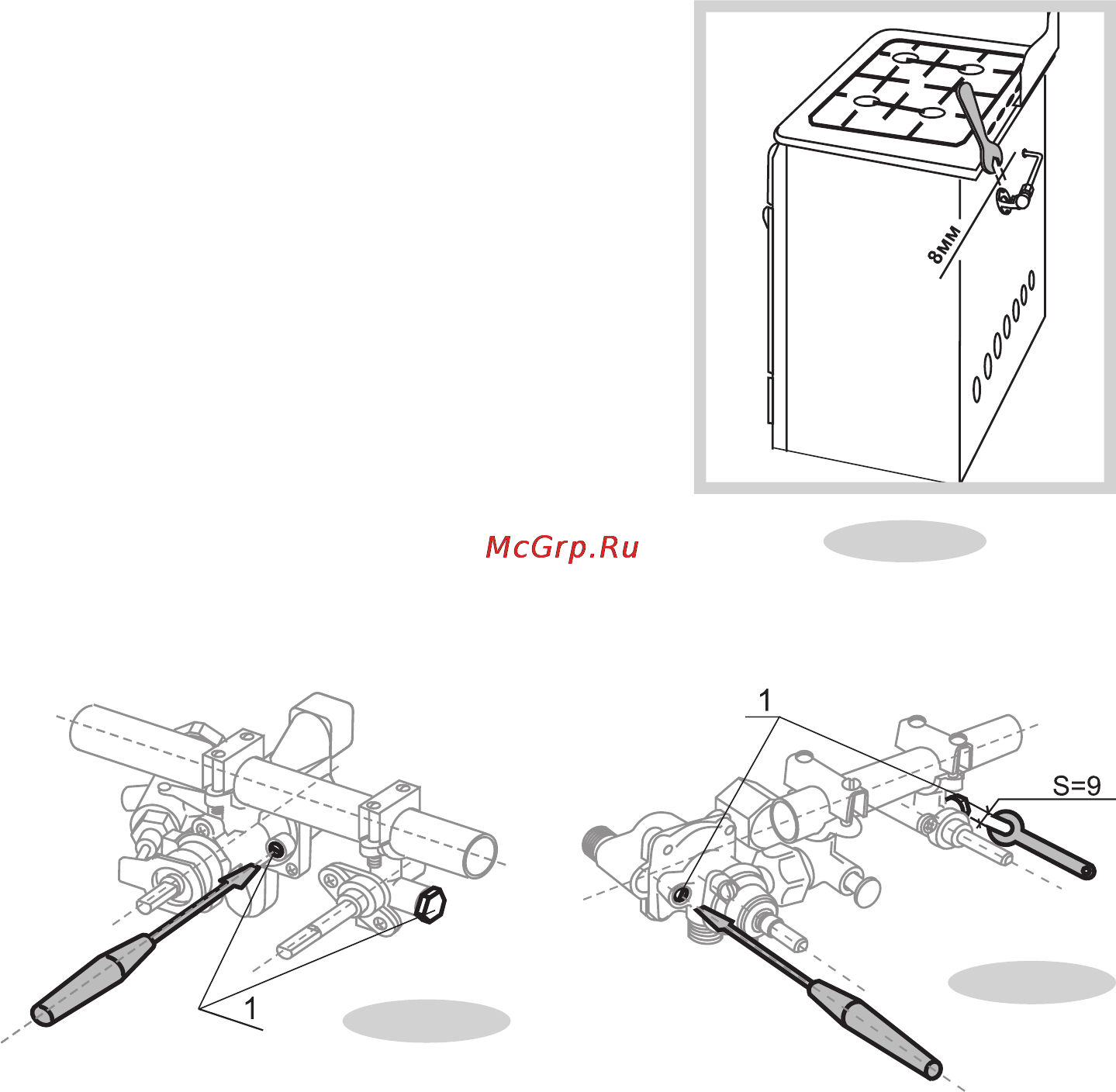

Замена сопла горелки гриль

Есливозможендоступкплитесобратной

 стороны:

- Выкрутитьприпомощиключасопло 

(Рис.27)

Еслидоступзатруднен,нужно:

- Вывернутьвинткрепленияжарочной 

горелки.

- Снятьгорелкускорпуса,чтобыобеспечить

 доступксоплу.

- Торцевымгаечнымключом(S=8мм)

выкрутитьизаменитьсопло.

- Сборкупроизвестивобратной 

 последовательности.

Рис.27

Замена винтов малого расхода в ТУПе

и кранах горелок стола (Рис. 28 и 29)

поз.1-винтымалогорасхода(завернутьдоупора)

Регулировка шибера горелки духовки

- Выдвинутьднодуховки;

- Выкрутитьшурупидостатьгорелкуизкорпусасопла(рис.30).

- Отвернутьвинты,снятьлевыйуголокибоковуюстенку.

- Установить горелку, зажечь и, регулируя зазор а, добиться нормального горения

(уменьшение зазора снижает напряженность пламени, увеличение - повышает

интенсивность).

- Закрепитьгорелкуисобратьвсеузлывобратнойпоследовательности.

Рис.28

Рис.29

1201.00.0.000 РЭ
