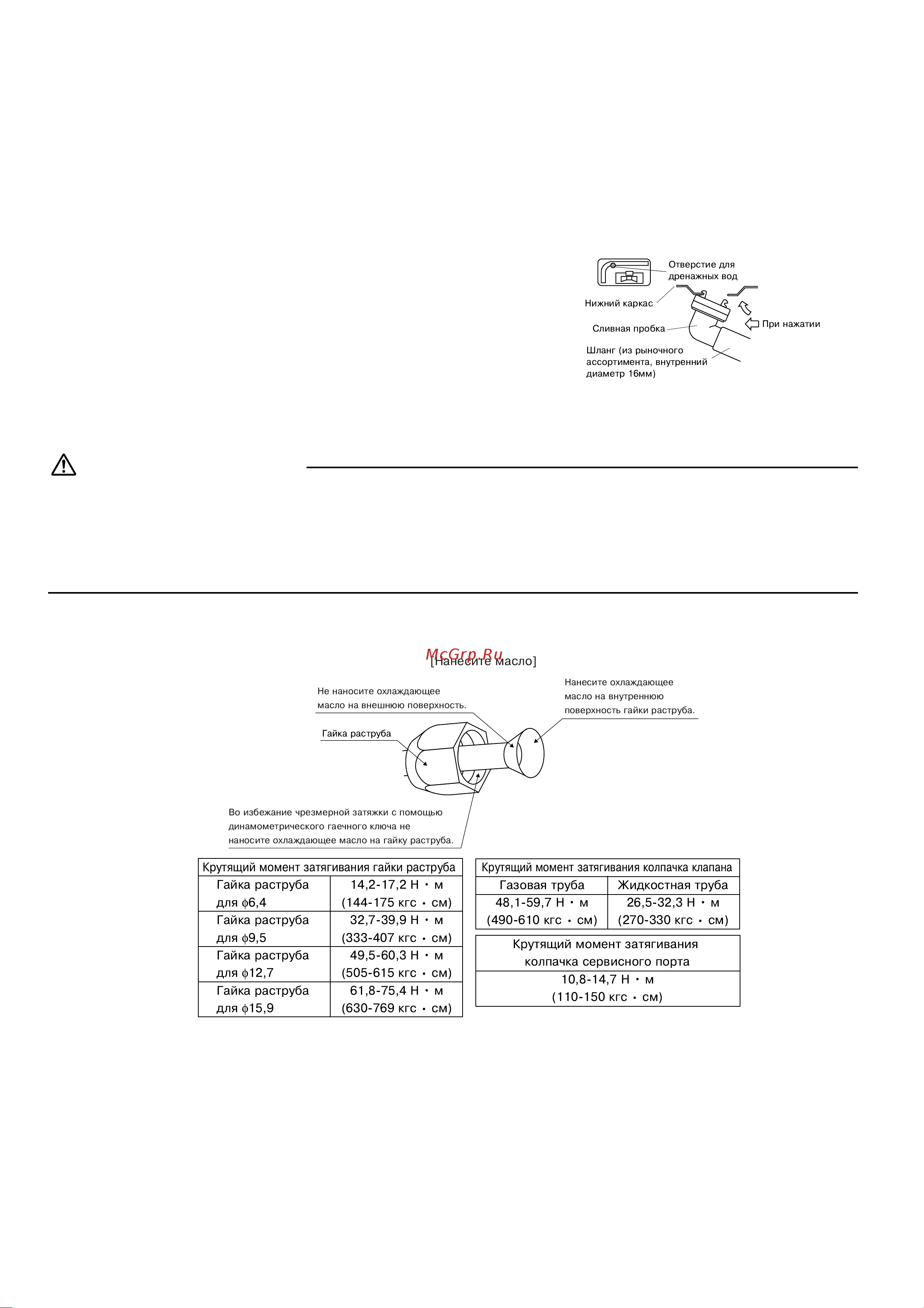

Монтаж трубопровода хладагента
1. Монтаж наружного агрегата
1) При монтаже наружного агрегата см. разделы "Предостережения относительно выбора места монтажа"
и "Монтажные чертежи внутреннего/наружного агрегата".
2) Если требуются дренажные работы, выполните представленную ниже процедуру.
2. Дренажные работы
1) Для слива используйте сливную пробку.
2) Если дренажное отверстие закрыто основанием для монтажа или
поверхностью пола, поместите под опоры наружного агрегата
дополнительные подкладки высотой не менее 30 мм.
3) В холодных зонах не используйте дренажный шланг для
наружного агрегата.
(В противном случае сливаемая вода может замерзнуть,
что приведет к уменьшению теплопроизводительности.)
3. Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за ухудшения
свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R410A.)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных
гаек и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
!"#
φ
! "#
$
%%&&
φ
&# "%%%'
$
&#!'%
φ
"#'#!#
$
!(#
φ
#& "!%'!&
$
) *+ ,
-++ .)/0
) *+ ,
++
.)/ 0
1 * 2 * ./+
2 2 +2
) *+ 0
3 4
.2 .
5
(#& !#%%
"&'!'
$ "'%%'
$
,
.2 .
'(
"'#'
$
