5 nРусский

Монтаж

• Установите блок горизонтально.

• Блок может устанавливаться непосредственно на бетонном балконе или твердой площадке, если обеспечен надлежащий

дренаж.

• Если вибрация может передаваться в здание, используйте виброустойчивую резину (приобретается по месту).

1. Соединения (соединительный порт)

Установите внутренний агрегат согласно представленной ниже таблице, в которой показана взаимосвязь между

классом внутреннего агрегата и соответствующим портом.

Суммарный класс внутреннего агрегата, для которого допускается подключение к этому блоку:

Тип теплового насоса: 3MXS40∗ — до 7,0 кВт

3MXS52∗ — до 9,0 кВт

3AMX52∗ — до 9,0 кВт

Меры предосторожности при

установке

• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал

вибраций или шума при работе.

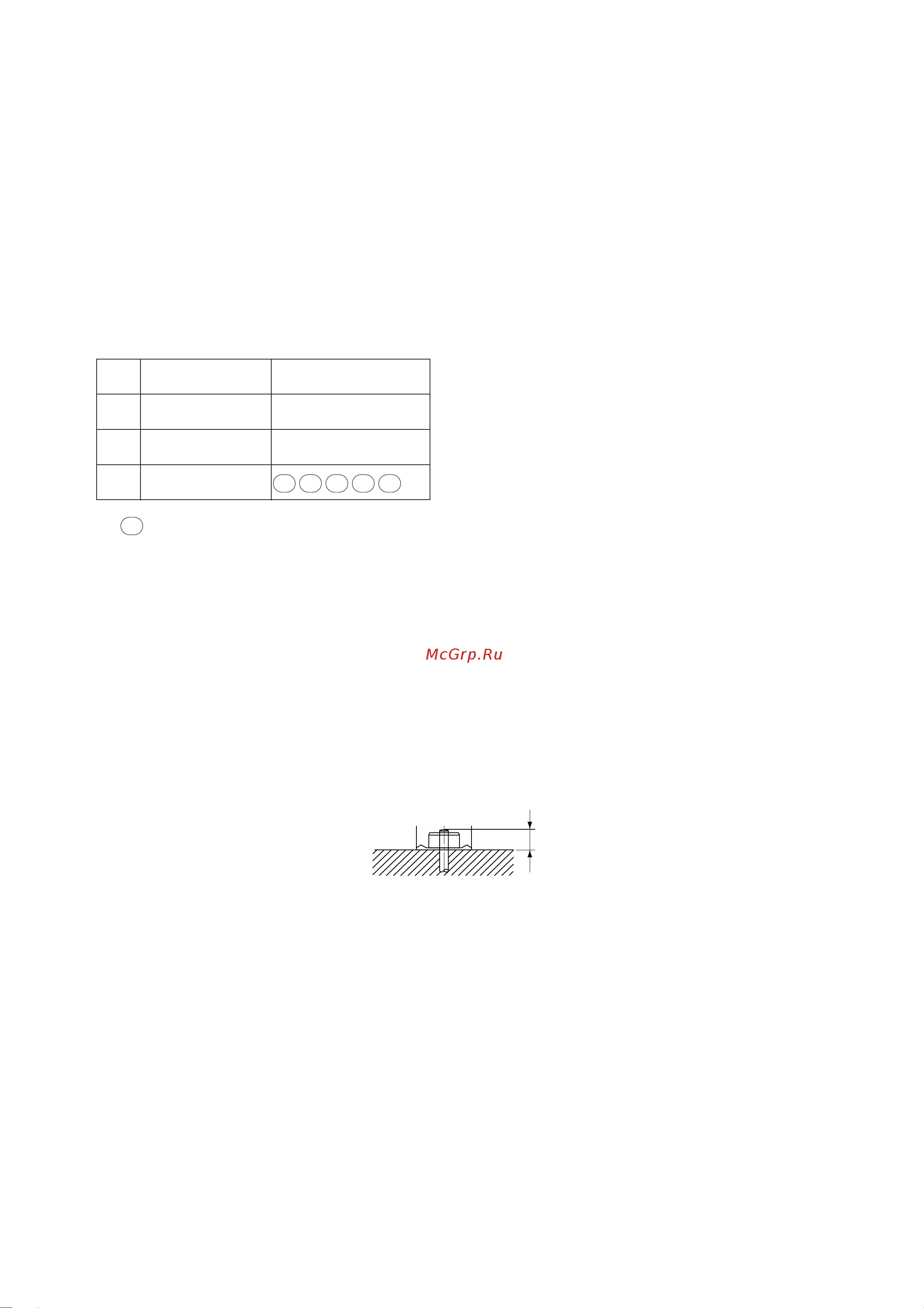

• Согласно чертежу фундамента надежно закрепите блок фундаментными болтами. (Подготовьте 4 комплекта

фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)

• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над

поверхностью фундамента.

: Используйте переходник для соединения трубопроводов.

: Используйте переходники № 2 и № 4

Информация относительно номеров и формы переходников приведена в разделе"Использование переходников" на стр. 10.

# # # #

3MXS52∗

3AMX52∗

20 , 25

20 , 25 , 35 42

20 ,

15 , 25 , 35 ,

50,

42,

,35

3MXS40∗

15 , 20

15 ,

15 ,20 , 25

15 , 20 , 25

,25,35

,35

Порт
