11 nРусский

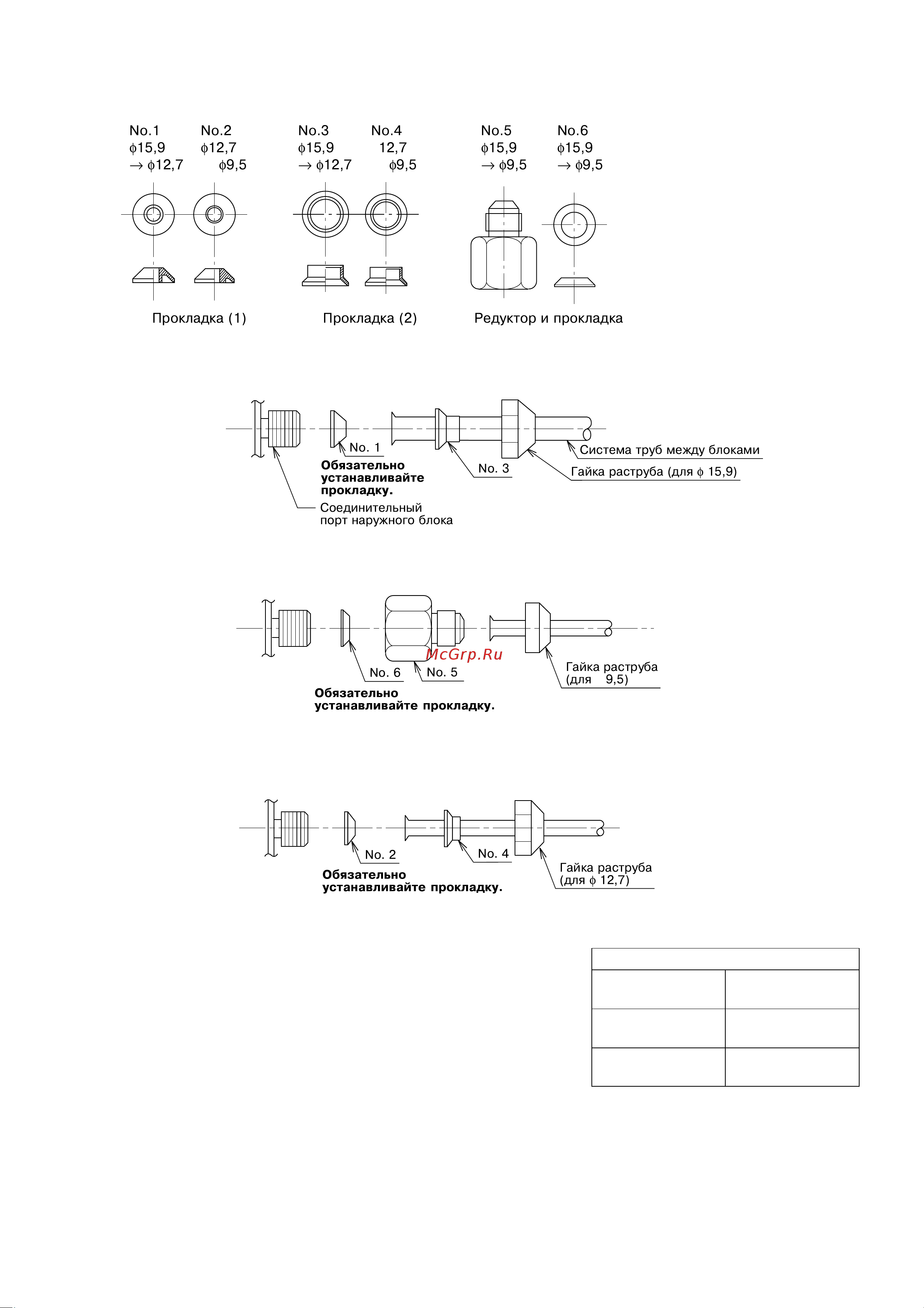

Использование переходников
Используйте поставляемые с блоком переходники, как описано ниже.
1) Соединение трубопровода φ12,7 с соединительным портом газового трубопровода φ15,9:
2) Соединение трубопровода φ9,5 с соединительным портом газового трубопровода φ15,9:
3) Соединение трубопровода φ9,5 с соединительным портом газового трубопровода φ12,7:
• При использовании показанного выше комплекта переходника не
допускайте чрезмерной затяжки гайки. В противном случае
возможно повреждение меньшего трубопровода.
(приблизительно 2/3–1 нормальный крутящий момент)
• Нанесите фреоновое масло на резьбовой соединительный порт
наружного агрегата в месте установки накидной гайки.
• Используйте подходящий гаечный ключ, чтобы предотвратить
повреждение резьбы соединения из-за чрезмерной затяжки
накидной гайки.
Момент затяжки накидной гайки
Накидная гайка
для φ9,5
32,7–39,9 Н·м
(333–407 кгс·см
)
Накидная гайка
для φ12,7
49,5–60,3 Н·м
(505–615 кгс·см)
Накидная гайка
для φ15,9
61,8–75,4 Н·м
(630–769 кгс·см)
φ
→φ
φ
→φ
φ
→φ
φ
→φ
φ
→φ
φ
→φ
No. 1
No. 3
Ãàéêà ðàñòðóáà (äëÿ
φ
15,9)
Ñèñòåìà òðóá ìåæäó áëîêàìè
Ñîåäèíèòåëüíûé
ïîðò íàðóæíîãî áëîêà
No. 5
No. 6
Ãàéêà ðàñòðóáà
(äëÿ
φ
9,5)
No. 4
No. 2
Ãàéêà ðàñòðóáà
(äëÿ
φ
12,7)
