Монтаж
• Установите блок горизонтально.
• Блок может устанавливаться непосредственно на бетонном балконе или твердой площадке, если обеспечен надлежащий
дренаж.
• Если вибрация может передаваться в здание, используйте виброустойчивую резину (приобретается по месту).

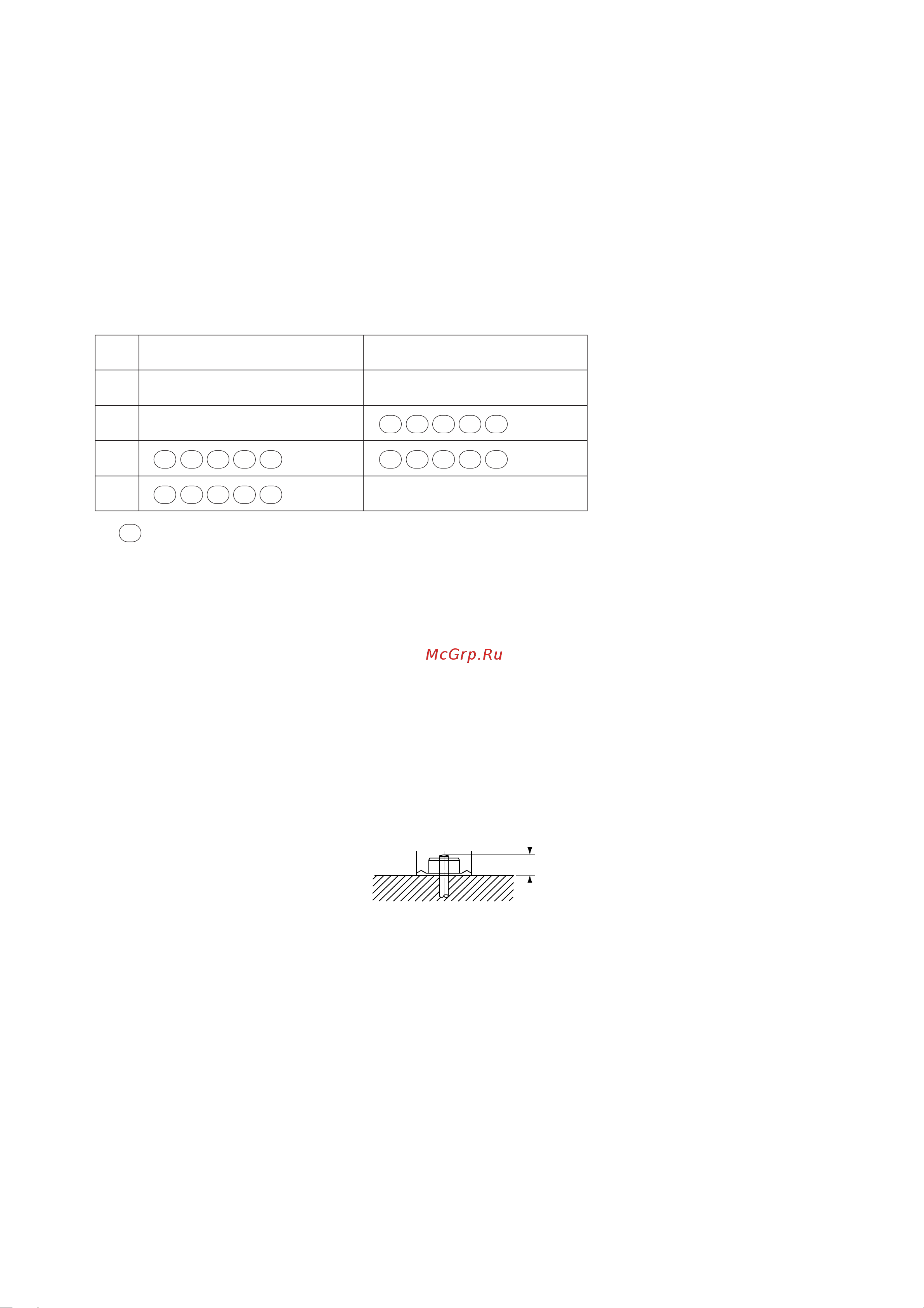

1. Соединения (соединительный порт)
Установите внутренний агрегат согласно представленной ниже таблице, в которой показана взаимосвязь между
классом внутреннего агрегата и соответствующим портом.
Суммарный класс внутреннего агрегата, для которого допускается подключение к этому блоку:
Тип теплового насоса: 3MXS68∗ — до 11,0 кВт
4MXS68∗ — до 11,0 кВт
Меры предосторожности при
установке
• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
• Согласно чертежу фундамента надежно закрепите блок фундаментными болтами. (Подготовьте 4 комплекта
фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)
• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над
поверхностью фундамента.
# # #
# # # #
#
A
B
C
D
4MXS68∗
20 , 25
20 , 25 , 35
20 , 25 , 35
20 ,
#
#
15 ,
15 ,
15 ,
15 , 25 , 35
,42
,42
,42
,42
,,50
,50
60
,35
# # # #
# # # #
3MXS68∗
20 , 25
20 , 25 , 35
20 ,
#
#
15 ,
15 ,
15 , 25 , 35
,
,42
,42
42
,50
,50
,35
Порт
: Используйте переходник для соединения трубопроводов.
: Используйте переходники № 2 и № 4
#
Информация относительно номеров и формы переходников приведена
в разделе"Использование переходников" на стр. 10.
20
