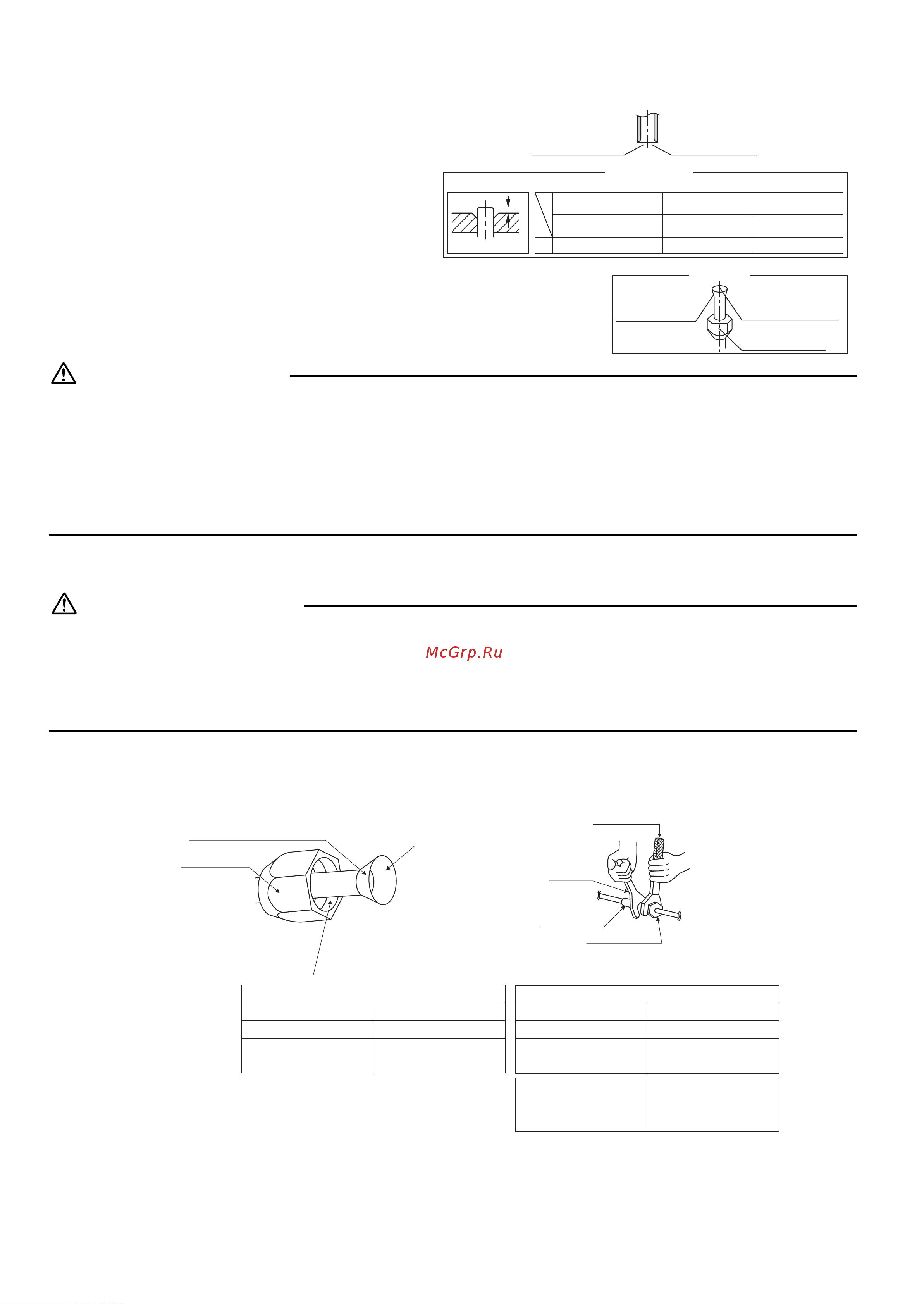

6 Русский
Монтаж наружного агрегата
3. Развальцовка конца трубы.
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
1) Не применяйте на развальцованной детали минеральное масло.
2) Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы
агрегатов.
3) Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе
сагрегатом.
4) Для обеспечения гарантии срока службы данного агрегата R410A на него не допускается установка осушителя.
5) Осушающий
материал может расплавить и повредить систему.
6) Неполная развальцовка может привести к утечке газообразного хладагента.
4. Трубопроводы хладагента.
ПРЕДОСТЕРЕЖЕНИЕ
1) Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за ухудшения
свойств при старении.)
2) Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R410A.)
3) При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных гаек
и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
A
A
(Отрежьте точно под
прямым углом.)
Удалите заусенцы.
Установите точно в положение, показанное ниже.
Развальцовка
Инструмент
Контроль
На внутренней
вальцовочной
поверхности
не должно быть
трещин.
Конец трубы должен
быть развальцован
равномерно до
абсолютно круглой
формы.
Убедитесь, что
накидная гайка
установлена.
0–0,5 мм
Зажимного типа
Вальцовочный
инструмент для R410A
1,0–1,5 мм
Зажимного типа
(жесткого типа)
1,5–2,0 мм
С крыльчатой гайкой
(компании Imperial)
Обычный вальцовочный инструмент
Динамометри-
ческий ключ
Соединение
труб
Накидная гайка
Момент затяжки накидной гайки
Газовая сторона Жидкостная сторона
3/8 дюйма 1/4 дюйма
32,7-39,9 Н • м 14,2-17,2 Н • м
(333-407 кгс • см)
(144-175 кгс • см)
Момент затяжки колпачка вентиля
Газовая сторона Жидкостная сторона
3/8 дюйма 1/4 дюйма
21,6-27,4 Н • м 21,6-27,4 Н • м
(220-280 кгс • см)
(220-280 кгс • см)
Момент затяжки
крышки сервисного
порта
Не наносите фреоновое масло
на наружную поверхность.
Накидная гайка
Нанесите фреоновое масло
только на внутреннюю
поверхность раструба.
Не наносите фреоновое масло на
накидную гайку, чтобы не допустить
затяжки со слишком большим моментом.
Гаечный
ключ
[Нанесение масла] [Затяжка]
10,8~14,7 Н • м
(110~150 кгс • см)
3PRU291651-10X.book Page 6 Wednesday, March 16, 2016 11:15 AM
