8 Русский
Монтаж наружного агрегата
*1. Время работы вакуумного насоса в зависимости от длины трубы.
*2. Если указатель мановакуумметра движется в обратном направлении, хладагент может содержать воду, или имеется
негерметичное соединение труб. Проверьте все соединения труб и гайки хладагента. Затем повторите действия 2–4.
6. Дозаправка хладагента.
Проверьте на паспортной табличке установки тип хладагента, который должен использоваться.
Меры предосторожности при дозаправке R410A
Заправка из жидкостной трубы в жидком состоянии.
Это смешанный хладагент, поэтому его дозаправка в газовой фазе может привести к изменению состава хладагента,
что приведет к нарушению нормальной работы системы.
1) Перед заправкой проверьте, предусмотрен ли в цилиндре сифон. (
На баллоне должно быть указано что-то
наподобие "установлен сифон для заправки жидкости".)
• Используйте инструменты для R410A, чтобы обеспечить давление и предотвратить проникновение посторонних
предметов.
ПРИМЕЧАНИЕ
Национальные требования по внедрению нормативной документации ЕС по определенным газам, вызывающим
парниковый эффект, могут требовать использования для записей на блоке национального языка. Следовательно, на блоке
должен иметься дополнительный мультиязычный ярлык о вызывающих парниковый эффект фторсодержащих газах.
Инструкции по наклеиванию изображены на оборотной стороне этого ярлыка.
Длина трубы До 15 м
Время работы Не менее 10 мин.

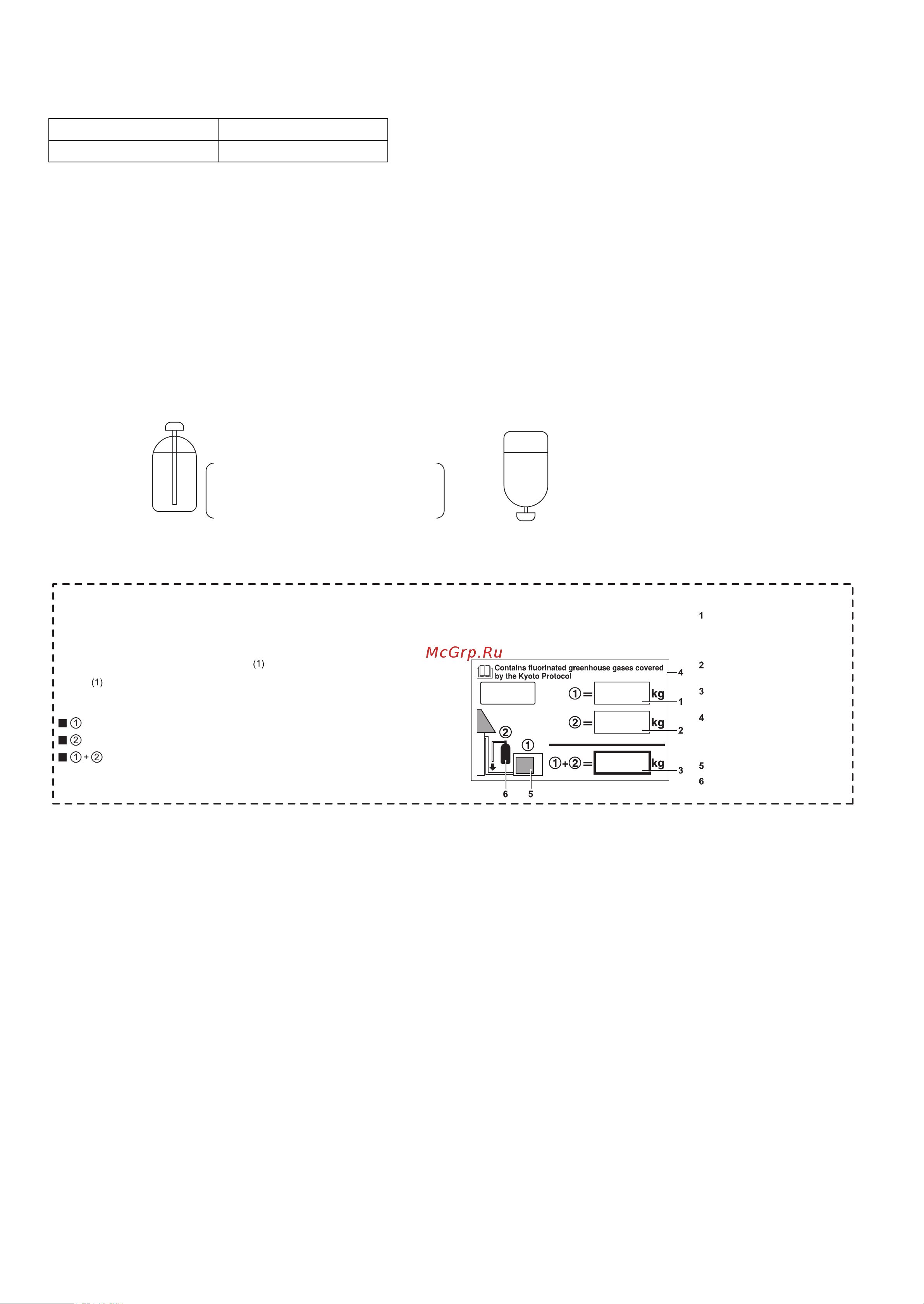

Заправка из баллона с сифоном
Не переворачивайте баллон
при заправке.
Внутри имеется трубка сифона,
поэтому при заправке жидкостью
баллон не следует переворачивать.
Заправка из других баллонов
Переверните баллон
при заправке.
Впишите несмываемыми чернилами:
объем заводской заправки хладагентом,
объем дополнительно заправленного хладагента и
общее количество заправленного хладагента
на этикетке о заправке хладагентом, которая
поставляется в комплекте.
Важная информация об используемом хладагенте
Это изделие содержит создающие парниковый эффект
фторсодержащие газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
GWP значение: 1975
GWP = потенциал
глобального потепления
объем заводской заправки
хладагентом:
см. табличку с наименованием
изделия
объем дополнительно
заправленного хладагента
общее количество
заправленного хладагента
Содержит создающие парниковый
эффект фторсодержащие газы,
на которые распространяется
действие Киотского протокола.
наружный агрегат
баллон с хладагентом
и коллектор для заправки
Закрепите заполненную этикетку
рядом с заправочным портом изделия
(например, на внутренней поверхности
крышки запорного вентиля).
R410A
