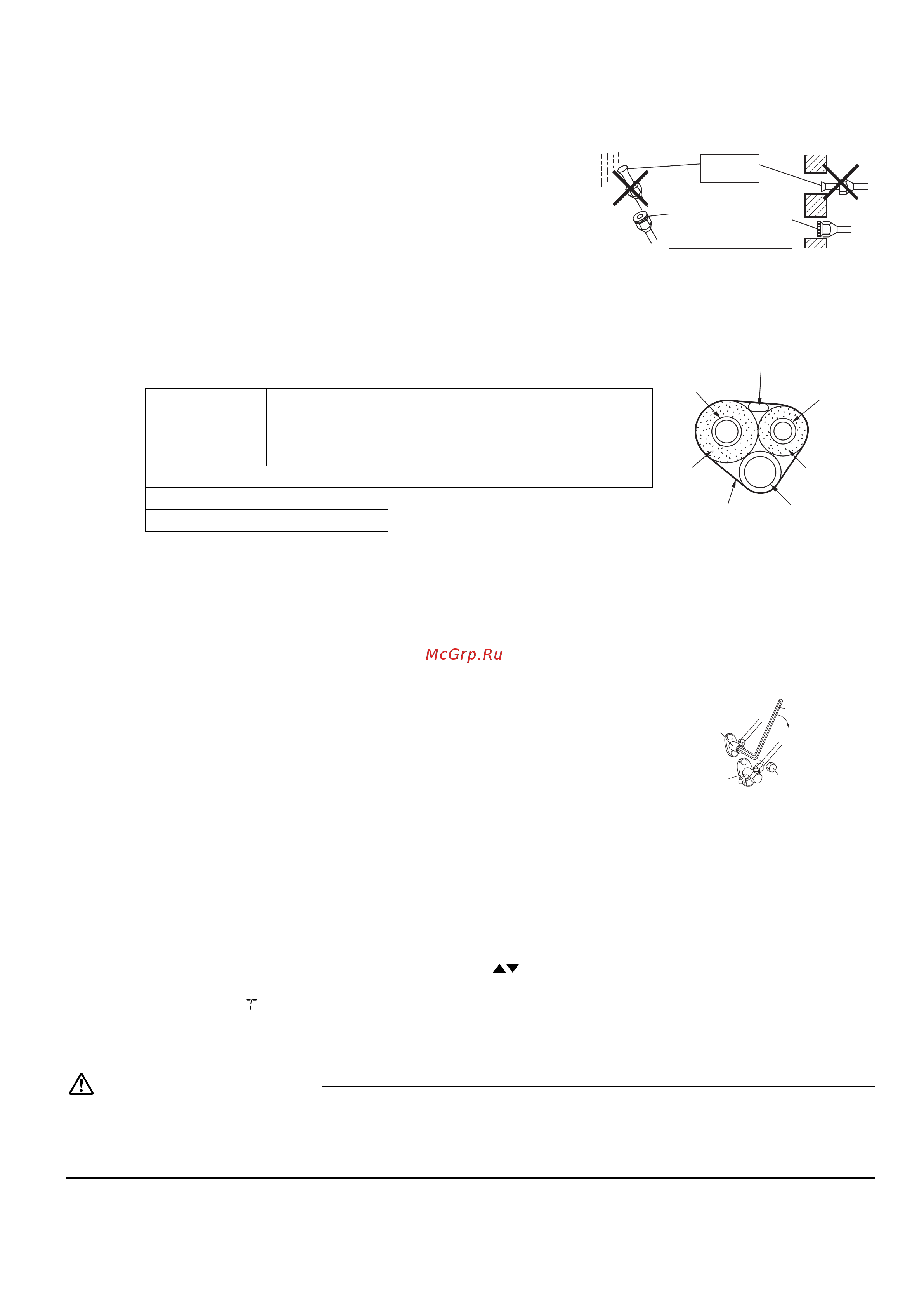

Русский 9
Монтаж наружного агрегата
7. Рекомендации по монтажу труб хладагента.
7-1 Предостережения относительно обращения с трубами.
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными. Для
изгибания пользуйтесь трубогибочной машиной.
7-2 Выбор медных и теплоизоляционных материалов.
При использовании технических медных труб и фитингов помните
оследующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч•°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
3) Для линий газообразного
и жидкого хладагента должна использоваться отдельная теплоизоляция.
Операция откачки
Для защиты окружающей среды всегда проводите операцию откачки перед переносом или
утилизацией агрегата.
1) Снимите крышки с газового и жидкостного запорных вентилей.
2) Выполните операцию принудительного охлаждения.
3) Через пять–десять минут закройте жидкостный запорный вентиль с помощью
шестигранного ключа.
4) Через две–три минуты закройте газовый запорный вентиль и остановите
операцию принудительного охлаждения.
Переключение в режим принудительного охлаждения
Использование кнопки "работа/останов" внутреннего агрегата
Нажмите кнопку "работа/останов" внутреннего агрегата не менее чем на пять секунд. (Операция начинается.)
• Операция принудительного охлаждения завершается автоматически приблизительно через 15 минут.
Чтобы завершить опытную эксплуатацию, нажмите кнопку "работа/останов" внутреннего агрегата.
Использование пульта дистанционного управления основного блока
1) Нажмите кнопку "работа/останов". (Операция
начинается.)
2)
Одновременно нажмите кнопку настройки температуры и кнопку "выбор операции".
3) Дважды нажмите кнопку "выбор операции".
(Отображается и блок переходит в режим опытной эксплуатации.)
4) Нажмите кнопку "выбор операции", чтобы вернуться в режим охлаждения.
• Опытная эксплуатация автоматически прекращается приблизительно через 30 минут. Чтобы завершить опытную
эксплуатацию, нажмите кнопку "работа/останов".
ПРЕДОСТЕРЕЖЕНИЕ
1) При нажатии не переключатель не касайтесь клеммной колодки. В противном случае возможно поражение
электрическим током, поскольку колодка находится под высоким напряжением.
2) После закрытия запорного вентиля в контуре жидкого хладагента в течение трех минут закройте запорный вентиль
газовой линии. Затем остановите работу в принудительном режиме.
Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Наружный
диаметр 9,5 мм
Наружный
диаметр 6,4 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 8-10 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более
Толщина 0,8 мм (C1220T-O)
Стена
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить попадание
загрязнений или воды.
Установите
колпачок.
Дождь
Газовая линия
Жидкостная линия
Изоляция
газовой линии
Изоляция
жидкостной линии
Внешняя обмотка
Сливной шланг
Проводка между агрегатами
Газовый
запорный
вентиль
Колпачок вентиля
Шестигранный
ключ
Закрыть
Жидкостный
запорный
вентиль
