10 Русский

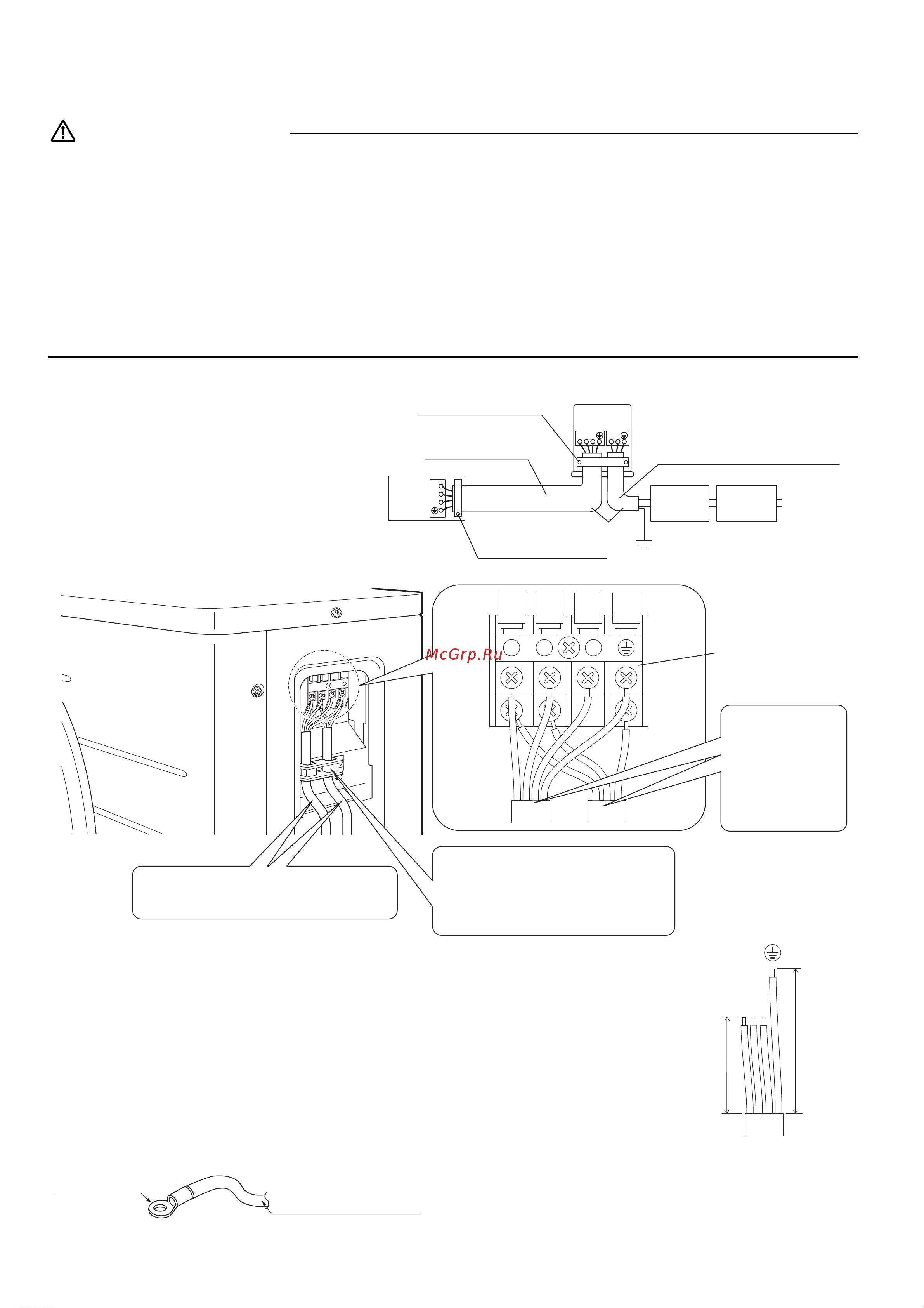

Проводка
ПРЕДУПРЕЖДЕНИЕ
1) Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
2) Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести
к поражению электрическим током или возгоранию.
3) Проконтролируйте установку выключателя тока утечки заземления. (Он должен обрабатывать высшие гармоники.)
(В этом блоке применяется инвертер, поэтому должно использоваться устройство защитного отключения, которое
будет нормально работать, если способно обрабатывать высшие гармоники.)
4) Используйте автоматический выключатель с размыканием всех полюсов, причем зазоры между точками контакта
должны составлять не менее 3 мм.
5) Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
• Не включайте электропитание до завершения всех работ.
1) Снимите с провода изоляцию (20мм).
2) Соедините соединительные провода
между внутренним и наружным
агрегатами так, чтобы номера клемм
соответствовали друг другу. Плотно
затяните винты на клеммах. Для затяжки
винтов рекомендуется отвертка с плоской
головкой. Винты упакованы вместе
с клеммной колодкой.
При подключении
проводов к клеммной колодке источника
питания обращайте внимание на приведенные ниже замечания.
Меры предосторожности в отношении проводки источника
питания.
Используйте круглый отогнутый разъем для подключения
к соединительным клеммам источника питания. Если его нельзя
использовать по неустранимым причинам, соблюдайте
следующую инструкцию.
Установите круглые обжимные наконечники на провода до
изолированной части и закрепите.
1
2
3
123
LN
Предохра-
нительный
размыкатель
16 А
Устройство
защитного
отключения
Заземление
Если длина провода
превышает 10 м,
используйте провода
диаметром 2,0 мм.
H05RN
Надежно закрепите провода
винтами клемм.
Наружный
агрегат
Внутрен-
ний
агрегат
Электропитание
50 Гц, 220-240 В
Надежно закрепите провода
винтами клемм.
Используйте провода диаметром 2,0 мм.
1
2
3
1
2
3
Используйте провод указанного
типа и надежно подсоедините его.
Надежно закрепите держатель
проводов, чтобы на окончания
проводов не воздействовали
внешние нагрузки.
Расположите
провода так,
чтобы крышка
запорного
вентиля была
надежно
закреплена.
Клеммная
колодка
электропитания
Многожильный провод
Круглый
обжимной
наконечник
1-3
A
B
A<B
