Daikin ARXF35A5V1B [7/16] Подготовка трубопровода хладагента

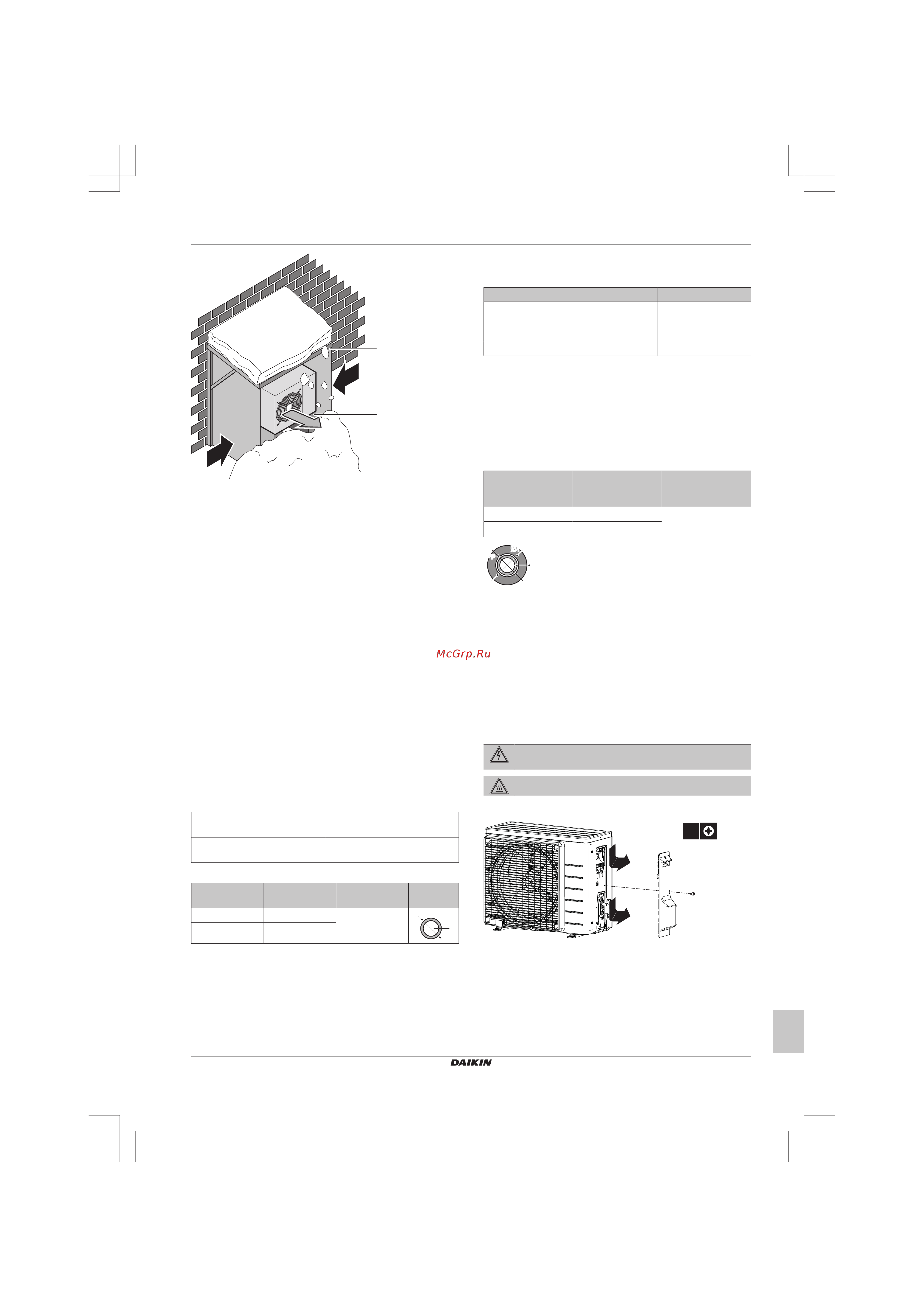

![Daikin RXF35A5V1B [7/16] Подготовка трубопровода хладагента](/views2/1770290/page7/bg7.png)
4 Монтаж
Руководство по монтажу
7
(A)RXP20~35L5V1B + (A)RXF20~35A5V1B + RXF20~25B5V1B
Серия сплит-систем с хладагентом R32
3P519299-2L – 2019.11
a
b
c
c
d
a Snow cover or shed
b Pedestal
c Prevailing wind direction
d Air outlet
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.2Монтаж наружного агрегата» [47].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
3.2 Подготовка трубопровода
хладагента
3.2.1 Требования к трубопроводам
хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Трубопровод жидкого
хладагента
Ø6,4мм (1/4 дюйма)
Трубопровод газообразного
хладагента
Ø9,5мм (3/8 дюйма)
▪ Степень твердости и толщина стенок:
Outer diameter
(Ø)
Temper grade Thickness (t)
(a)
6.4mm (1/4") Annealed (O) ≥0.8mm
t
Ø
9.5mm (3/8") Annealed (O)
(a)
В зависимости от действующего законодательства и
от максимального рабочего давления блока (см.
значение параметра «PS High» на паспортной
табличке блока) могут потребоваться трубки с
повышенной толщиной стенок.
3.2.2 Перепад высот трубопроводов
хладагента
Что? Расстояние
Предельно допустимая длина
трубопровода
15м
Минимальная длина трубопровода 1,5м
Предельно допустимая разница высот 12м
3.2.3 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубы (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4 дюйма) 8~10мм ≥10мм
9,5мм (3/8 дюйма) 12~15мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
4 Монтаж
4.1 Открытие агрегата
4.1.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
2
1
2
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
