Daikin ARXF35A5V1B [8/16] Установка наружного блока
![Daikin RXF20A5V1B [8/16] Установка наружного блока](/views2/1770290/page8/bg8.png)
4 Монтаж
Руководство по монтажу
8
(A)RXP20~35L5V1B + (A)RXF20~35A5V1B + RXF20~25B5V1B
Серия сплит-систем с хладагентом R32
3P519299-2L – 2019.11
20 mm
300
470
192
(mm)
192
a
a 100мм над расчетной поверхностью снежного покрова

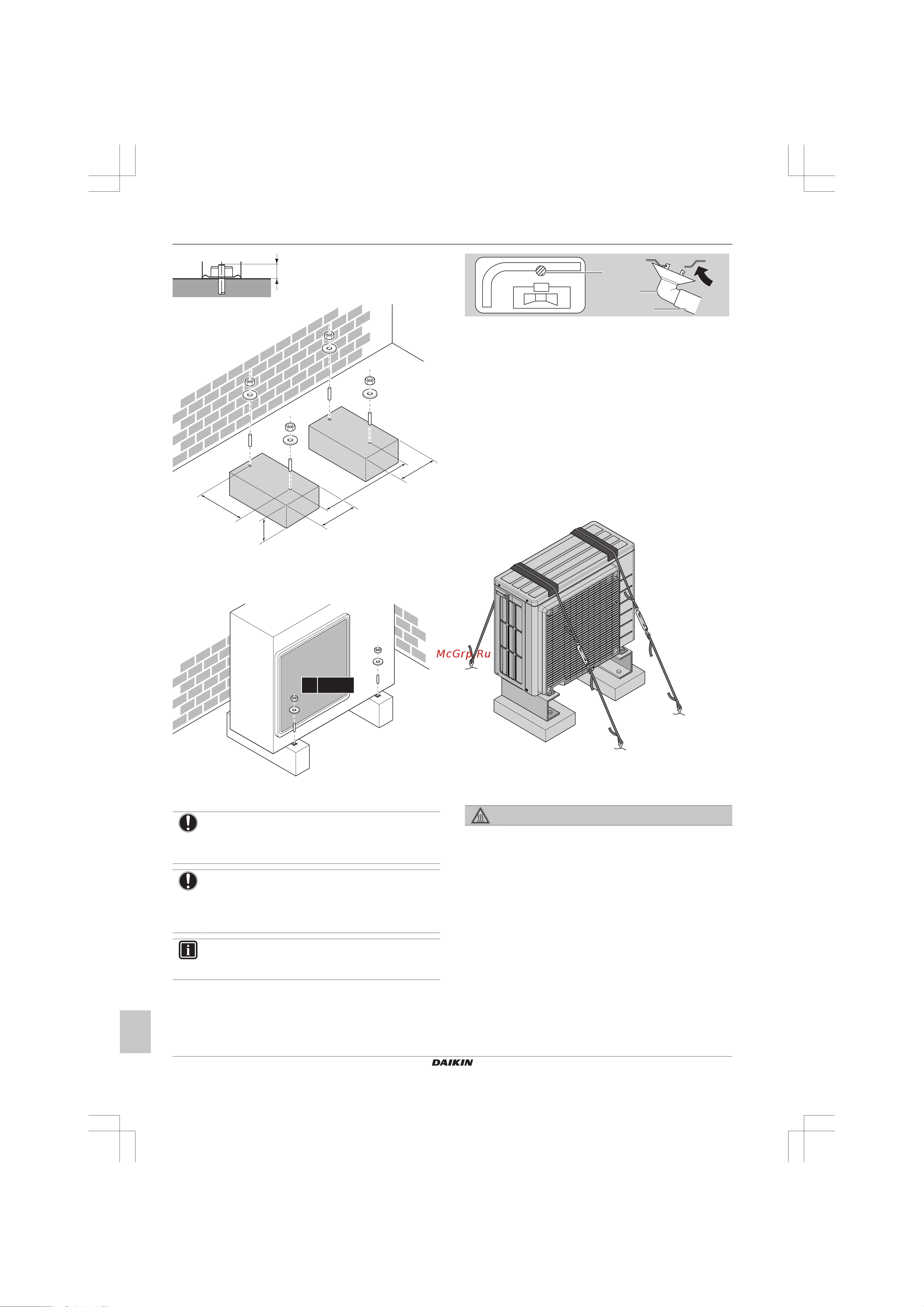

4.2.2 Установка наружного блока
4× M8/M10
4.2.3 Обустройство дренажа
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ПРИМЕЧАНИЕ
Если сливные отверстия наружного блока перекрыты
монтажным основанием или поверхностью пола,
установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
4.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините и закрепите концы кабелей.
4.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.3.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
