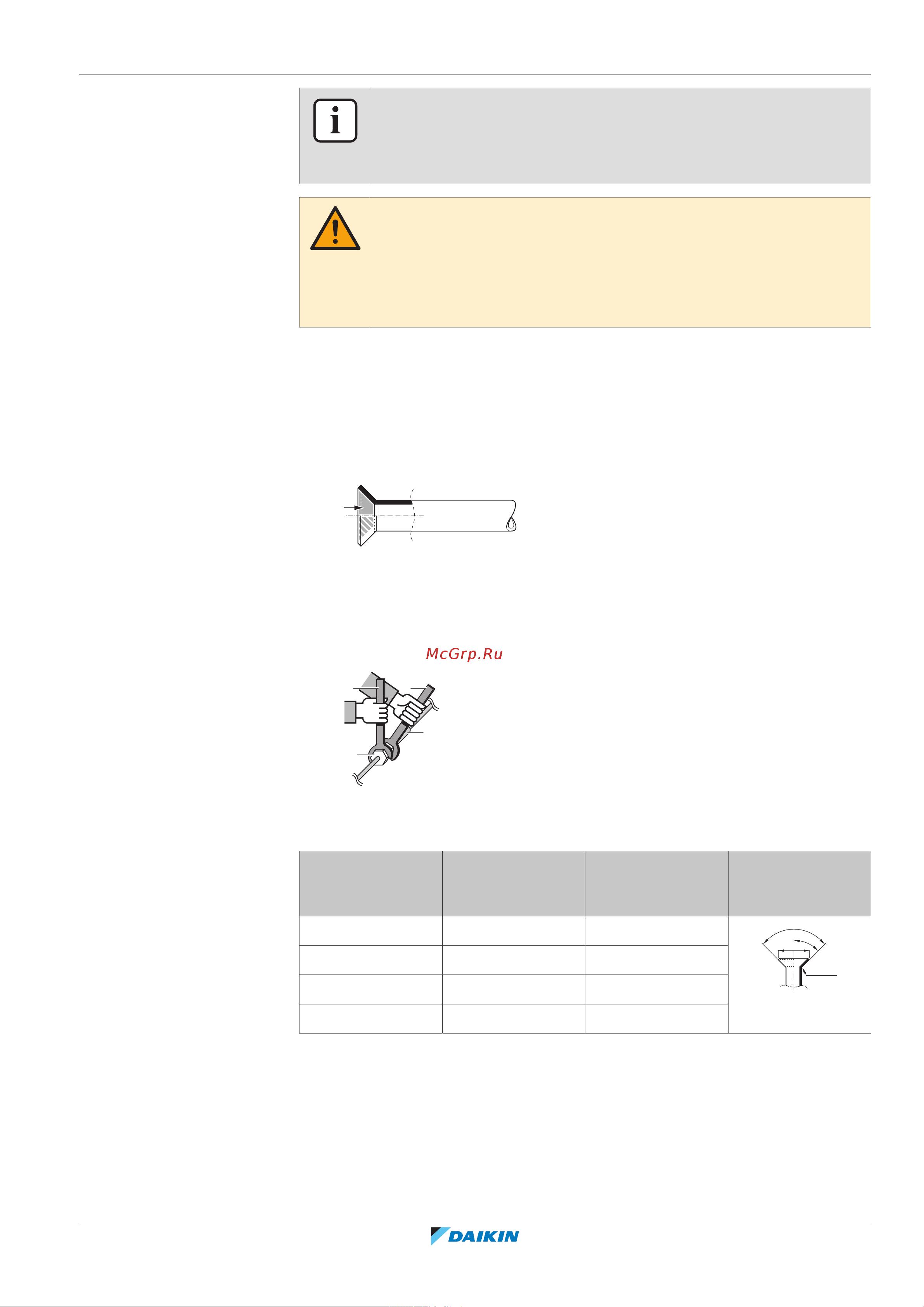

7 | Монтаж трубопроводов
Справочное руководство для монтажника
41
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не проверив трубопровод
хладагента. При необходимости дозаправки хладагента рекомендуется после
заправки открыть запорный вентиль хладагента.
ПРЕДУПРЕЖДЕНИЕ
Обеспечьте надежность соединений трубопровода хладагента, прежде чем
запускать компрессор. Если во время работы компрессора трубопроводы
хладагента НЕ закреплены, а запорный вентиль открыт, то всасывание воздуха
приводит к отклонению давления в контуре хладагента от нормы, что чревато
повреждением оборудования и даже нанесением травмы.
7.2.3 Указания по подсоединению трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие правила:
▪ При затяжке накидной гайки нанесите на внутреннюю поверхность
развальцованной части трубы эфирное или полиэфирное масло. Приступая к
затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу двумя гаечными
ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА пользуйтесь
одновременно обычным гаечным и динамометрическим ключами. Это
предотвратит повреждение гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер трубок
(мм)
Момент затяжки
(Н•м)
Диаметр раструба
(А) (мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7
7.2.4 Указания по изгибанию труб
Для сгибания используйте трубогибочную машину. Все изгибы трубок должны
быть как можно более плавными (радиус изгиба должен быть 30~40 или
более).
