11 | Конфигурирование
Справочное руководство для монтажника
61
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
11.2 Энергосбережение в режиме ожидания
11.2.1 Общее представление об энергосбережении в режиме ожидания
В этом режиме электропитание наружного блока отключается, а внутренний
блок переводится в энергосберегающий режим ожидания для снижения
энергопотребления.
Этот режим применяется только с наружными блоками RXM50+60R и
ARXM50R, а также с внутренними блоками FTXMи ATXM.
ИНФОРМАЦИЯ
Энергосберегающий режим ожидания применяется ТОЛЬКО с указанными выше
блоками.
ПРЕДУПРЕЖДЕНИЕ
Прежде чем подсоединять или отсоединять разъем, проверьте, отключено ли
электропитание.
ИНФОРМАЦИЯ
Внутренний блок, несовместимый с энергосберегающим режимом ожидания,
можно подключать только через селективный разъем.
11.2.2 Перевод оборудования в энергосберегающий режим ожидания
Предварительные условия: ОБЯЗАТЕЛЬНО отключите главный источник
электропитания.

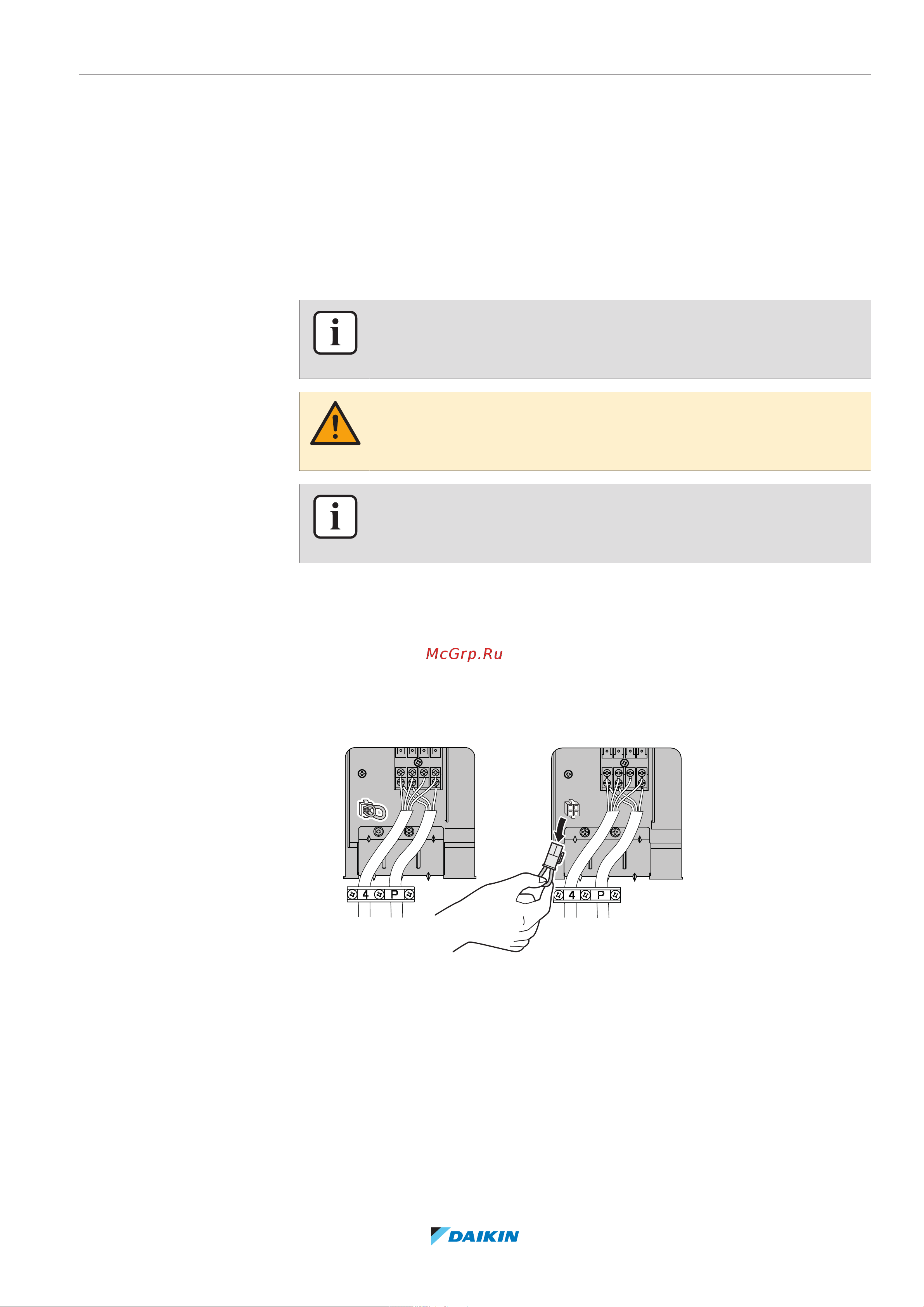

1 Снимите сервисную крышку.
2 Отсоедините селективный разъем блока, несовместимого с
энергосберегающим режимом ожидания.
3 Включите главный источник электропитания.
