6 Монтаж
Справочное руководство для монтажника
18
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.

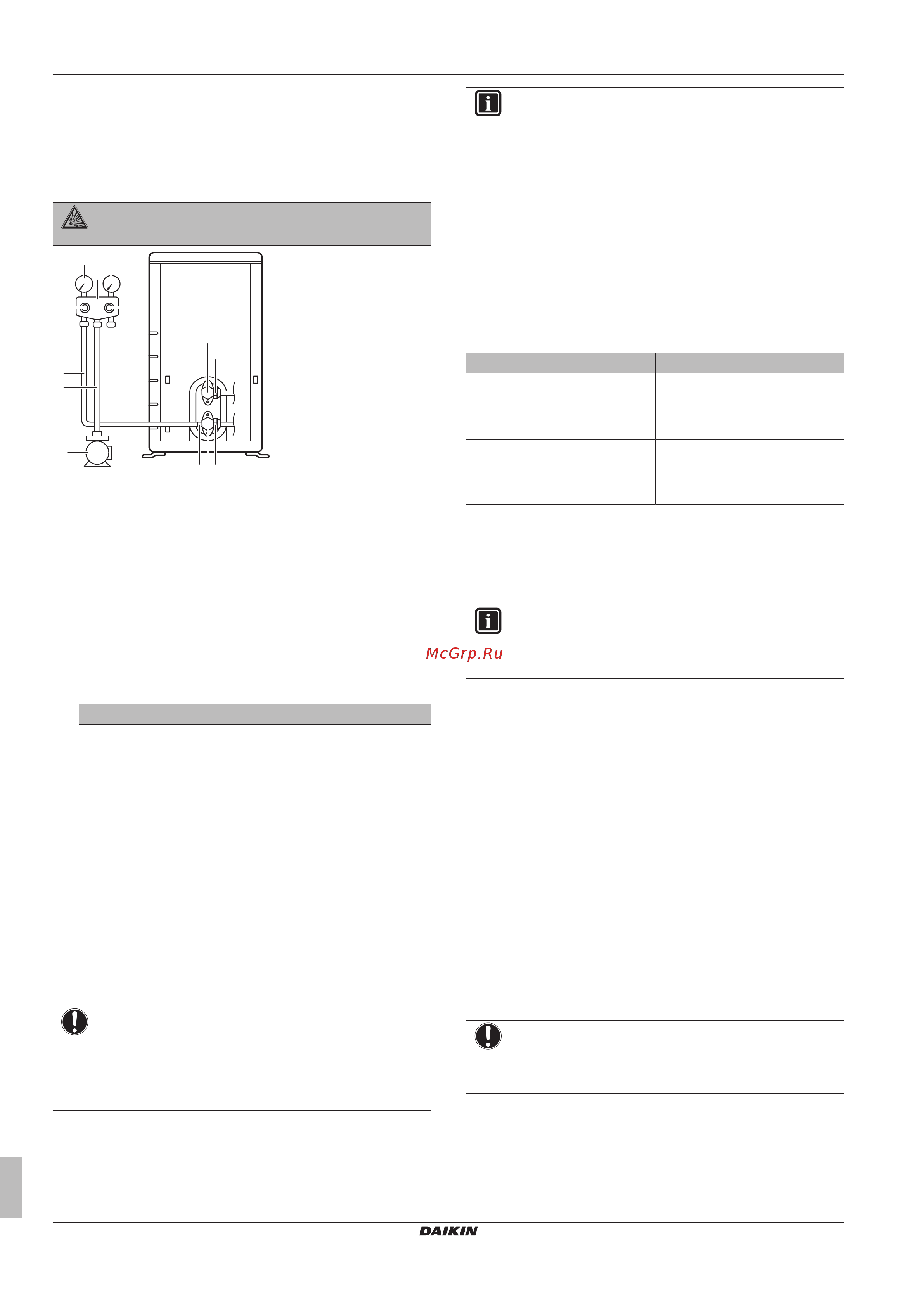

6.5.4 Проведение вакуумной сушки
ОПАСНО! ВЗРЫВООПАСНО
НЕ запускайте блок, если он вакуумирован.
i
h
j
a
b
c
h
k
d
f
f
e
g
a Манометр низкого давления
b Коллекторный манометр
c Манометр высокого давления
d Клапан низкого давления (Lo)
e Клапан высокого давления (Hi)
f Заправочные шланги
g Вакуумный насос
h Крышки клапанов
i Сервисный порт
j Запорный вентиль в контуре газообразного хладагента
k Запорный вентиль в контуре жидкого хладагента
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
ИНФОРМАЦИЯ
После открытия запорного вентиля давление в
трубопроводе хладагента может НЕ подняться. Это
может произойти, например, потому, что
терморегулирующий вентиль наружного агрегата
закрыт. Однако это НЕ мешает нормальной работе
агрегата.
6.6 Заправка хладагентом
6.6.1 Заправка хладагентом
Наружные блоки поставляются с заводской заправкой
хладагентом, но иногда требуется выполнить следующие
действия:
Что? Когда?
Дозаправка хладагентом Если общая длина
трубопровода жидкого
хладагента превышает
указанную (см. далее).
Полная перезаправка
хладагентом
Пример:
▪ При переустановке системы.
▪ После протечки.
Дозаправка хладагентом
Перед дозаправкой хладагентом обязательно выполните
проверку (на герметичность, с вакуумной осушкой)
трубопроводов хладагента, проложенных снаружи наружного
блока.
ИНФОРМАЦИЯ
В зависимости от блоков и (или) условий их установки
бывает, что прокладку электропроводки необходимо
выполнить до заправки системы хладагентом.
Дозаправка хладагентом, как правило, подразделяется на
следующие этапы:
1 Определение необходимости дозаправки и количества
дополнительного хладагента.
2 Выполнение дозаправки, если в ней есть необходимость.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
Полная перезаправка хладагентом
Прежде чем приступать к полной перезаправке системы
хладагентом, проверьте, соблюдены ли следующие условия:
1 Весь хладагент удален из системы.
2 Выполнена проверка (на герметичность, с вакуумной
осушкой) трубопроводов хладагента, проложенных снаружи
наружного блока.
3 Выполнена вакуумная осушка трубопроводов хладагента,
проложенных внутри наружного блока.
ПРИМЕЧАНИЕ
Перед полной перезарядкой также выполните
вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата.
Полная перезаправка системы хладагентом, как правило,
подразделяется на следующие этапы:
1 Определение количества хладагента для заправки.
2 Заправка хладагентом.
