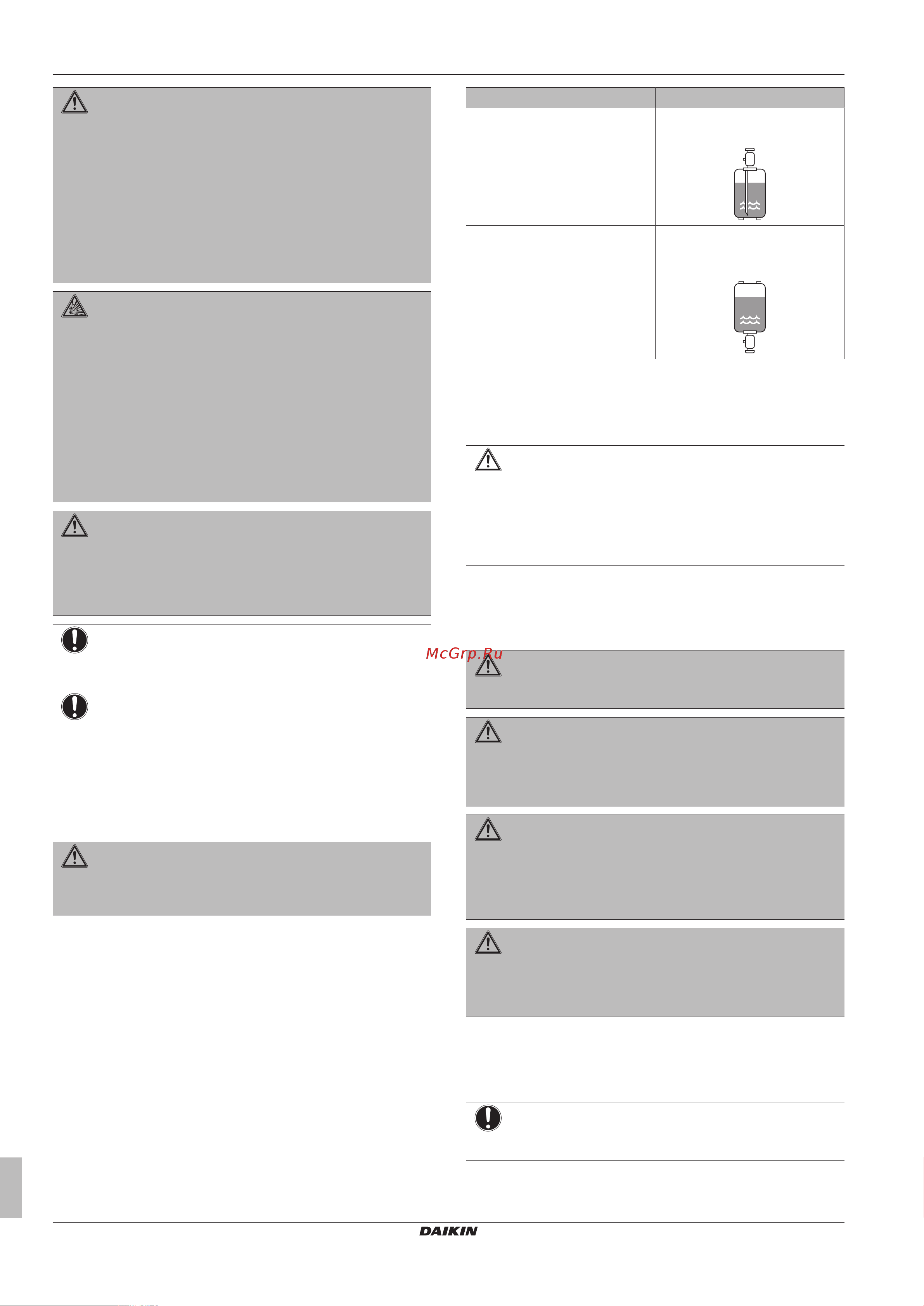

Daikin ARXM50N2V1B [6/32] Общая техника безопасности
![Daikin ARXM50N2V1B [6/32] Общая техника безопасности](/views2/1770432/page6/bg6.png)
1 Общая техника безопасности
Справочное руководство для монтажника
6
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие
меры предосторожности. Если происходит утечка
хладагента, немедленно проветрите помещение.
Возможные риски:
▪ Избыточная концентрация хладагента в закрытом
помещении может привести к недостатку
кислорода.
▪ Если хладагент соприкасается с открытым
пламенем, могут образовываться токсичные
соединения.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРЕДУПРЕЖДЕНИЕ
Использованный хладагент НЕОБХОДИМО собрать.
ЗАПРЕЩАЕТСЯ сбрасывать хладагент
непосредственно в окружающую среду.
Воспользуйтесь вакуумным насосом для
вакуумирования системы.
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии
утечки. Для обнаружения утечек используйте азот.
ПРИМЕЧАНИЕ
▪ Во избежание поломки компрессора НЕ
заправляйте хладагент сверх указанного
количества.
▪ Когда требуется вскрыть контур циркуляции
хладагента, обращаться с хладагентом
НЕОБХОДИМО в соответствии с действующим
законодательством.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород.
Хладагент можно заправлять только после выполнения
проверки на утечки и осушки вакуумом.
▪ При необходимости дозаправки смотрите паспортную
табличку на блоке. В табличке указан тип хладагента и
необходимый объем.
▪ Заправка блока хладагентом произведена на заводе, но в
зависимости от размера труб и протяженности трубопровода
некоторые системы необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально
предназначенные для работы с используемым в системе
типом хладагента, чтобы обеспечить сопротивление
давлению и предотвратить попадание в систему посторонних
частиц.
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в
газовой фазе может привести к нарушению нормальной
работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания
заправки немедленно перекройте клапан резервуара с
хладагентом. Если клапан сразу же НЕ перекрыть,
заправка может продолжаться под действием
остаточного давления. Возможное следствие:
Недопустимое количество хладагента.
1.2.4 Солевой раствор
Если применимо. Дополнительные сведения см. в инструкции
по монтажу или в руководстве по применению для монтажника.
ПРЕДУПРЕЖДЕНИЕ
Выбранный солевой раствор ДОЛЖЕН
соответствовать действующим нормативам.
ПРЕДУПРЕЖДЕНИЕ
В случае утечки солевого раствора примите
надлежащие меры предосторожности. В случае утечки
солевого раствора немедленно проветрите помещение
и обратитесь к местному дилеру.
ПРЕДУПРЕЖДЕНИЕ
Температура внутри блока может значительно
превышать температуру в помещении, например, она
может достигать 70°C. В случае утечки солевого
раствора горячие компоненты внутри блока могут
создавать опасную ситуацию.
ПРЕДУПРЕЖДЕНИЕ
При использовании и установке оборудования
НЕОБХОДИМО соблюдать правила техники
безопасности и защиты окружающей среды,
определенные в соответствующем законодательстве.
1.2.5 Вода
Если применимо. Дополнительные сведения см. в руководстве
по монтажу или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве
ЕС 98/83EC.
