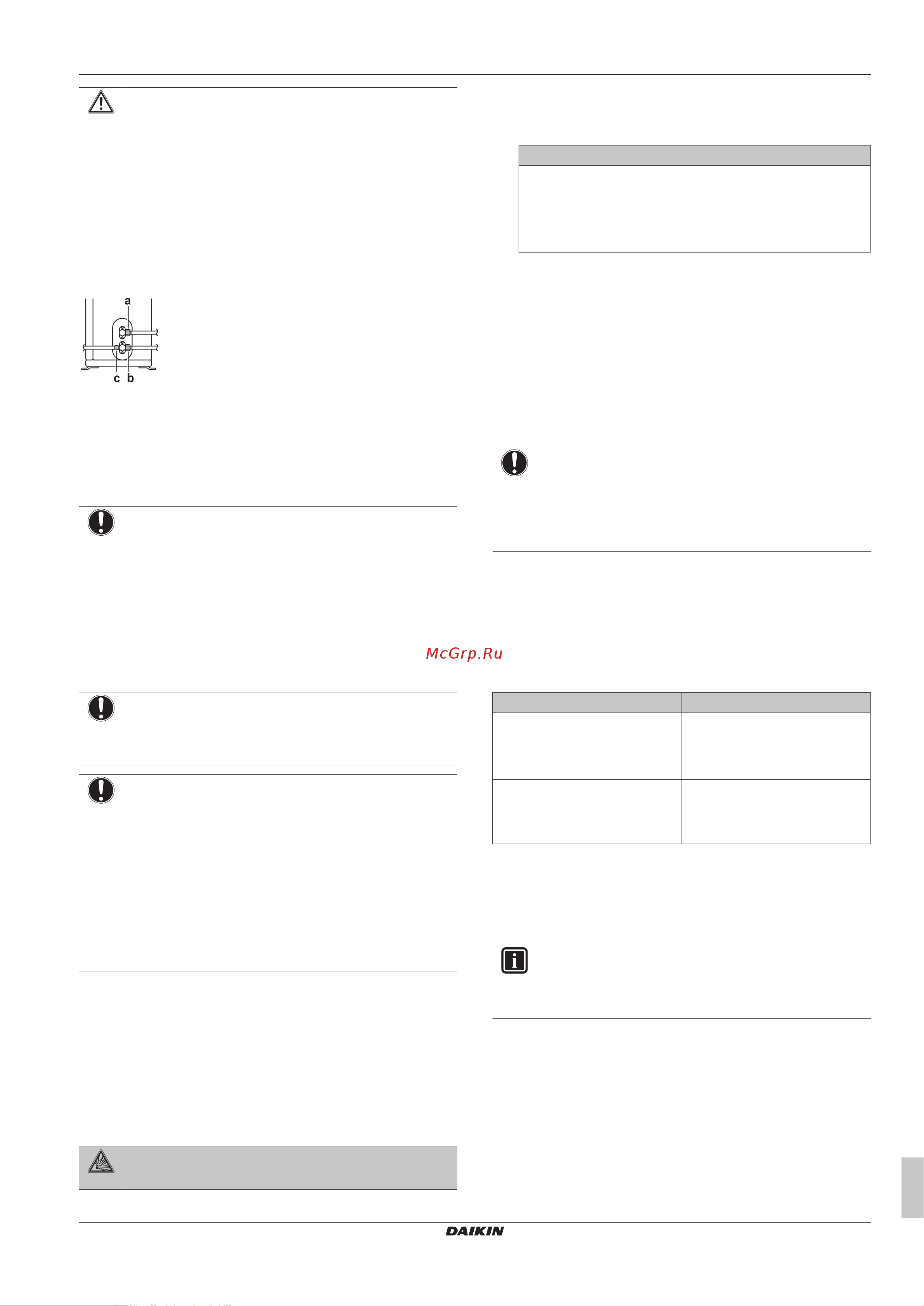

4 Монтаж
Руководство по монтажу
17
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-6Q – 2019.12
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на блоке накидную
гайку.
▪ Чтобы предотвратить утечку газа, нанесите
фреоновое масло только на внутреннюю
поверхность раструба. Используйте фреоновое
масло, предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных
соединений.
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
bc
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного
хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
4.3 Проверка трубопровода
хладагента
4.3.1 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200 кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
4.3.2 Проведение вакуумной сушки
ОПАСНО! ВЗРЫВООПАСНО
НЕ запускайте блок, если он вакуумирован.
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
4.4 Заправка хладагентом
4.4.1 Заправка хладагентом
Наружные блоки поставляются с заводской заправкой
хладагентом, но иногда требуется выполнить следующие
действия:
Что? Когда?
Дозаправка хладагентом Если общая длина
трубопровода жидкого
хладагента превышает
указанную (см. далее).
Полная перезаправка
хладагентом
Пример:
▪ При переустановке системы.
▪ После протечки.
Дозаправка хладагентом
Перед дозаправкой хладагентом обязательно выполните
проверку (на герметичность, с вакуумной осушкой)
трубопроводов хладагента, проложенных снаружи наружного
блока.
ИНФОРМАЦИЯ
В зависимости от блоков и (или) условий их установки
бывает, что прокладку электропроводки необходимо
выполнить до заправки системы хладагентом.
Дозаправка хладагентом, как правило, подразделяется на
следующие этапы:
1 Определение необходимости дозаправки и количества
дополнительного хладагента.
2 Выполнение дозаправки, если в ней есть необходимость.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
