8 Технические данные
Руководство по монтажу
23
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-6Q – 2019.12
Значок Значение
V*R Диодный мост
WRC Беспроводной пульт
дистанционного управления
X* Клемма
X*M Клеммная колодка (блок)
Значок Значение
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех

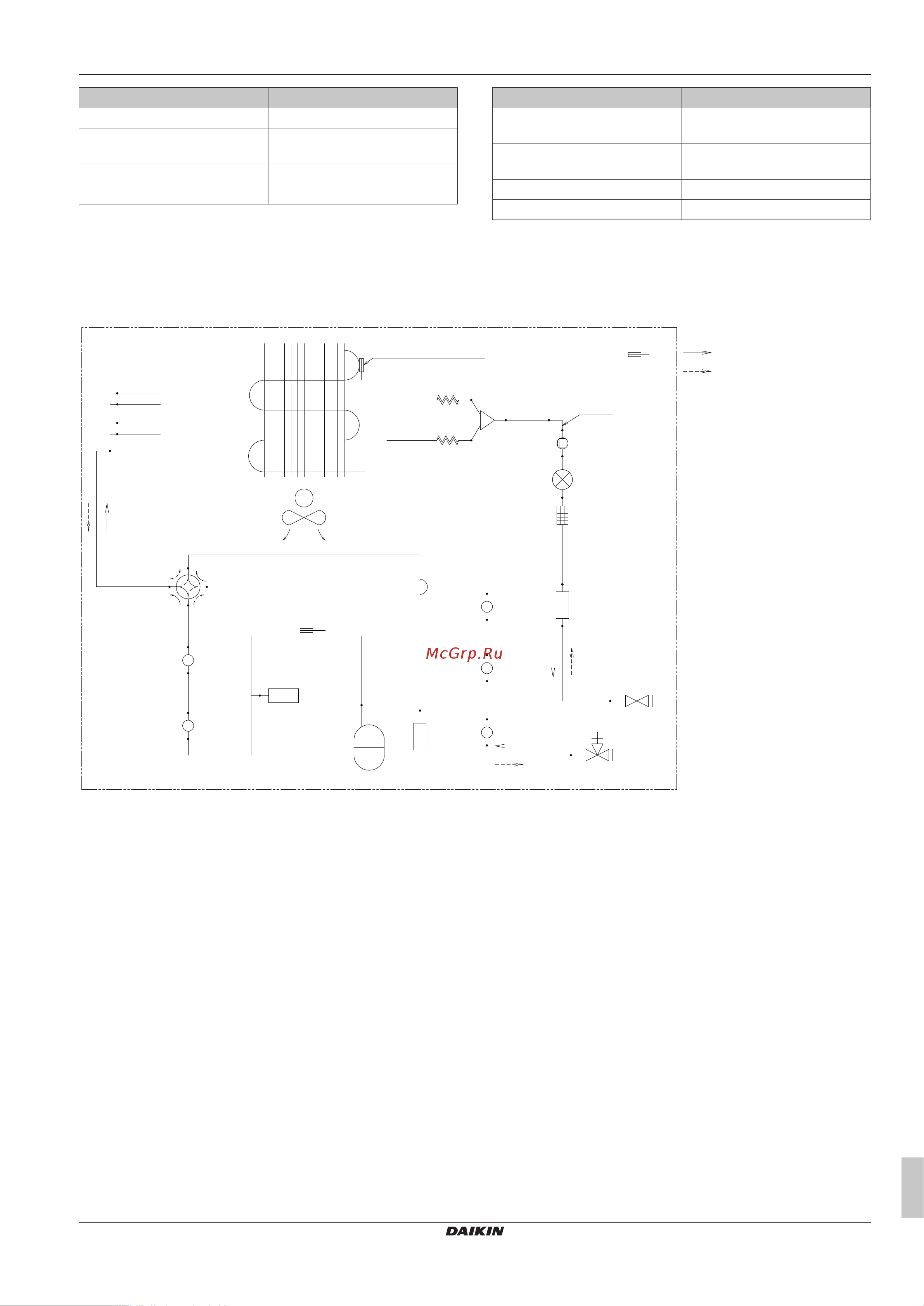

8.2 Схема трубопроводов
8.2.1 Схема трубопроводов: Наружный блок
Относится к моделям:RXP50M, RXF50B, ARXF50A
M
HPS
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·9.5· CuT
·6.4· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·12.7· CuT·12.7· CuT
Обогрев
Охлаждение
Ток хладагента
Термистор наружной
температуры
Термистор теплообменника
Капиллярная трубка ·2·
Капиллярная трубка ·1·
Глушитель с фильтром
Электронный
расширительный клапан
Фильтр
Приемник жидкости
Обвязка
трубопроводов по
месту установки
Обвязка
трубопроводов по
месту установки
Запорный вентиль
в контуре жидкого
хладагента
Запорный вентиль
газовой линии
Глушитель
Глушитель
Глушитель
Накопитель
Компрессор
Глушитель
Глушитель
Термистор трубопровода нагнетания
Лопастной вентилятор
ВКЛ: обогрев
4-ходовой клапан
Теплообменник
Автоматический сброс
Реле высокого давления
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II; прочее
оборудование — см. параграф 4§3.
