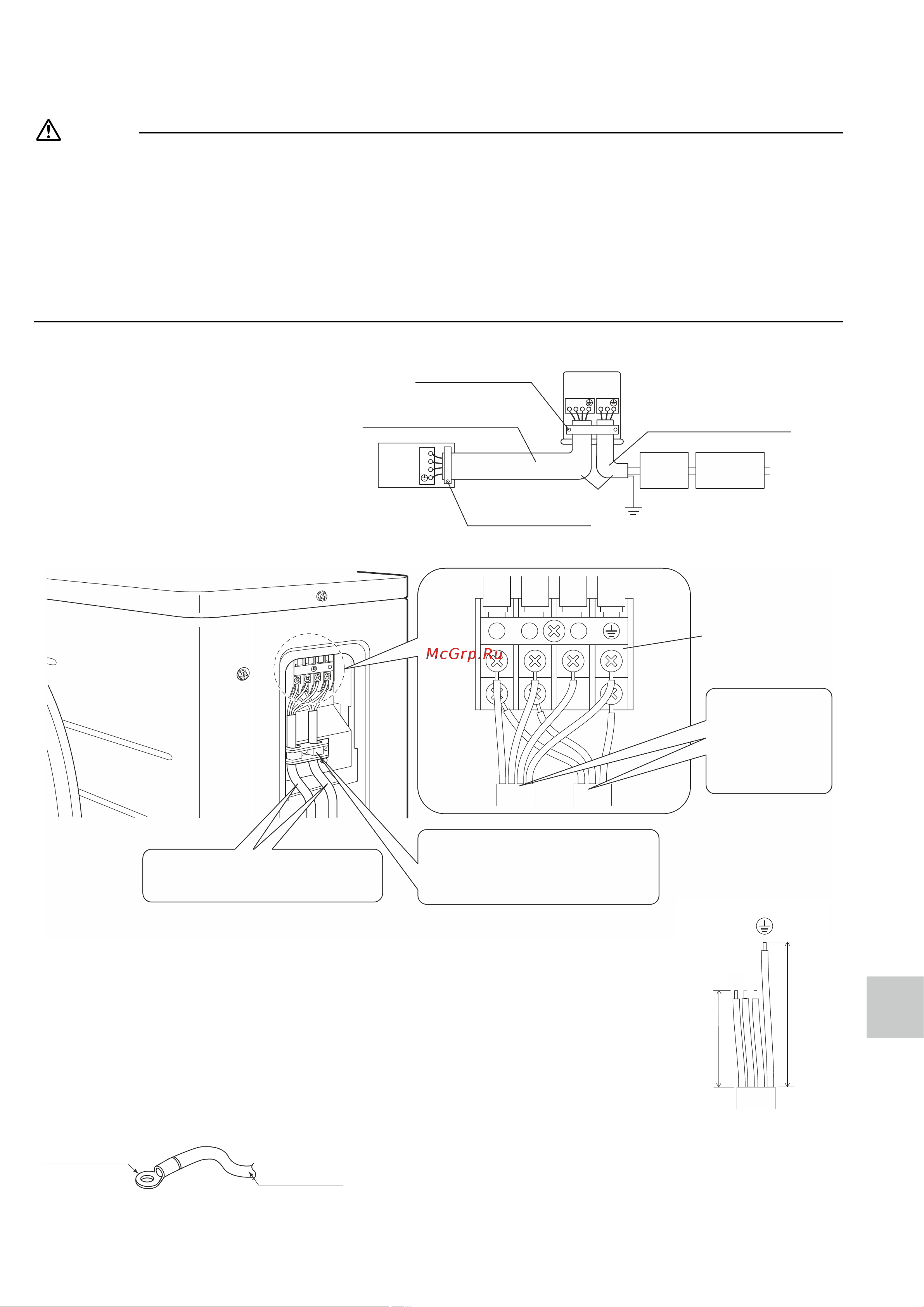

Kablo bağlantısı
UYARI
1) Telleri kopmuş veya çıkmış kabloları, uzatma kablosu veya yıldız bağlantılar kullanmayın, aksi takdirde aşırı ısınma, elektrik
çarpması veya yangın meydana gelebilir.
2) Sahada satın alınan elektrik parçalarını ürünün içerisinde kullanmayın. (Tahliye pompası vb. için terminal bloğundan elektrik
branşmanı yapmayın.) Aksi takdirde, elektrik çarpması veya yangına yol açabilir.
3) Bir toprak kaçağı kesicisi taktığınızdan emin olun. (Yüksek harmoniklere uygun olmalıdır.)
(Bu ünite bir inverter kullanır, yani topraklama kaçağı kesicisinin bozulmamasının önlenmesi için mutlaka harmoniklere uygun
bir topraklama kaçağı kesicisi kullanılmalıdır.)
4) Kontak noktası boşlukları aras
ında en az 3mm'de tüm kutuplardan bağlantı kesen tipte bir kesici kullanın.
5) Elektrik telini iç üniteye bağlamayın. Aksi takdirde, elektrik çarpması veya yangına yol açabilir.
• Tüm çalışmalar tamamlanana kadar güç beslemesini AÇIK konuma getirmeyin.
1) Teldeki yalıtımı (20mm) sıyırın.
2) Bağlantı kablolarını iç ve dış üniteler arasına
terminal numaraları eşleşecek şekilde
bağlayın. Terminal vidalarını sağlam şekilde
sıkın. Vidaların sıkılması için düz uçlu bir
tornavida kullanılması önerilir. Vidalar
terminal kartıyla birlikte gelir.
Güç kaynağı terminal kartında kablolama yaparken aşağıdaki notlara
dikkat edin.
Güç besleme kabloları için alınacak önlemler.
Güç beslemesi terminal kartına bağlantı için yuvarlak bükümlü bir
terminal kullanın. Kontrol edilemeyen nedenlerden dolayı böyle bir
terminal kullanılamaması durumunda, aşağıda verilen talimatı dikkate
alın.
Yuvarlak kıvrımlı tipte terminalleri teller üzerine, kapalı bölüme
kadar yerleştirin ve ardından yerine sabitleyin.
1
2
3
1 2 3
L N
Emniyet
Toprak kaçağı
kesici 16 A
devre kesicisi
Topraklama
Kablo uzunluğu 10 m'nin üzerindeyse,
2,0 mm çapında kablolar kullanın.
H05RN
Kabloları terminal vidalarıyla
sağlam şekilde sabitleyin.
Dış ünite
İç
ünite
Güç beslemesi
50 Hz 220-240 V
Kabloları terminal vidalarıyla
sağlam şekilde sabitleyin.
2,0 mm çapında kablolar kullanın.
1
2
3
1
2
3
Belirtilen kablo tipini kullanın ve
sağlam şekilde bağlayın.
Kablo pabuçlarını, kablo uçlarına
harici gerilim uygulanmayacak
şekilde sabitleyin.
Kabloları,
durdurma vanası
kapağı sağlam
oturacak şekilde
döşeyin.
Güç beslemesi
terminal bloğu
Örgülü Kablo
Yuvarlak kablo
pabucu
1-3
A
B
A<B
Türkçe 10
