Daikin ATXF20A5V1B [18/56] Информация о блоке
![Daikin ATXF20A5V1B [18/56] Информация о блоке](/views2/1746709/page18/bg12.png)
3 | Информация о блоке
Справочное руководство по монтажу
18
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12

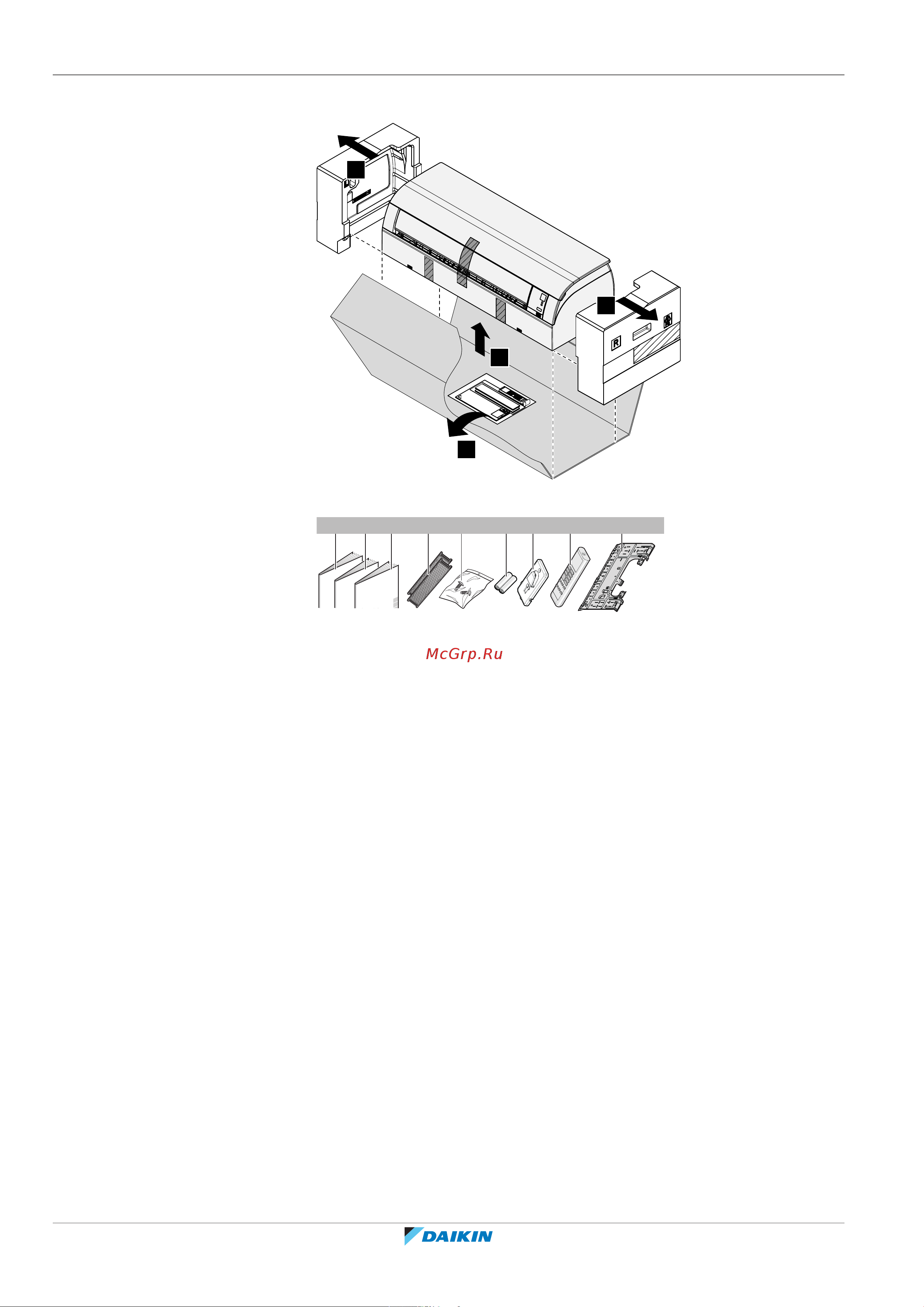

3.2.2 Снятие аксессуаров с внутреннего блока
1
3
2
2
1 Выньте принадлежности, находящиеся внизу упаковки.
2× 2× 2×1× 1× 1×1×
1× 1×
edba c f g
h i
a Руководство по монтажу
b Руководство по эксплуатации
c Общие правила техники безопасности
d Титаново-апатитовый фильтр-дезодорант и серебряный фильтр малых частиц (только для FTXP)
e Крепежный винт внутреннего блока (M4×12L). См. параграф «6.6.3Чтобы зафиксировать блок на
монтажной пластине» [441].
f Сухой элемент питания (щелочная батарейка AAA.LR03) для интерфейса пользователя
g Держатель пользовательского интерфейса
h Пользовательский интерфейс
i Монтажная пластина
