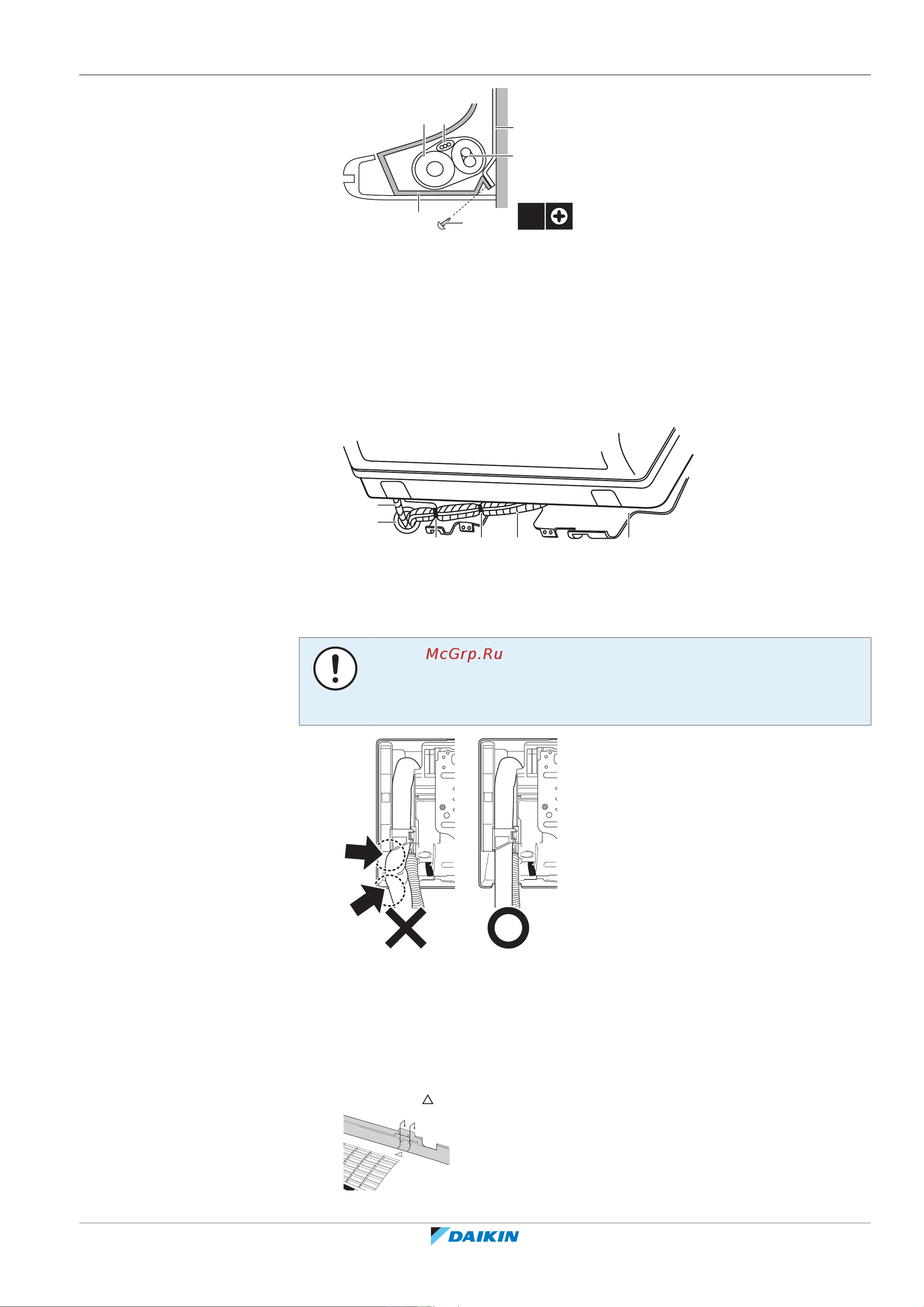

6 | Монтаж
Справочное руководство по монтажу
41
FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-8H – 2019.12
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в комплект принадлежностей)
f Нижняя рама
6.6.2 Чтобы пропустить трубы через отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на монтажной
пластине.
a
b
c c d e
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект принадлежностей)
ПРИМЕЧАНИЕ
▪ НЕ сгибайте трубки для хладагента.
▪ НЕ прижимайте трубки хладагента к нижней раме или к передней решетке.
2 Проденьте сливной шланг и трубки для хладагента через отверстие в
стене.
6.6.3 Чтобы зафиксировать блок на монтажной пластине
1 Установите внутренний блок на крюки монтажной пластины. Пользуйтесь
отметками « » как направляющими.
