Справочное руководство для монтажника
12
CTXM15+ATXM20~50+FTXM20~71N2V1B
Комнатный кондиционер производства компании Daikin
4P518023-4C – 2018.09
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного блока.
2 Установка внутреннего блока.
3 Подсоединение трубопроводов хладагента.
4 Проверка трубопроводов хладагента.
5 Заправка хладагентом.
6 Подключение электропроводки.
7 Завершение монтажа наружного блока.
8 Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
Порядок установки наружного блока (монтаж,
подсоединение трубопроводов хладагента, заправка
хладагентом, подключение электропроводки и пр.) см.
в соответствующем руководстве по монтажу.

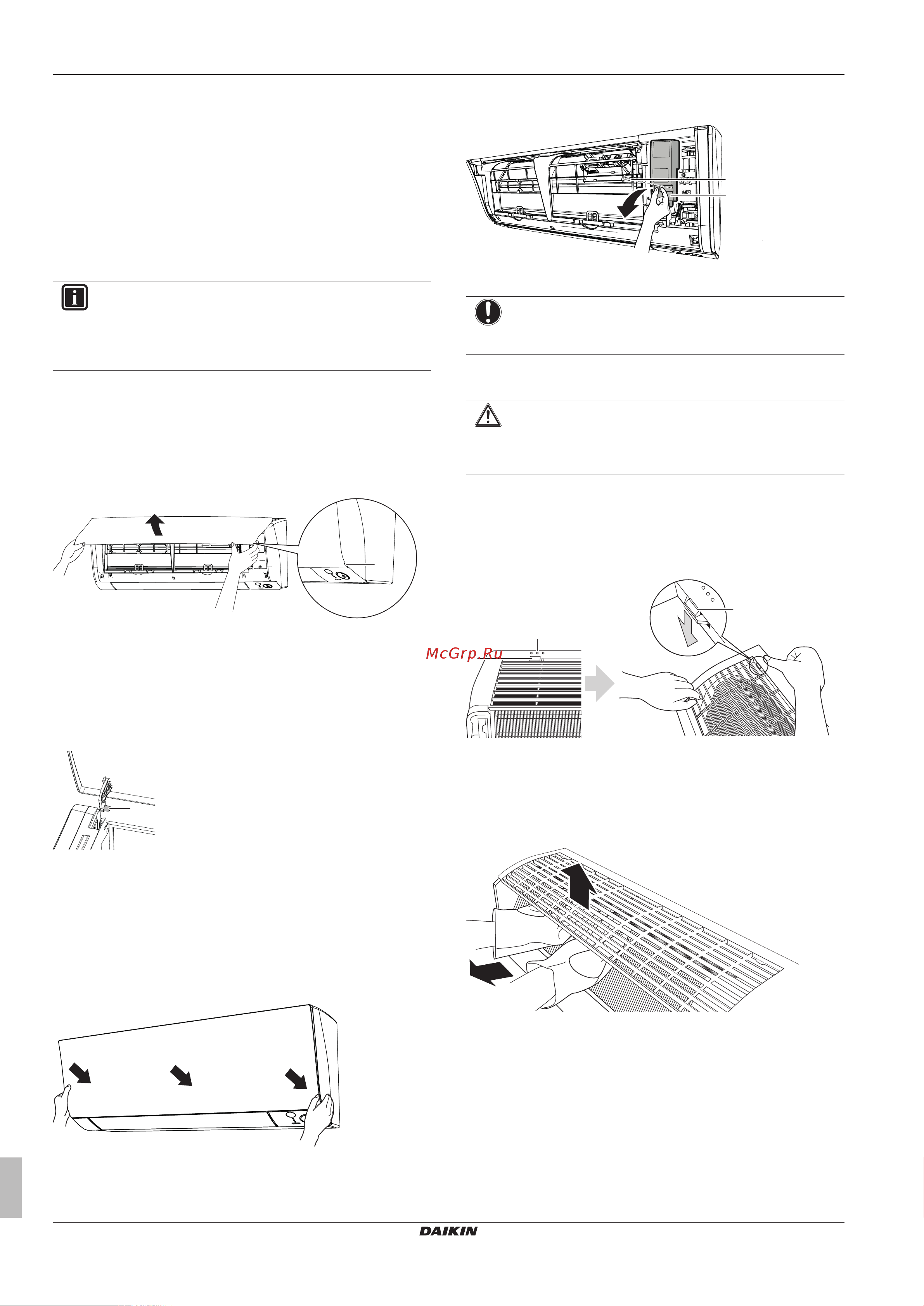

6.2 Открывание внутреннего блока
6.2.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с
обеих сторон.
a
a Выступы панели
2 Снимите лицевую панель, сдвигая ее влево или вправо и
подтягивая к себе.
Результат: Высвобождается стержень лицевой панели с 1
стороны.
3 Таким же образом высвободите стержень лицевой панели с
другой стороны.
a
a Стержень лицевой панели
6.2.2 Как установить лицевую панель на
место
1 Поместите лицевую панель на место. Совместив стержни с
гнездами, вставьте их туда до упора.
2 Не торопясь, закройте лицевую панель, нажимая на нее по
бокам и посередине.
6.2.3 Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a
b
a Винт сервисной крышки
b Сервисная крышка
ПРИМЕЧАНИЕ
При закрывании сервисной крышки момент затяжки НЕ
должен превышать 1,4(±0,2) Н•м.
6.2.4 Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании
системы надевайте средства индивидуальной защиты
(перчатки, очки,…).
1 Уберите лицевую панель, чтобы снять воздушный фильтр.
2 Отверните 2 (класса 15~42) или 3 винта (класса 50~71) на
передней решетке.
3 Нажмите на 3 верхних крючка, помеченных значком с 3
окружностями.
a
b
a
a Верхний крючок
b Значок с 3 окружностями
4 Прежде чем снимать переднюю решетку, рекомендуется
открыть воздушную заслонку.
5 Поддев переднюю решетку обеими руками посередине,
потяните ее на себя, толкая вверх.
1
2
6.2.5 Как установить переднюю решетку на
место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Затяните 2 (класса 15~42) или 3 винта (класса 50~71) на
передней решетке.
3 Установите на место воздушный фильтр и лицевую панель.
