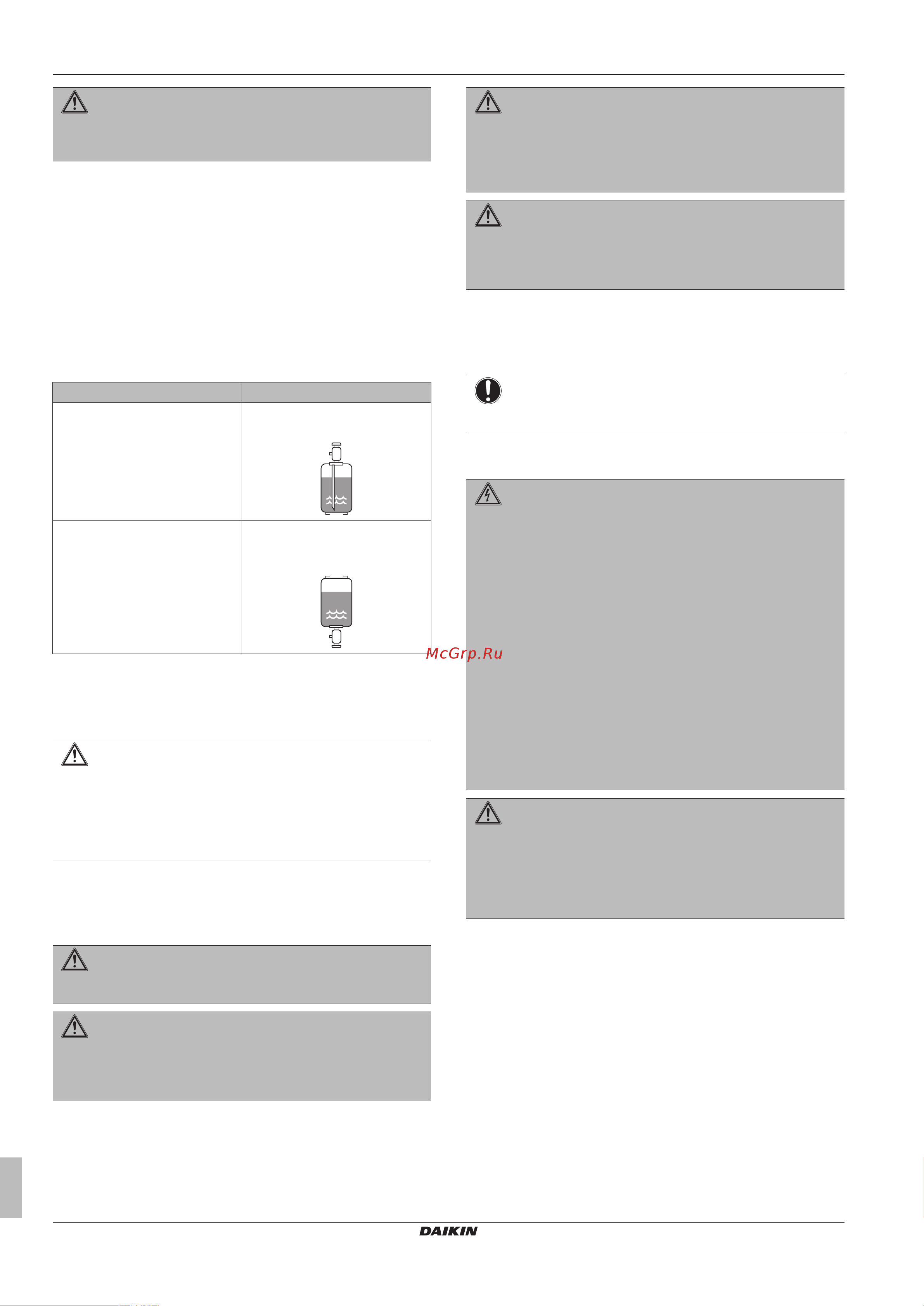

1 Общая техника безопасности
Справочное руководство для монтажника
6
CTXM15+ATXM20~50+FTXM20~71N2V1B
Комнатный кондиционер производства компании Daikin
4P518023-4C – 2018.09
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород.
Хладагент можно заправлять только после выполнения
проверки на утечки и осушки вакуумом.
▪ При необходимости дозаправки смотрите паспортную
табличку на блоке. В табличке указан тип хладагента и
необходимый объем.
▪ Заправка блока хладагентом произведена на заводе, но в
зависимости от размера труб и протяженности трубопровода
некоторые системы необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально
предназначенные для работы с используемым в системе
типом хладагента, чтобы обеспечить сопротивление
давлению и предотвратить попадание в систему посторонних
частиц.
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в
газовой фазе может привести к нарушению нормальной
работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
После завершения или временного прерывания
заправки немедленно перекройте клапан резервуара с
хладагентом. Если клапан сразу же НЕ перекрыть,
заправка может продолжаться под действием
остаточного давления. Возможное следствие:
Недопустимое количество хладагента.
1.2.4 Солевой раствор
Если применимо. Дополнительные сведения см. в инструкции
по монтажу или в руководстве по применению для монтажника.
ПРЕДУПРЕЖДЕНИЕ
Выбранный солевой раствор ДОЛЖЕН
соответствовать действующим нормативам.
ПРЕДУПРЕЖДЕНИЕ
В случае утечки солевого раствора примите
надлежащие меры предосторожности. В случае утечки
солевого раствора немедленно проветрите помещение
и обратитесь к местному дилеру.
ПРЕДУПРЕЖДЕНИЕ
Температура внутри блока может значительно
превышать температуру в помещении, например, она
может достигать 70°C. В случае утечки солевого
раствора горячие компоненты внутри блока могут
создавать опасную ситуацию.
ПРЕДУПРЕЖДЕНИЕ
При использовании и установке оборудования
НЕОБХОДИМО соблюдать правила техники
безопасности и защиты окружающей среды,
определенные в соответствующем законодательстве.
1.2.5 Вода
Если применимо. Дополнительные сведения см. в руководстве
по монтажу или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве
ЕС 98/83EC.
1.2.6 Электрическая система
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Перед снятием крышки
распределительной коробки, перед выполнением
электромонтажных работ или перед касанием
электрических компонентов необходимо
ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание
более чем на 1 минуту и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей
влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой
сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
