6 | Монтаж агрегата
Справочное руководство для монтажника
32
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
a
b
a
b

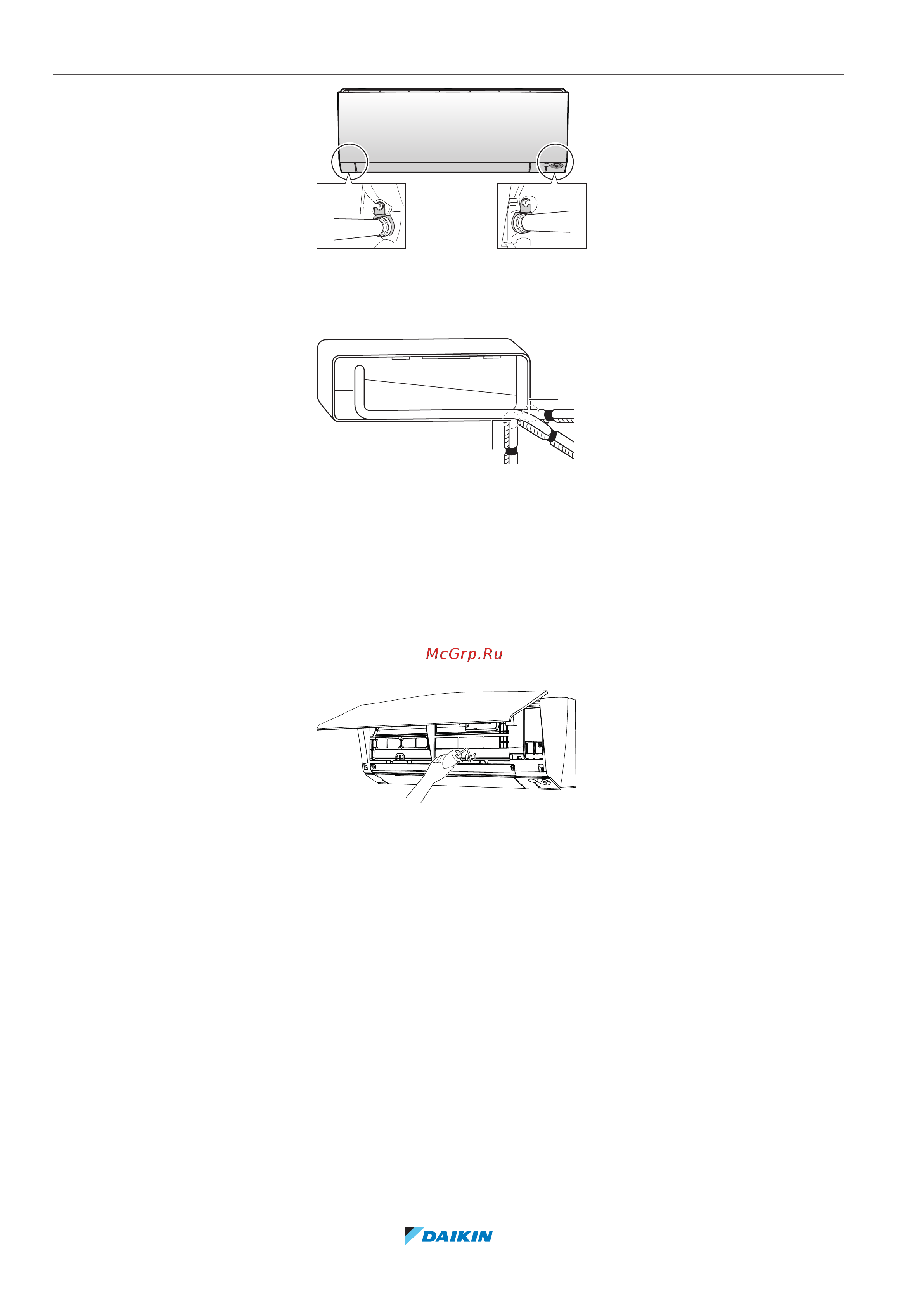

a Крепежный винт для изоляции
b Сливной шланг
4 Прикрепите сливной шланг виниловой липкой лентой к трубкам для
хладагента снизу.
A
B
C
b
a
A Подсоединение трубопровода слева
B Подсоединение трубопровода слева сзади
C Подсоединение трубопровода слева снизу
a При подсоединении трубопровода слева снимите крышку с этого отверстия
b При подсоединении трубопровода слева снизу снимите крышку с этого отверстия
6.4.4 Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1литр воды в сливной поддон, проверьте
его на протечку.
