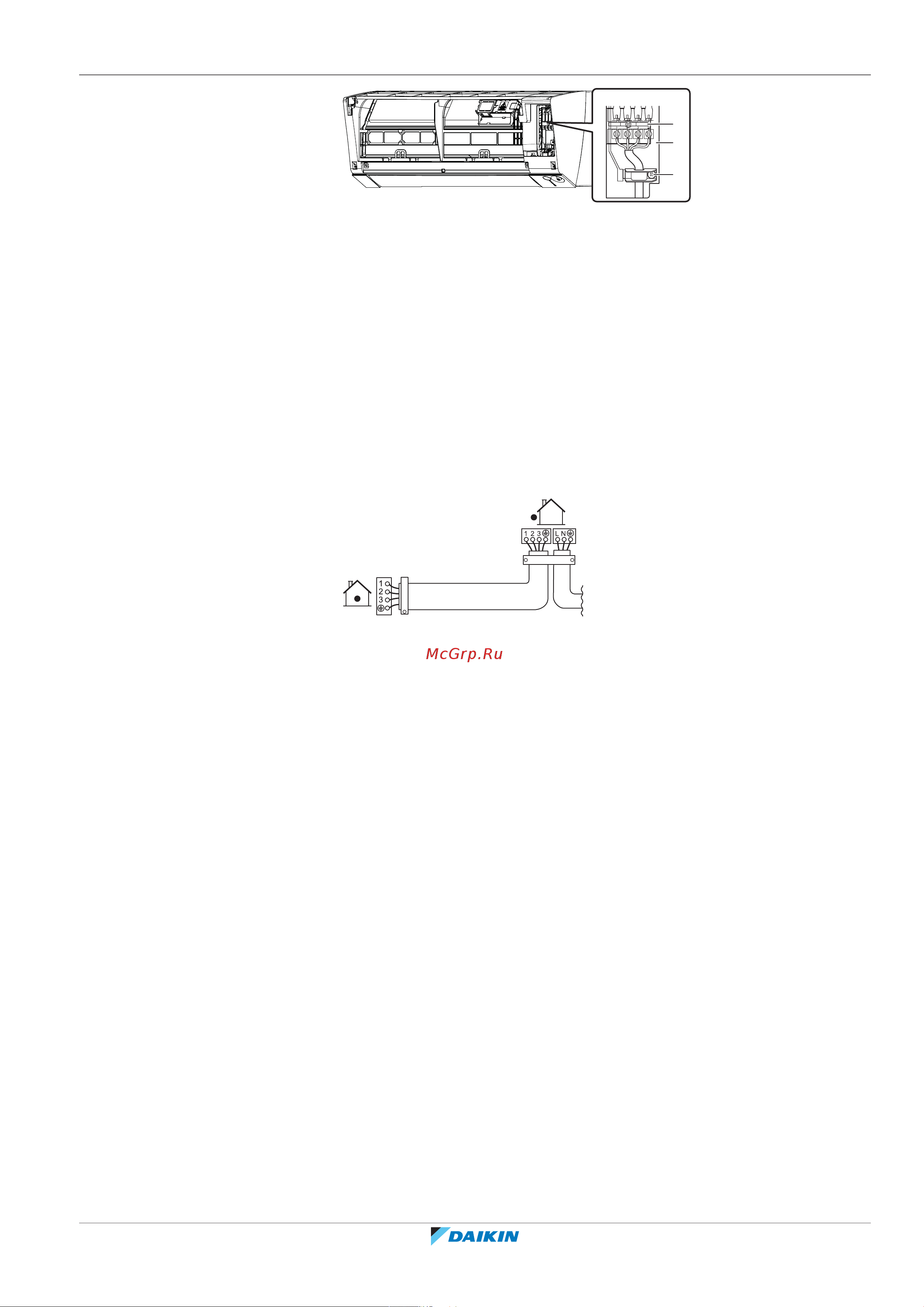

8 | Подключение электрооборудования
Справочное руководство для монтажника
43
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
a
b
c
a Клеммная колодка
b Распределительная коробка
c Кабельная стяжка
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм на клеммных
колодках внутреннего блока. Прочно закрепите провода винтами на
соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их соединения, а затем
закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка крепилась надежно.
Закройте сервисную крышку.
