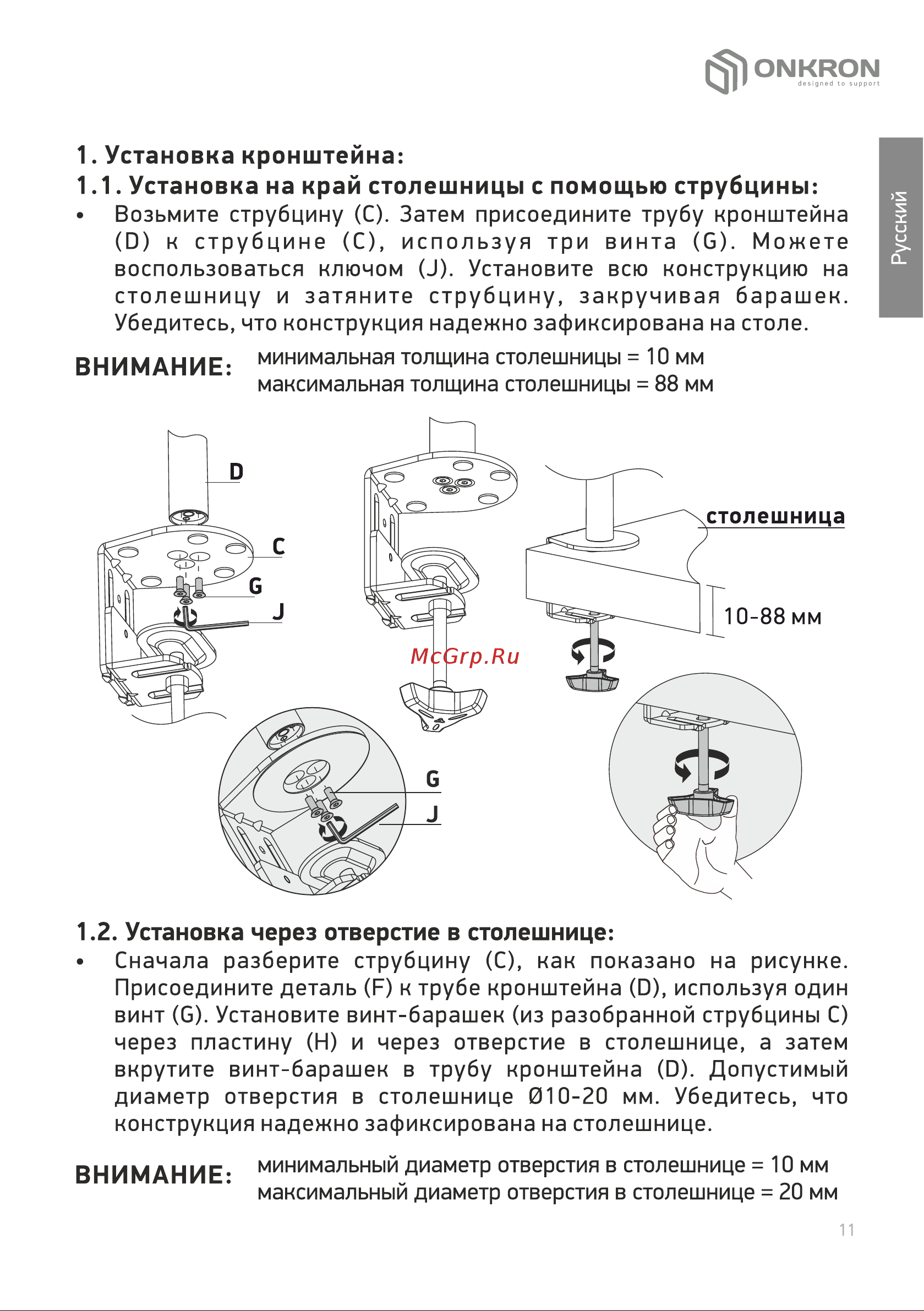

4 1 I г ОМКРОЫ бе дпеи ю иррогс 1 Установка кронштейна 1 1 Установка на край столешницы с помощью струбцины Возьмите струбцину С Затем присоедините трубу кронштейна к струбцине С используя три винта б Можете воспользоваться ключом 3 Установите всю конструкцию на столешницу и затяните струбцину закручивая барашек Убедитесь что конструкция надежно зафиксирована на столе ВНИМАНИЕ минимальная толщина столешницы 10 мм максимальная толщина столешницы 88 мм 1 2 Установка через отверстие в столешнице Сначала разберите струбцину С как показано на рисунке Присоедините деталь Б к трубе кронштейна О используя один винт Б Установите винт барашек из разобранной струбцины С через пластину Н и через отверстие в столешнице а затем вкрутите винт барашек в трубу кронштейна 0 Допустимый диаметр отверстия в столешнице 010 20 мм Убедитесь что конструкция надежно зафиксирована на столешнице ВНИМАНИЕ минимальный диаметр отверстия в столешнице 10 мм максимальный диаметр отверстия в столешнице 20 мм и
