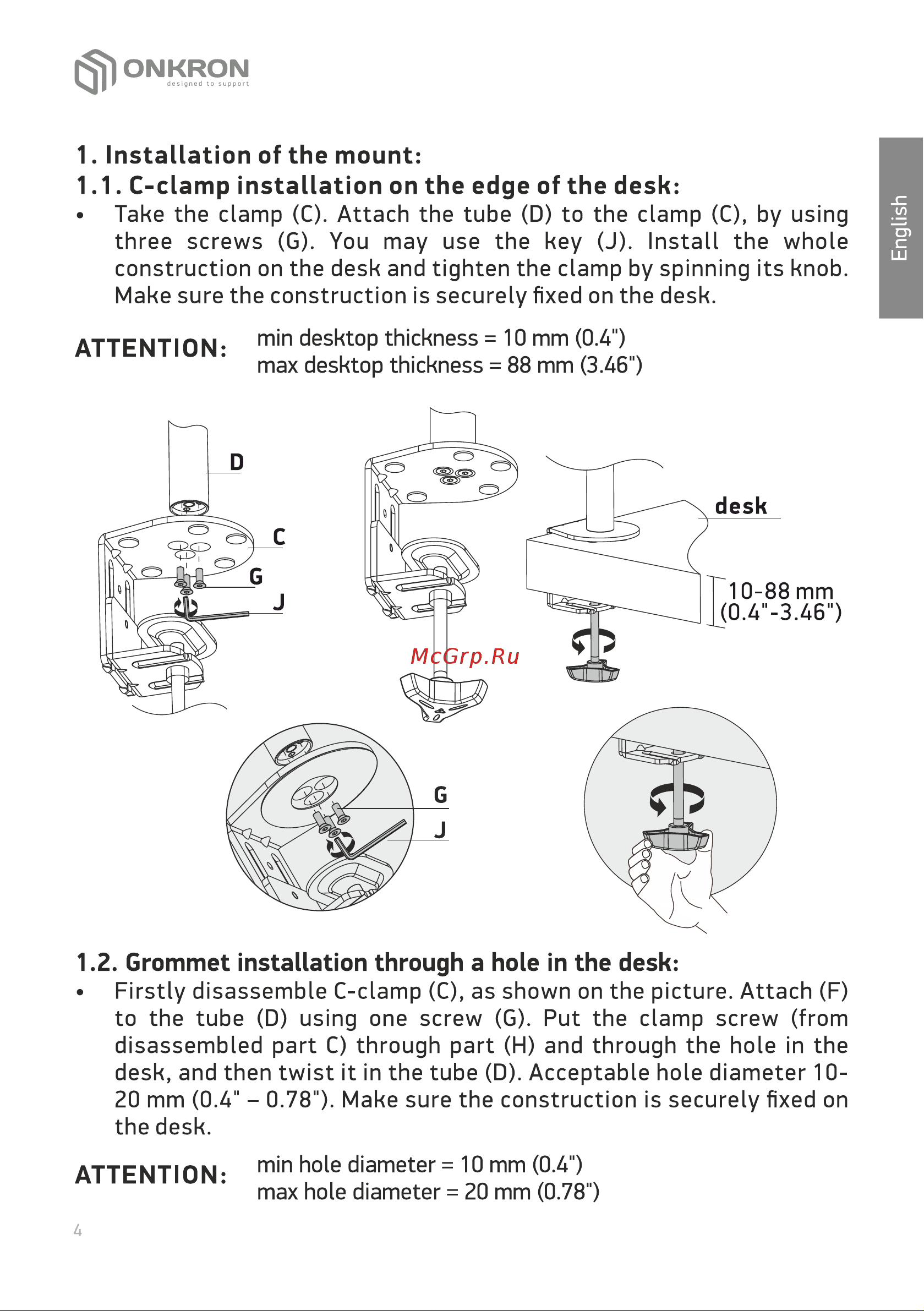

1 Installation of the mount 1 1 C clamp installation on the edge of the desk Take the clamp C Attach the tube D to the clamp C by using three screws G You may use the key J Install the whole construction on the desk and tighten the clamp by spinning its knob Make sure the construction is securely fixed on the desk ATTENTION min desktop thickness 10 mm 0 4 max desktop thickness 88 mm 3 46 1 2 Grommet installation through a hole in the desk Firstly disassemble C clamp C as shown on the picture Attach F to the tube D using one screw G Put the clamp screw from disassembled part C through part H and through the hole in the desk and then twist it in the tube D Acceptable hole diameter IQ20 mm 0 4 0 78 Make sure the construction is securely fixed on the desk ATTENTION 4 min hole diameter 10 mm 0 4 max hole diameter 20 mm 0 78 English Si ONKRON
