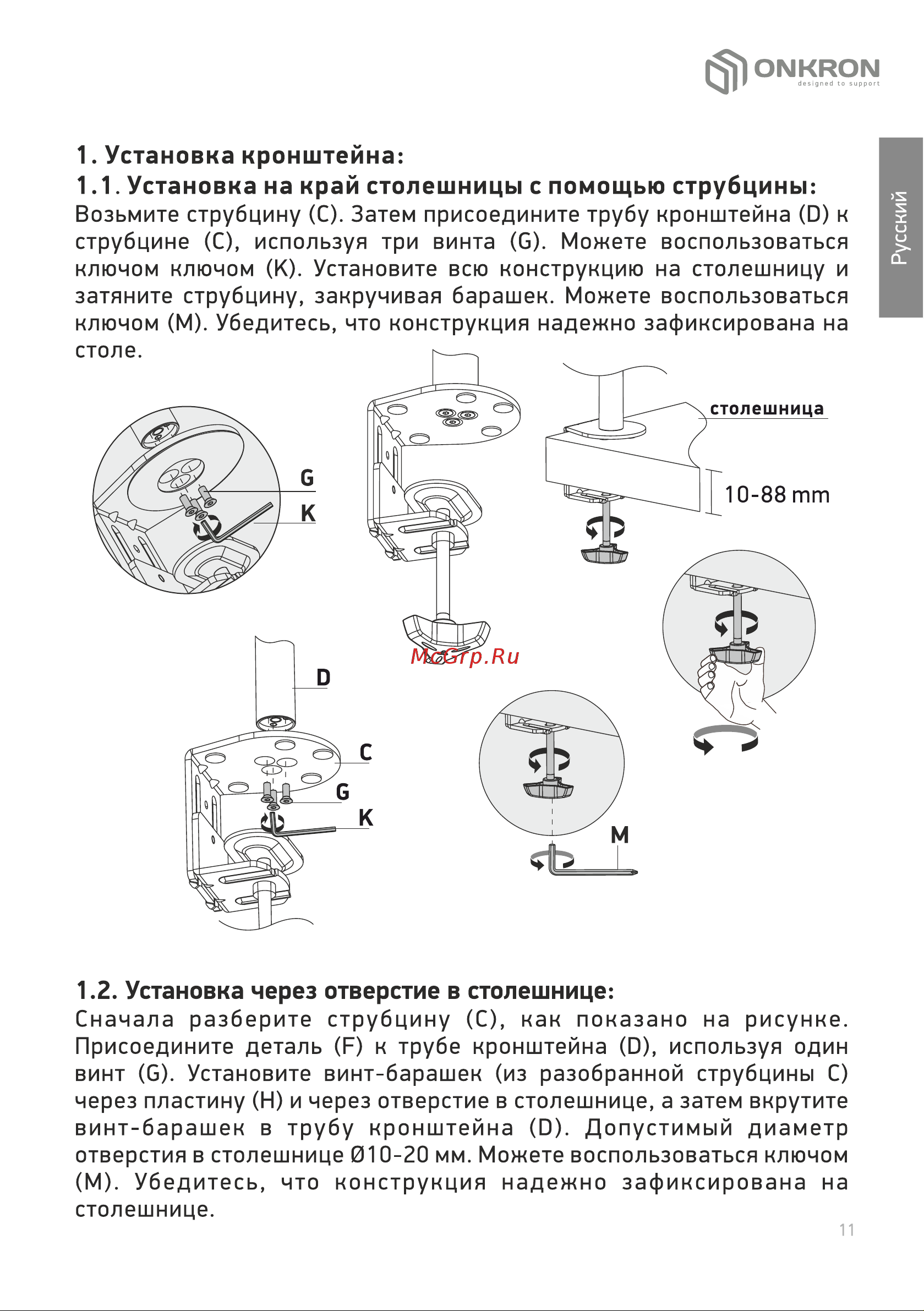

ОМКРОЫ 1 Установка кронштейна 1 1 Установка на край столешницы с помощью струбцины Возьмите струбцину С Затем присоедините трубу кронштейна 0 к струбцине С используя три винта О Можете воспользоваться ключом ключом К Установите всю конструкцию на столешницу и затяните струбцину закручивая барашек Можете воспользоваться ключом М Убедитесь что конструкция надежно зафиксирована на столе г 1 2 Установка через отверстие в столешнице Сначала разберите струбцину С как показано на рисунке Присоедините деталь Р к трубе кронштейна В используя один винт Б Установите винт барашек из разобранной струбцины С через пластину Н и через отверстие в столешнице а затем вкрутите винт барашек в трубу кронштейна Допустимый диаметр отверстия в столешнице 010 20 мм Можете воспользоваться ключом М Убедитесь что конструкция надежно зафиксирована на столешнице и
