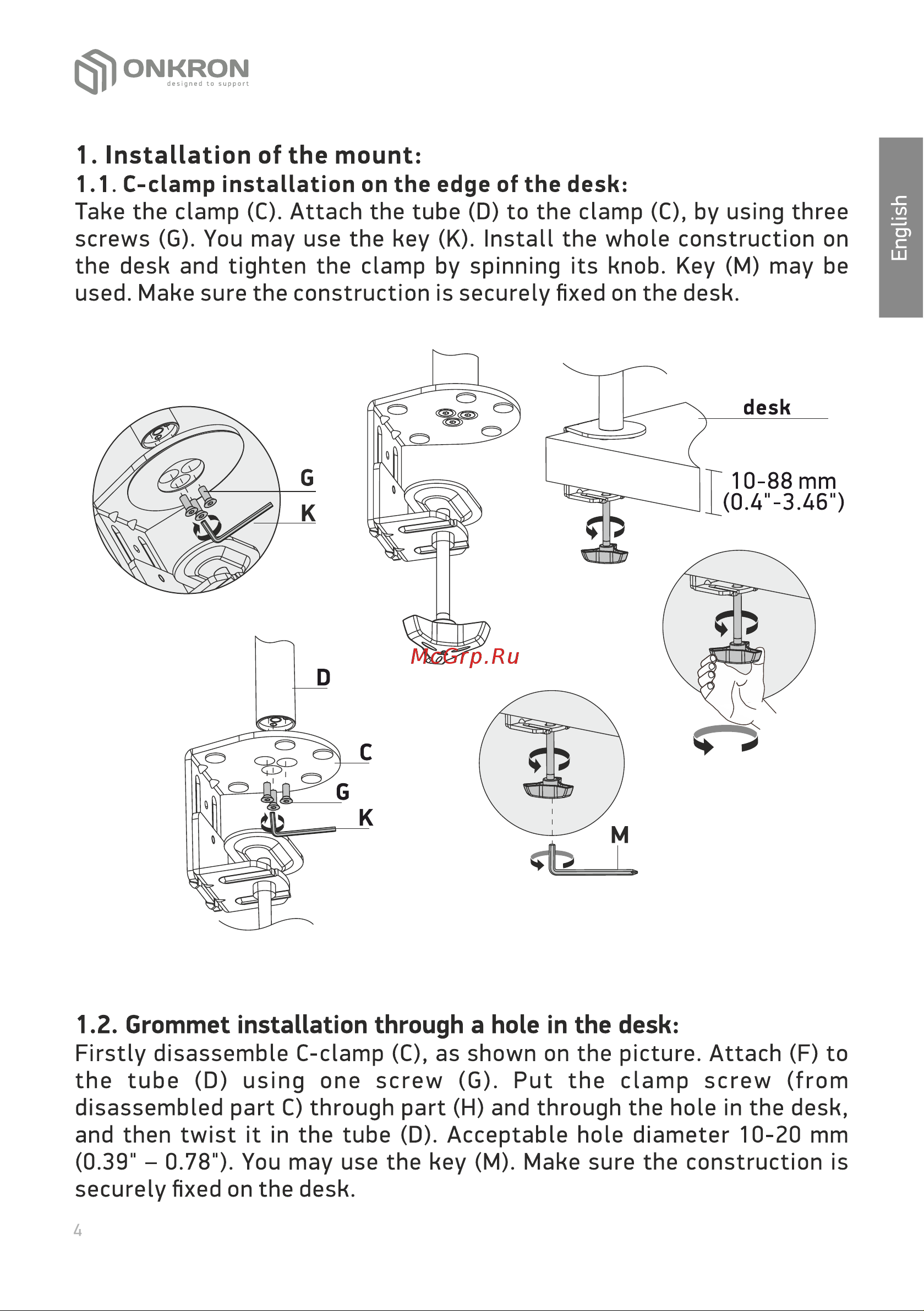

Si ONKRON 1 1 C clamp installation on the edge of the desk Take the clamp C Attach the tube D to the clamp C by using three screws G You may use the key K Install the whole construction on the desk and tighten the clamp by spinning its knob Key M may be used Make sure the construction is securely fixed on the desk 1 2 Grommet installation through a hole in the desk Firstly disassemble C clamp C as shown on the picture Attach F to the tube D using one screw G Put the clamp screw from disassembled part C through part H and through the hole in the desk and then twist it in the tube D Acceptable hole diameter 10 20 mm 0 39 0 78 You may use the key M Make sure the construction is securely fixed on the desk 4 English 1 Installation of the mount
