3 О системе
Руководство по эксплуатации
6
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P520336-11K – 2020.08
a Воздухозаборник
b Выброс воздуха
c Заслонка (горизонтальная створка)
d Жалюзи (вертикальные створки)
e Передняя панель
f Табличка с наименованием модели
g Датчик температуры в помещении
h Приемник сигнала
i Индикатор работы (зеленый)
j Лампа индикации таймера (оранжевая)
k Выключатель внутреннего блока
l Воздушный фильтр
Кнопка ВКЛ/ВЫКЛ
В отсутствие пользовательского интерфейса запускать и
останавливать внутренний блок можно кнопкой включения/
выключения. Когда блок запускается этой кнопкой,
активируются следующие настройки:
▪ рабочий режим = автомат
▪ Заданная температура = 25°C
▪ Воздухоток = автомат
3.2 Информация об интерфейсе
пользователя
▪ Прямые солнечные лучи. Держите интерфейс пользователя
там, где на него НЕ попадают прямые лучи солнца.
▪ Пыль. Пыль, попавшая на передатчик или приемник
сигналов, снижает чувствительность. Вытирайте пыль мягкой
тканью.
▪ Люминесцентное освещение. Установленные в помещении
люминесцентные лампы могут препятствовать передаче и
приему сигналов. В таких случаях обращайтесь к монтажнику
оборудования.
▪ Прочие устройства. Если сигналы, передающиеся с
интерфейса пользователя, влияют на работу других
устройств, уберите эти устройства из помещения или
обратитесь к монтажнику оборудования.
▪ Шторы. Проследите за тем, чтобы шторы и прочие предметы
НЕ препятствовали обмену сигналами между блоком и
интерфейсом пользователя.
ПРИМЕЧАНИЕ
▪ НЕ роняйте интерфейс пользователя.
▪ Ни в коем случае НЕ допускайте намокания
интерфейса пользователя.

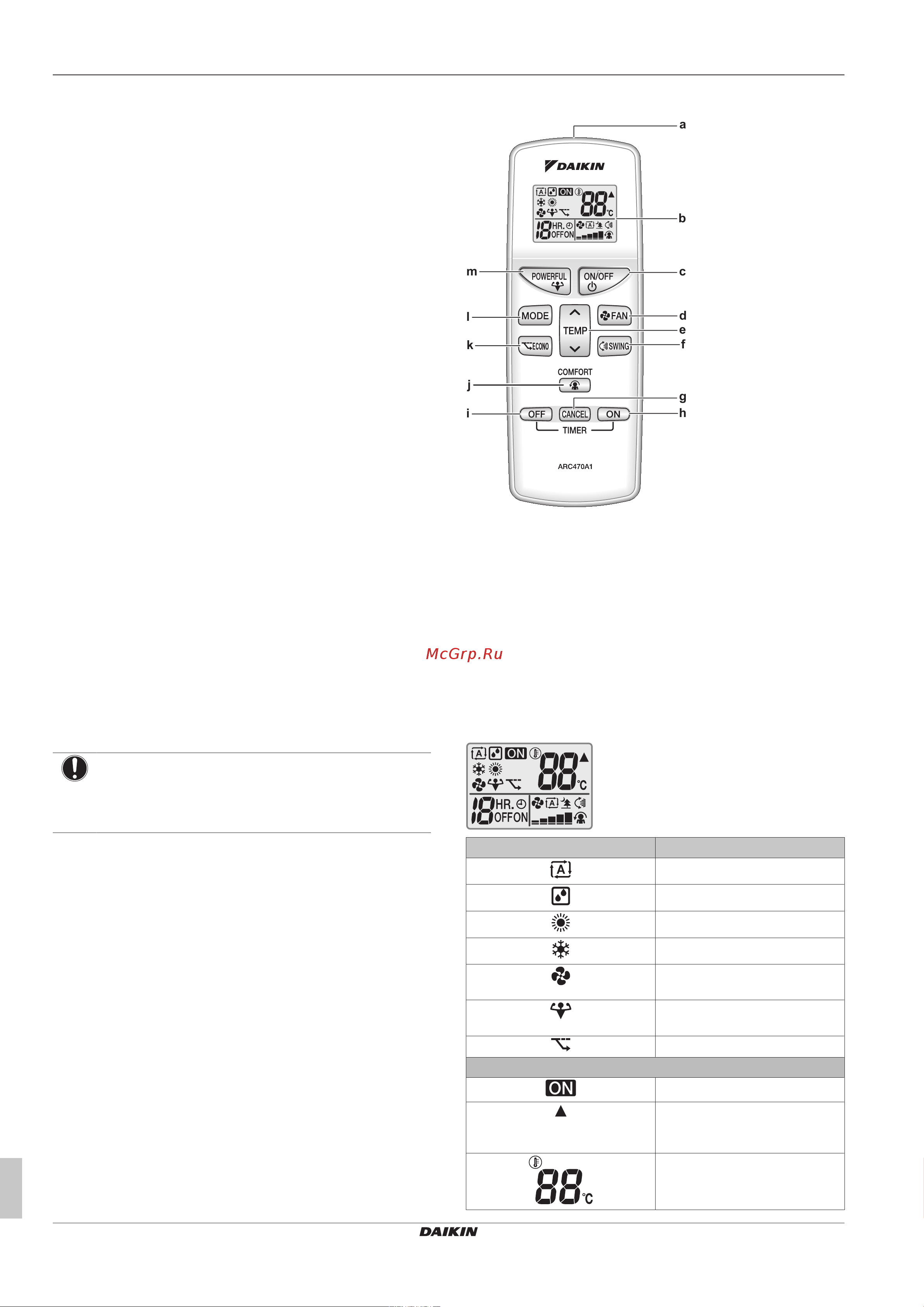

3.2.1 Компоненты: интерфейс пользователя
b
d
c
f
h
e
m
l
k
i
j
a
g
a Передатчик сигналов
b ЖК-дисплей
c Кнопка ВКЛ/ВЫКЛ
d Кнопка настройки вентиляции
e Кнопки регулировки температуры
f Кнопка регулировки положения воздушной заслонки
g Кнопка отмены отсчета времени по таймеру
h Кнопка включения по таймеру
i Кнопка выключения по таймеру
j Кнопка включения комфортного обдува
k Кнопка включения экономичного режима
l Переключатель режимов
m Кнопка включения режима повышенной мощности
3.2.2 Состояние: ЖКД интерфейса
пользователя
Значок Описание
рабочий режим = автомат
рабочий режим = сушка
рабочий режим = обогрев
рабочий режим = охлаждение
рабочий режим = только
вентиляция
Включен режим повышенной
мощности
Включен экономичный режим
Идет работа
На внутренний блок поступает
сигнал с интерфейса
пользователя
Активная настройка
температуры
