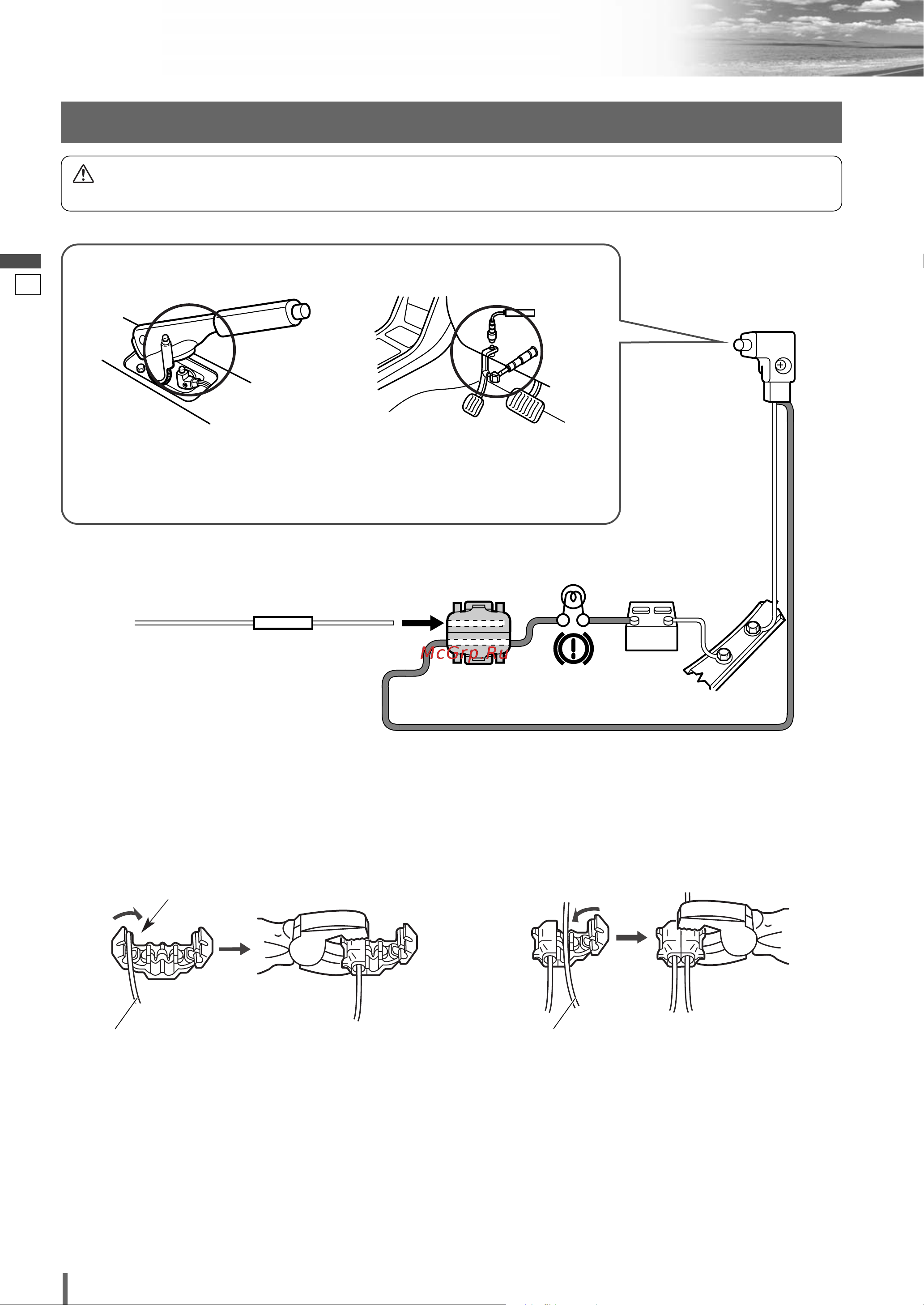

Электрические соединения продолжение Русский Подсоединение соединительного провода ручного стояночного тормоза ЛВнимание Для безопасности надо обязательно поручить операцию по подсоединению ближайшему монтажнику профессионалу Ручной тормоз Ножной тормоз Положение переключателя ручного стояночного тормоза варьируется в зависимости от модели автомобиля За подробной информацией о положении переключателя ручного стояночного тормоза Вашего автомобиля следует обращаться к дилеру _______________________________ ____________________________________________ __ ____________________________________________ Соединительный провод ручного стояночного тормоза Светло зеленый При включении ручного стояночного тормоза его рычагом прибор заземляется на массу шасси О Устанавливают соединительный зажим на конец Соединительный зажим подсоединяется к боковому соединительного провода ручного стояночного проводу питания рычага ручного стояночного тормоза тормоза Соединительный провод ручного стояночного тормоза Светло зеленый 42 ICQ VW100W Боковой провод питания
