2
GUARD RF-344 Руководство пользователя
Система автомобильной охранной сигнализации GUARD RF-344 (далее – система
RF-344) оповестит Вас о вторжении или попытке вторжения, а также заблокирует
работу двигателя при попытке несанкционированного использования автомобиля.
При вторжении или попытке вторжения включаются световые и звуковые сигналы
тревоги или предупреждения. При подключении к системе автопейджера (в
комплект поставки не входит) на него также будут поступать сигналы тревоги и
предупреждения.
Управление работой системы осуществляется дистанционно с помощью
четырехкнопочного радиобрелока (далее – брелока). Радиоканал брелока
защищен от сканирования и перехвата кода использованием запатентованного
алгоритма динамического кодирования KeeLoQ® (Microchip, США). Система
обеспечивает дистанционный запуск двигателя по команде брелока. Система
обеспечивает автоматический запуск двигателя.
При подключении к системе дополнительного оборудования – информационно-
охранной системы серии Reef GSM (в комплект поставки не входит) – системой
можно управлять, получать сигналы тревоги и предупреждения, осуществлять
дистанционный запуск двигателя с помощью сотового телефона.
Изменение настроек системы, ввод секретного кода и некоторые другие операции
выполняются с помощью кнопки VALET.
Двухцветный светодиодный индикатор системы (далее – индикатор) покажет Вам,
в каком режиме находится система.

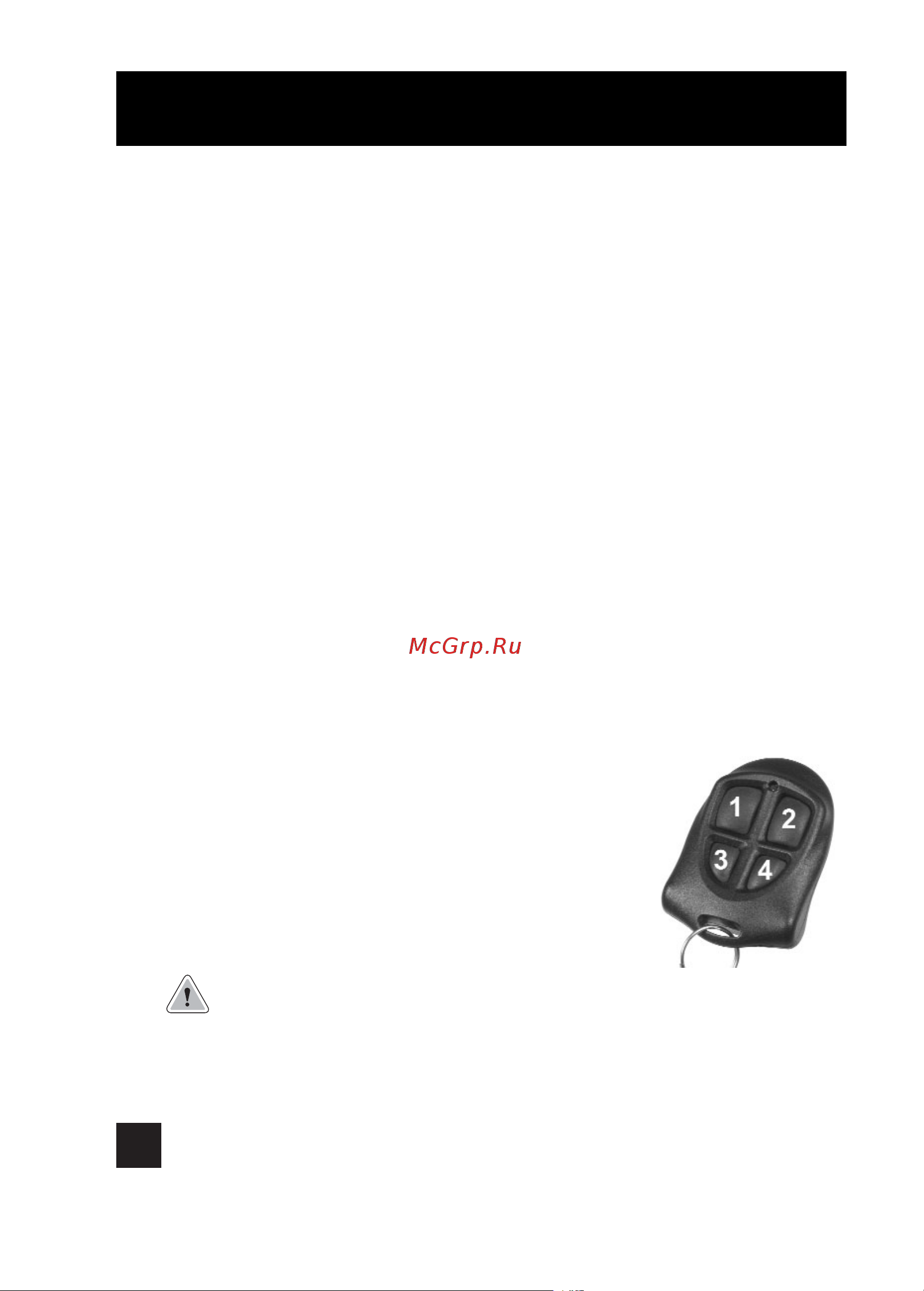

Брелок
Управление работой системы осуществляется по
командам четырехкнопочного радиобрелока. Дальность
действия брелока порядка 30 м. При уменьшении
дальности действия проверьте напряжение батареи в
брелоке и при необходимости замените ее (см. раздел
"Замена батареи в брелоке").
В случае утери брелоков или их выхода из строя
управлять работой системы можно посредством ввода
секретного кода (см. раздел "Управление работой
системы по секретному коду").
При утере брелока удалите его код из памяти
системы, (см. раздел Уровни программиро
вания. Подуровни 1.1 – 1.4, стр 24).
Назначение и основные возможности системы
