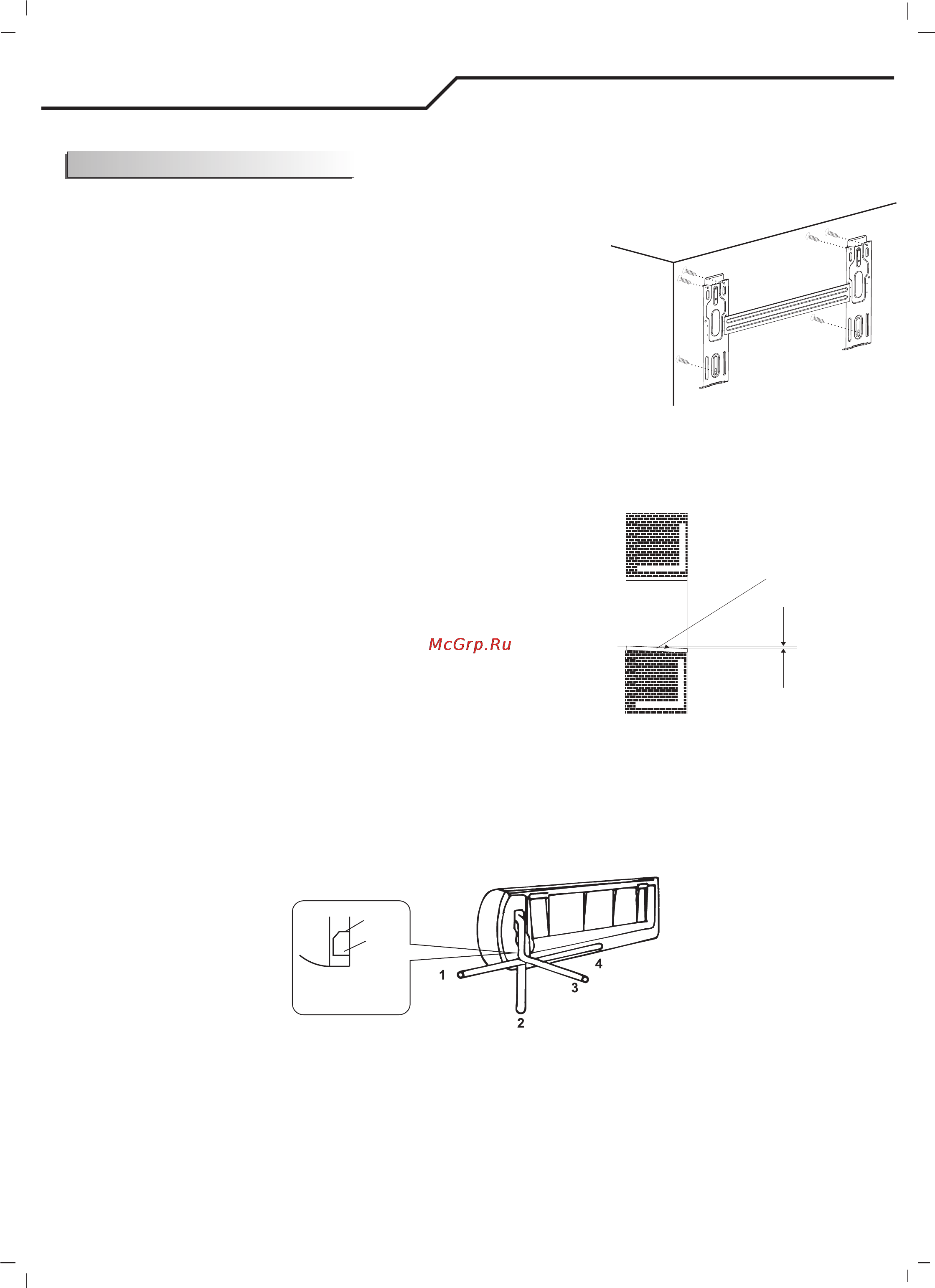

![Shivaki SSH-P094DC/SRH-P094DC [18/25] Инструкция по установке](/views2/1077100/page18/bg12.png)
— 18 —
Инструкция по установке
Установка внутреннего блока
1. Установка крепежной пластины
Подберите место для установки монтажной панели в соответствии с •
размещением наружного блока и направления трубопроводов.
Держите монтажную пластину горизонтально с горизонтальной линейкой•
или рулеткой.
Просверлите отверстия от 32 мм в глубину на стене, для крепления пластины.•
Вставьте дюбеля в отверстия, закрепите панель саморезами.•
Проверьте, хорошо ли закреплена монтажная пластина. Затем просверлите•
отверстия для прокладки трубопроводов.
Внимание:
Форма вашей монтажной пластины может отличаться от приведенной выше, но способ установки аналогичен.•
Шесть отверстий на монтажной пластине используются для фиксации монтажной пластины, как показано на рисунке выше.•
2. Просверлить отверстие для трубопроводов
Подберите положение отверстия для прокладки трубопроводов•
в зависимости от места монтажной пластины.
Просверлите отверстие в стене. Отверстие должно быть наклонено•
немного вниз в направлении улицы.
Установить втулки через отверстие в стене, чтобы сохранить стены•
аккуратными и чистыми.
3. Внутренний блок: монтаж трубопроводов
Проложите трубопровод (жидкие и газовые трубы) и кабель через отверстие в стене снаружи или проложите их•
изнутри, после подключения трубопроводов и кабелей совершается полное подключение к наружному блоку.
Определите, какую заглушку на внутреннем блоке необходимо вырезать в зависимости от положения блока и труб•
(как показано ниже).
Внимание:
При установке трубы на направлениях 1,2 или 4, необходимо отрезать соответствующие заглушки внутреннего блока.•
После подключения трубопроводов, установить сливной шланг. Затем подключите шнуры питания. После•
подключения, скрепите изоляционными материалами трубы, провода и сливной шланг вместе.
Саморезы
Внутри
Снаружи
Установить втулки
в отверстие в стене
Наклон
вниз 5 мм
Монтажная панель
жёлоб
заглушка
Отрежьте заглушку
по жёлобу 4
