Установка спутникового иммобилайзера в автомобиль

перемычка X10 - тип аварийного источника

разъём

X4 - подключение сигнального светодиода

1-2

2-3

- установлен аккумулятор, производится подзарядка

- установлена батарея, подзарядка не производится

разъёмы X7, Х8 - фоторегистраторы MS-NC485TCM

перемычка

X9 - сброс в заводские настройки*

* Для получения подробной информации обратитесь в службу

технической поддержки.

Устанавливать MS-PGSM Спутник рекомендуется в пределах

салона автомобиля вдали от нагревающихся или подвижных

элементов.

Не рекомендуется крепить блок основанием вверх.

Допустимо крепление на металлическую основу. Ближе 10

см от крышки блока не должно быть металлических экрани

рующих поверхностей

При установке сигнального светодиода желательно обеспе

чить к нему доступ.

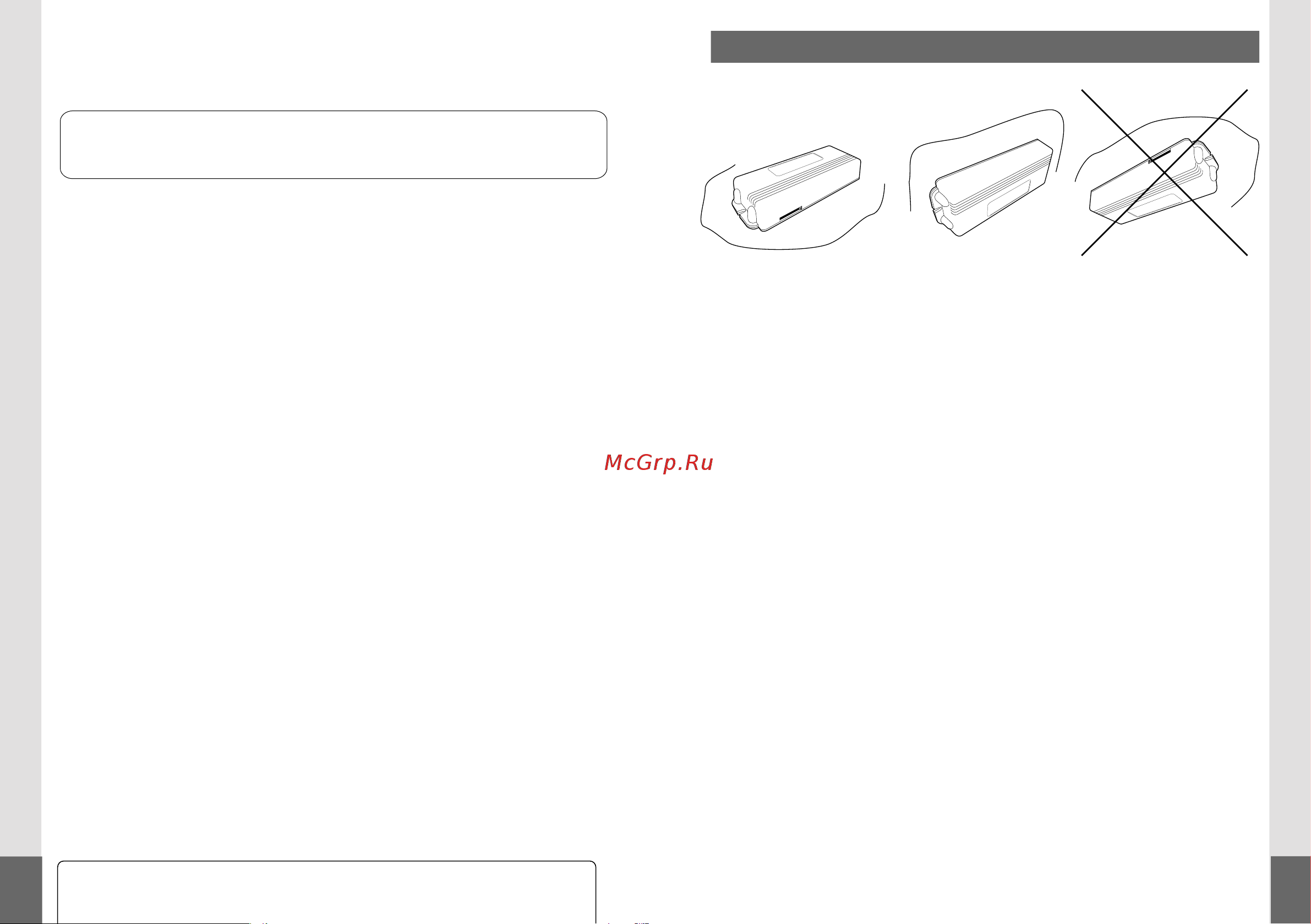

Крепление основного блока

металл

предпочтительно допустимо нежелательно
