Инструкция по монтажу
7
E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011

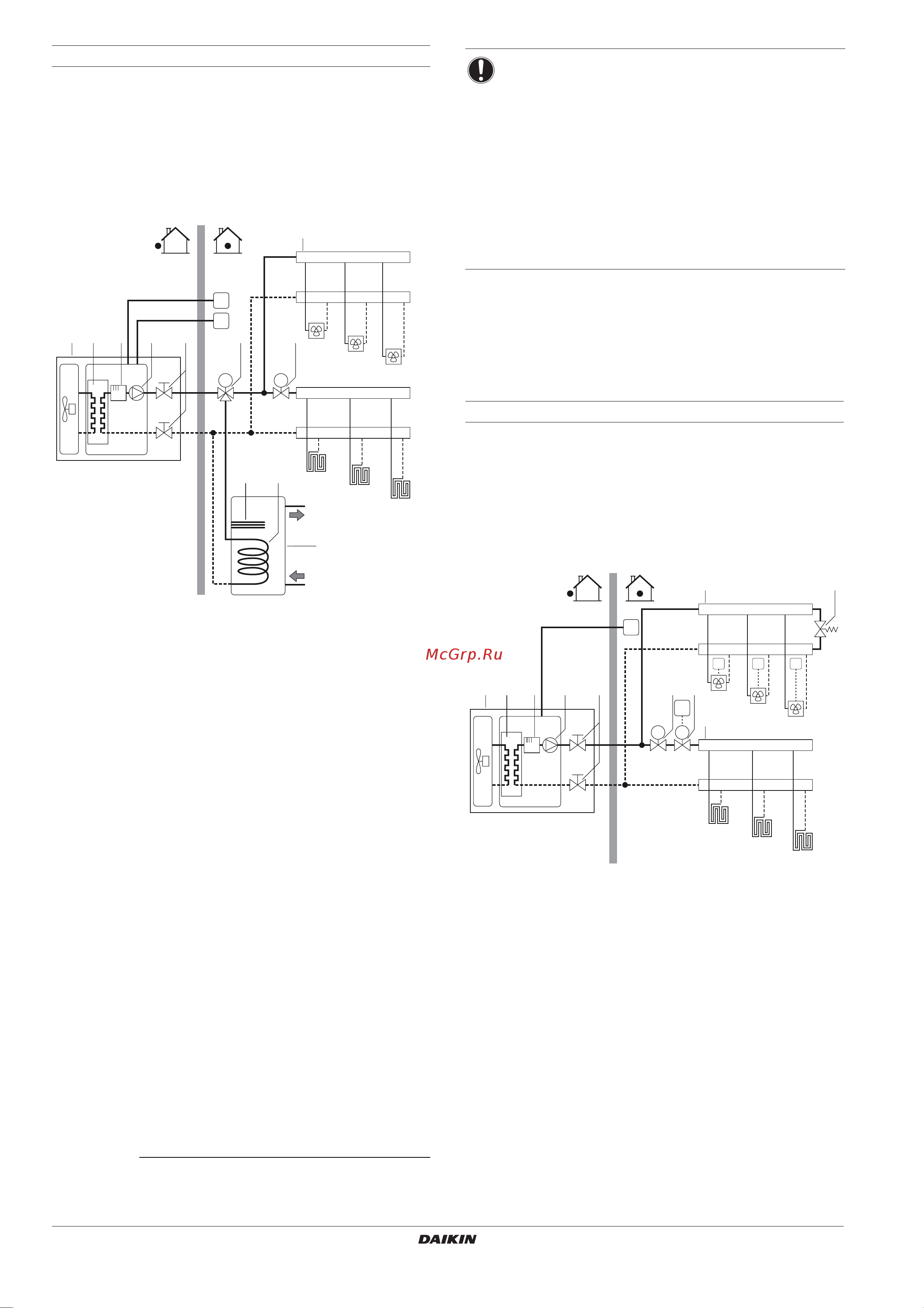

Применение 3
Применение для обогрева и охлаждения помещений
с подключением к внутреннему агрегату комнатного
термостата, пригодного для переключения с охлаждения
на обогрев и обратно. Обогрев обеспечивается посредством
фанкойлов и контуров подогрева полов. Охлаждение
обеспечивается только посредством фанкойлов.
Вода бытового потребления поступает из соответствующего
резервуара, подсоединенного к агрегату.
1 Агрегат
2 Теплообменник
3 Резервный нагреватель
(1)
4 Насос
5 Запорный клапан
6 Коллектор (приобретается по месту установки)
7 3-ходовой клапан с электроприводом (входит
в комплектацию резервуара для горячей воды
бытового потребления)
8 Вспомогательный нагреватель
(2)
9 Змеевик теплообменника
10 Резервуар горячей воды для бытового потребления
11 2-ходовой клапан с электроприводом (приобретается
по месту установки)
FCU1...3 Блок фанкойла (приобретается по месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T Комнатный термостат с переключателем обогрева/
охлаждения (дополнительное оборудование)
UI Интерфейс пользователя
Работа насоса и обогрев/охлаждение помещений
В зависимости от времени года заказчик выбирает на
комнатном термостате (T) режим охлаждения или обогрева.
Этот выбор невозможно сделать через интерфейс
пользователя.
Когда комнатный термостат (T) посылает запрос на
охлаждение/обогрев, насос начинает работать, и агрегат (1)
переключается, соответственно, в режим охлаждения или
обогрева. Агрегат (1) начинает работать на обеспечение
заданной температуры холодной или горячей воды на выходе.
В режиме охлаждения 2-ходовой клапан (11) закрывается во
избежание проникновения холодной воды в контуры подогрева
полов (FHL).
Переключение системы с нагрева на охлаждение и наоборот
осуществляется только комнатным термостатом, а не через
пользовательский интерфейс на агрегате.
Нагрев воды бытового потребления
О нагреве воды бытового потребления рассказывается
в разделе "Применение 2" на странице 5.
Применение 4
Применение для охлаждения и обогрева помещений без
подключения комнатного термостата к внутреннему
агрегату, но с контролем подогрева полов только комнатным
термостатом (настроенным только на обогрев) и с контролем
фанкойлов термостатом охлаждения и обогрева (настроенным
на охлаждение и обогрев). Обогрев обеспечивается
посредством фанкойлов и контуров подогрева полов.
Охлаждение обеспечивается только посредством фанкойлов.
1 Агрегат
2 Теплообменник
3 Резервный нагреватель
4 Насос
5 Запорный клапан
6 Коллектор (приобретается по месту установки)
7 Обходной клапан (приобретается по месту установки)
8 2-ходовой клапан с электроприводом для отключения
контуров подогрева полов во время работы на
охлаждение (приобретается по месту установки)
9 2-ходовой клапан с электроприводом для приведения
в действие комнатного термостата (приобретается по
месту установки)
FCU1...3 Блок фанкойла с термостатом (приобретается по
месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T Термостат обогрева помещения (дополнительное
оборудование)
T4...6 Отдельный комнатный термостат для помещений,
обогреваемых/охлаждаемых фанкойлами
(дополнительное оборудование)
UI Интерфейс пользователя
(1) Для резервуара без электрического вспомогательного нагревателя
(EKHTS) резервный нагреватель будет использоваться в режиме
нагрева воды для бытового потребления.
(2) Применяется только для резервуара с встроенным электрическим
вспомогательным нагревателем (EKHW*).
FHL1
FHL2
FHL3
542 31
M
10
7 11
98
M
FCU1
FCU2
FCU3
6
T
UI
ПРИМЕЧАНИЕ
Проследите за тем, чтобы проводка термостата
была правильно подсоединена к клеммам
(см. "Подсоединение кабеля термостата" на
странице 29), и чтобы DIP-переключатели были
сконфигурированы правильно (см.
"10.2. Конфигурация комнатного термостата"
на странице 33).
Проводка 2-ходового клапана (11) различна для
NC (нормально закрытого) и NO (нормально
открытого) клапан! Проследите за тем, чтобы
проводка была подсоединена к клеммам
в соответствии с электрической схемой.
FHL1
FHL2
FHL3
T
7
T4 T5 T6
542 31 9
M
8
M
FCU1
FCU2
FCU3
6
6
UI
