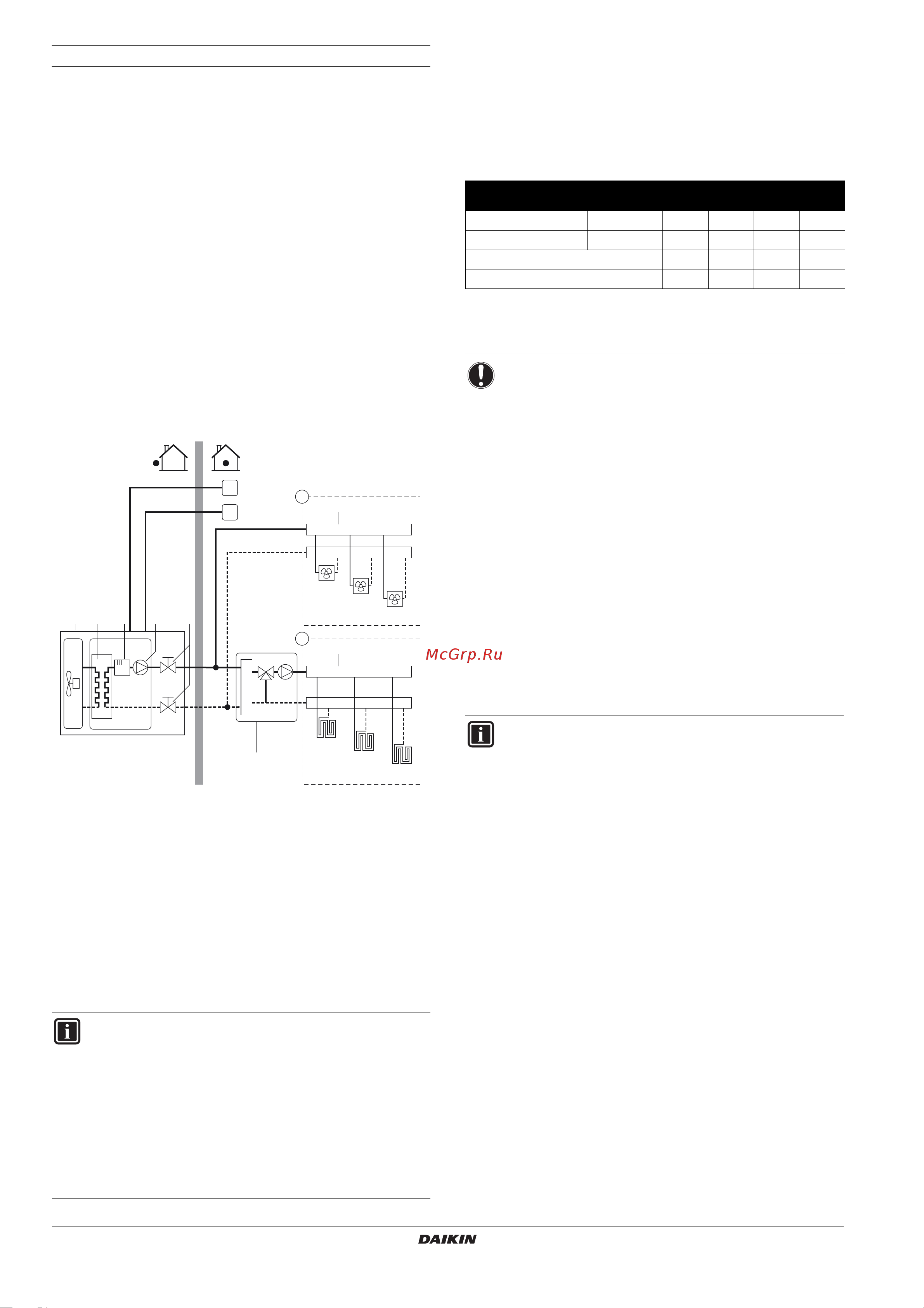

![Daikin EDHQ016BB6W1 [14/68] Применение 6](/views2/1770889/page14/bge.png)
Инструкция по монтажу
11
E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011
Применение 6
Обогрев помещения посредством фанкойлов и контуров
подогрева полов под управлением комнатного термостата.
Рабочая температура воды в контурах подогрева полов
и фанкойлах не одинакова.
В режиме обогрева температура воды в контурах подогрева
полов ниже, чем в фанкойлах. Два разных значения заданной
температуры достигаются путем установки смесительной
станции, обеспечивающей нужную температуру воды
в контурах подогрева полов. Фанкойлы подсоединяются
непосредственно к водяному контуру агрегата и к контурам
подогрева полов за смесительной станцией. Агрегат не
управляет работой смесительной станции.
Ответственность за проектирование и эксплуатацию контура
циркуляции воды, монтируемого по месту установки, несут
специалисты по монтажу.
Компания Daikin лишь предоставляет функцию контроля
двойного температурного режима. Указанная функция
позволяет задать два разных значения температуры. Можно
активировать любое из этих значений в зависимости от нужной
температуры воды (для контуров подогрева полов и (или)
фанкойлов).
1 Агрегат
2 Теплообменник
3 Резервный нагреватель
4 Насос
5 Запорный клапан
6 Коллектор зоны А (приобретается по месту установки)
7 Коллектор зоны В (приобретается по месту установки)
8 Смесительная станция (приобретается по месту
установки)
T1 Комнатный термостат зоны A (дополнительное
оборудование)
T2 Комнатный термостат зоны В (дополнительное
оборудование)
FCU1...3 Фанкойл (дополнительное оборудование)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
Работа насоса и обогрев помещений
Когда к агрегату подключен комнатный термостат,
обслуживающий контур подогрева полов (T1) и фанкойлы (T2),
насос (4) включается по запросу на обогрев, поступающему с T1
и/или T2. Агрегат начинает работать на обеспечение заданной
температуры воды на выходе. Заданная температура воды на
выходе зависит от комнатного термостата, с которого поступил
запрос на обогрев.
Когда температура в обеих зонах помещения поднимается выше
значения, заданного для термостата, агрегат и насос
выключаются.
ИНФОРМАЦИЯ
■ Преимущество двойного температурного режима
состоит в том, что тепловой насос работает
(способен работать) на минимально необходимый
нагрев воды, если она требуется лишь для
подогрева полов. Когда же работают фанкойлы,
температура воды повышается.
Та к ой режим способствует росту
производительности теплового насоса.
■ Гидравлический баланс крайне важен. (агрегат –
смесительная станция - FCU1...3)
FHL1
FHL2
FHL3
T1
T2
FCU1
FCU2
FCU3
8
7
6
B
A
542 31
Заданное
значение
Местная
настройка
Состояние термостата
Зона A Первое UI ВКЛ ВЫКЛ ВКЛ ВЫКЛ
Зона B Второе [7-03] ВЫКЛ ВКЛ ВКЛ ВЫКЛ
Температура воды на выходе UI [7-03] [7-03] —
Режим работы насоса ВКЛ ВКЛ ВКЛ ВЫКЛ
ПРИМЕЧАНИЕ
■ Обеспечьте правильное подключение проводки
термостата к клеммам (см. "5. Обзор агрегата"
на странице 12).
■ Обеспечьте правильную конфигурацию местных
настроек [7-02], [7-03] и [7-04]. См. раздел
"Управление двухтемпературным режимом" на
странице 45.
■ Обеспечьте правильную конфигурацию
DIP-переключателя SS2-3 на плате
распределительной коробки. См. раздел
"10.2. Конфигурация комнатного термостата"
на странице 33.
■ Специалисты по монтажу обязаны предотвратить
нежелательные ситуации (поступление в контуры
подогрева полов слишком горячей воды и т.п.).
■ Имейте в виду, что фактическая температура
воды в контурах подогрева полов зависит от
режима работы и настройки параметров
смесительной станции.
ИНФОРМАЦИЯ
■ Подача сигналов запроса на обогрев помещения
может быть реализована двумя способами
(на выбор специалиста по монтажу):
- сигнал включения/выключения по
температуре (с комнатного термостата);
- сигнал состояния (активно/не активно) со
смесительной станции.
■ В ассортимент продукции компании Daikin
смесительные станции не входят. Функция контроля
двухтемпературного режима лишь позволяет
задать два разных значения температуры.
■ Если в обогреве нуждается лишь зона A, то в зону
B подается вода с первым заданным значением
температуры.
Это позволяет избежать нежелательного нагрева
зоны B.
■ Если в обогреве нуждается лишь зона В, то на
смесительную станцию подается вода со вторым
заданным значением температуры.
В зависимости от настройки смесительной станции
на контур подогрева полов может подаваться вода,
температура которой соответствует значению,
заданному для смесительной станции.
■ При этом типе применения параметры обогрева
или охлаждения задаются только через
интерфейс пользователя. Подробности см.
в разделе "Управление двухтемпературным
режимом" на странице 45.
