E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011
Инструкция по монтажу
16

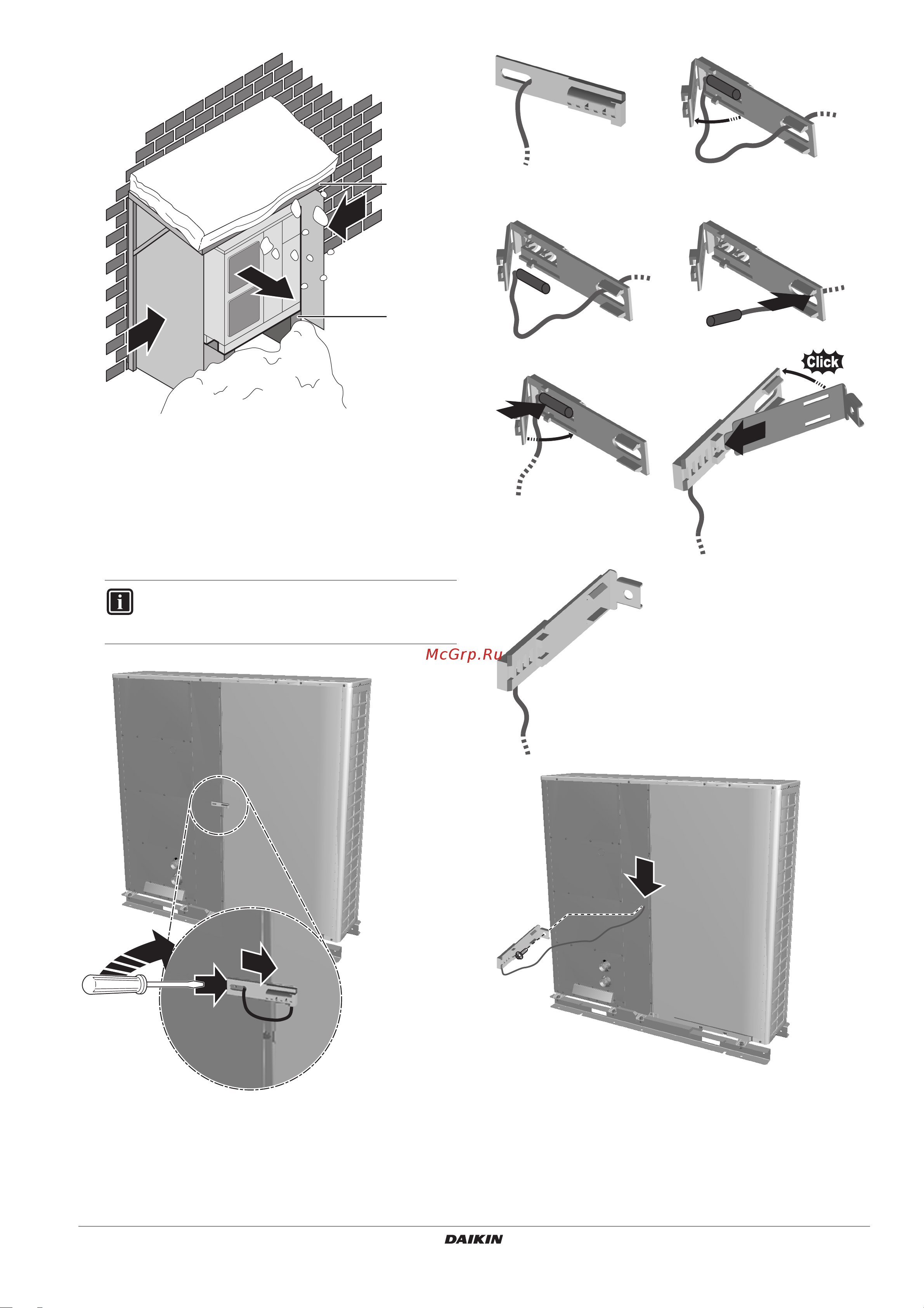

1 Сделайте большой козырек.
2 Сделайте подставку. Установите блок на достаточной
высоте над поверхностью земли, чтобы
предотвратить его засыпание снегом.
3 Сильный ветер
4 Нагнетаемый воздух
■ Только для агрегатов E(D/B)L. Выполните процедуру, как
указано ниже, для изменения положения термистора (R1T).
Приспособление для термистора поставляется в пакете
с принадлежностями.
ИНФОРМАЦИЯ
Пластина для крепления резервного термистора
поставляется в пакете с принадлежностями.
3
3
4
1
2
2
1
3
4
5
6
8
7
9
10
11
