´¹½¾¼¿¶Â´Ë»º¿½¾¬¹º®¶±

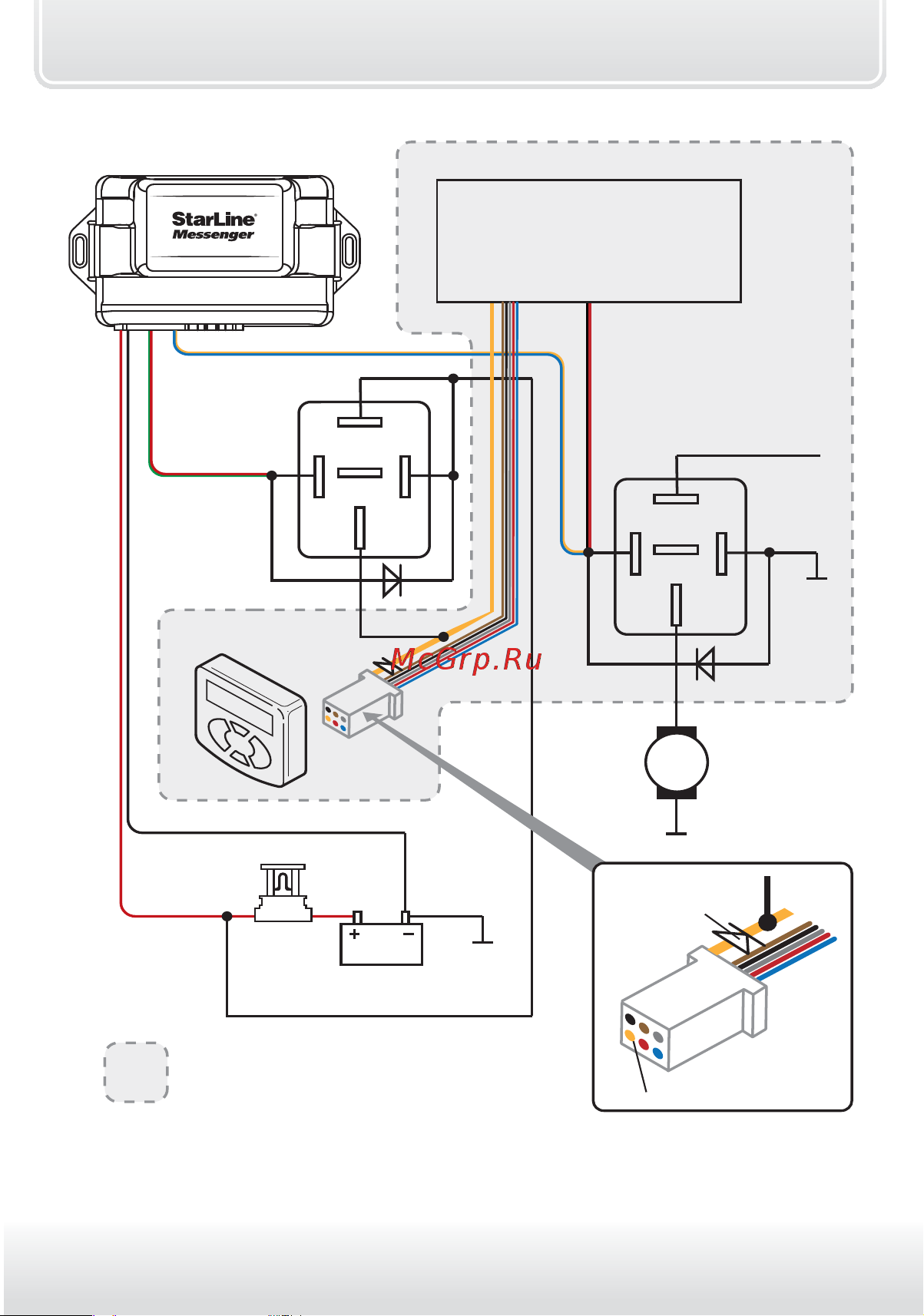

Схема подключения М30 к подогревателю Eberspacher Hydronic
Блок управления
автономным отопителем
Hydronic
Красный
Черный
Зелено-
красный
Таймер
Желто-
синий
Реле
Реле
1N4001
1N4001
Черно-красный
(управление
вентилятором
отопителя салона)
+ 12 В
— Оборудование Hydronic
Аккумулятор 12 В
5А
86
30
85
87
87а
86
30
85
87
87а
Вентилятор
отопителя
салона
автомобиля
Out (Желтый)
Доп. диод
(1N4001)
