![Starline M30 [46/56] Основной блок 2 приемник gps 3 микрофон 4 светодиодный индикатор 5 основной блок сигнализации starline b9](/img/pdf.png)
Starline M30 [46/56] Основной блок 2 приемник gps 3 микрофон 4 светодиодный индикатор 5 основной блок сигнализации starline b9
![Starline M30 [46/56] Основной блок 2 приемник gps 3 микрофон 4 светодиодный индикатор 5 основной блок сигнализации starline b9](/views2/1771415/page46/bg2e.png)
4UBS-JOF.FTTFOHFS.
1
2
SL-Data
Красный
Черный
Желтый
Черно-красный
Серый
Сине-красный
Сине-черный
Сине-желтый
Зелено-красный
Зелено-черный
Зелено-желтый
Аккумулятор 12/24В
5А
Замок зажигания
конт. 15
Выход тревоги 20 сек. (-) 300 мА/ Доп. канал 4 (-)
Вход управления режимом охраны (-)/Вход 4
Вход 3 (+)
Вход 2 (-)
Вход 1 (-)
Выход доп. канала 1 (-) 300 мА
Выход доп. канала 2 (-) 300 мА
Выход доп. канала 3 (-) 300 мА
34
5

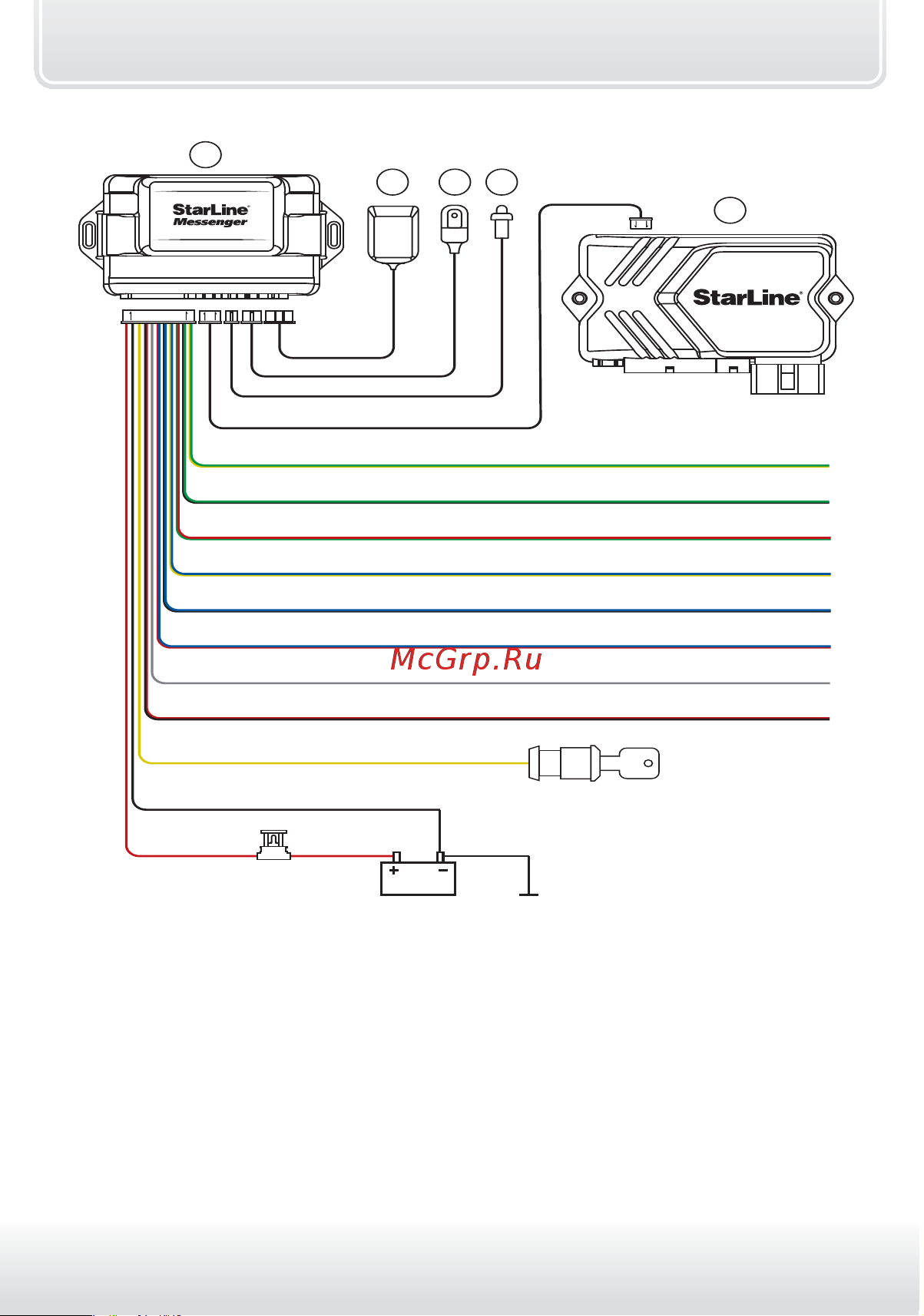

Общая схема подключения модуля М30
1 — Основной блок
2 — Приемник GPS
3 — Микрофон
4 — Светодиодный индикатор
5 — Основной блок сигнализации (StarLine B9)
